STEP 2
2. モーターボックスを組み立てよう

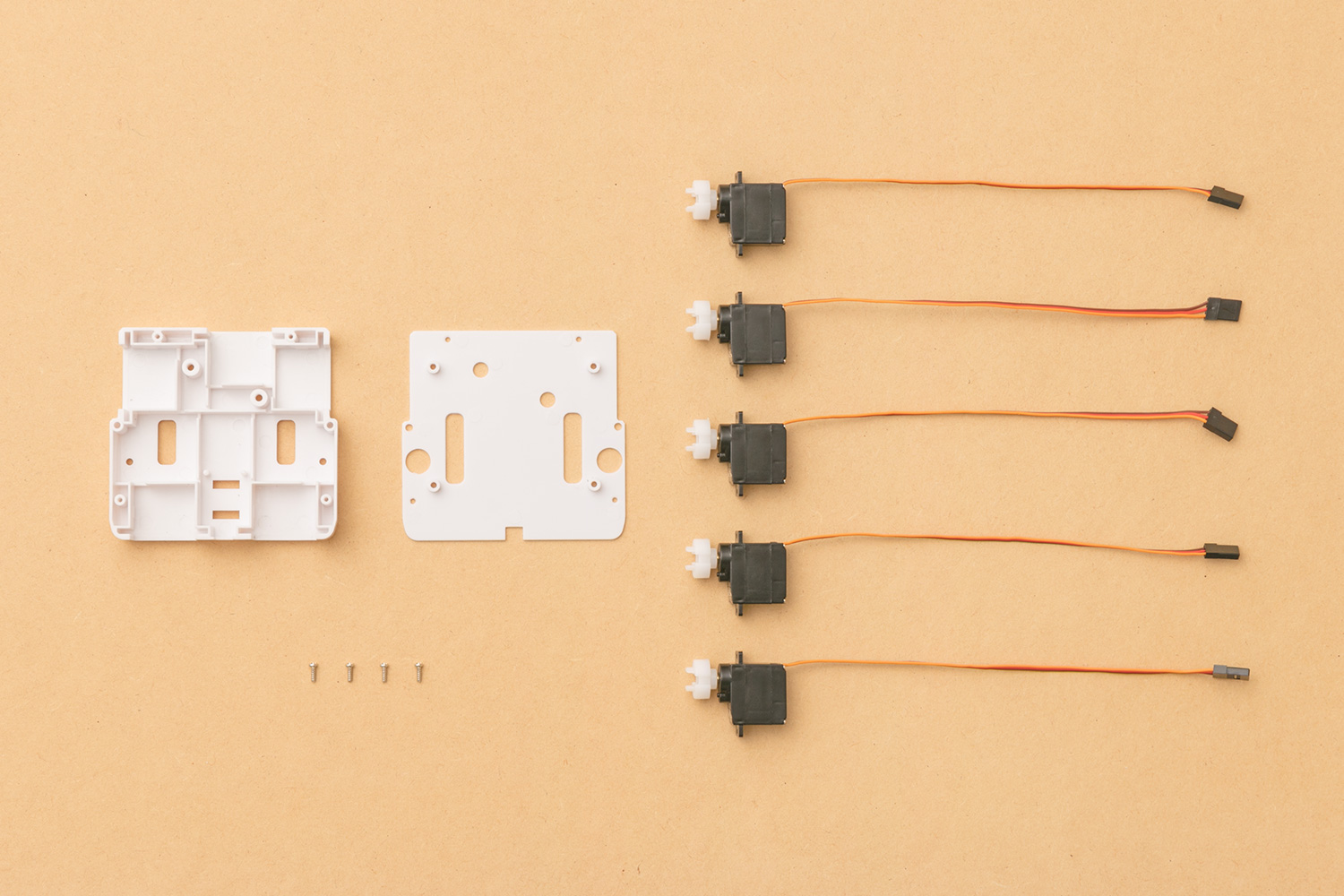

よういするもの
- モーターボックス
- モーターボックスのフタ
- モーター5個
- 番号シール
- モーターボックスのフタのネジ 2.0mm×6mm 4本
- ドライバー
- ものさし
- 1

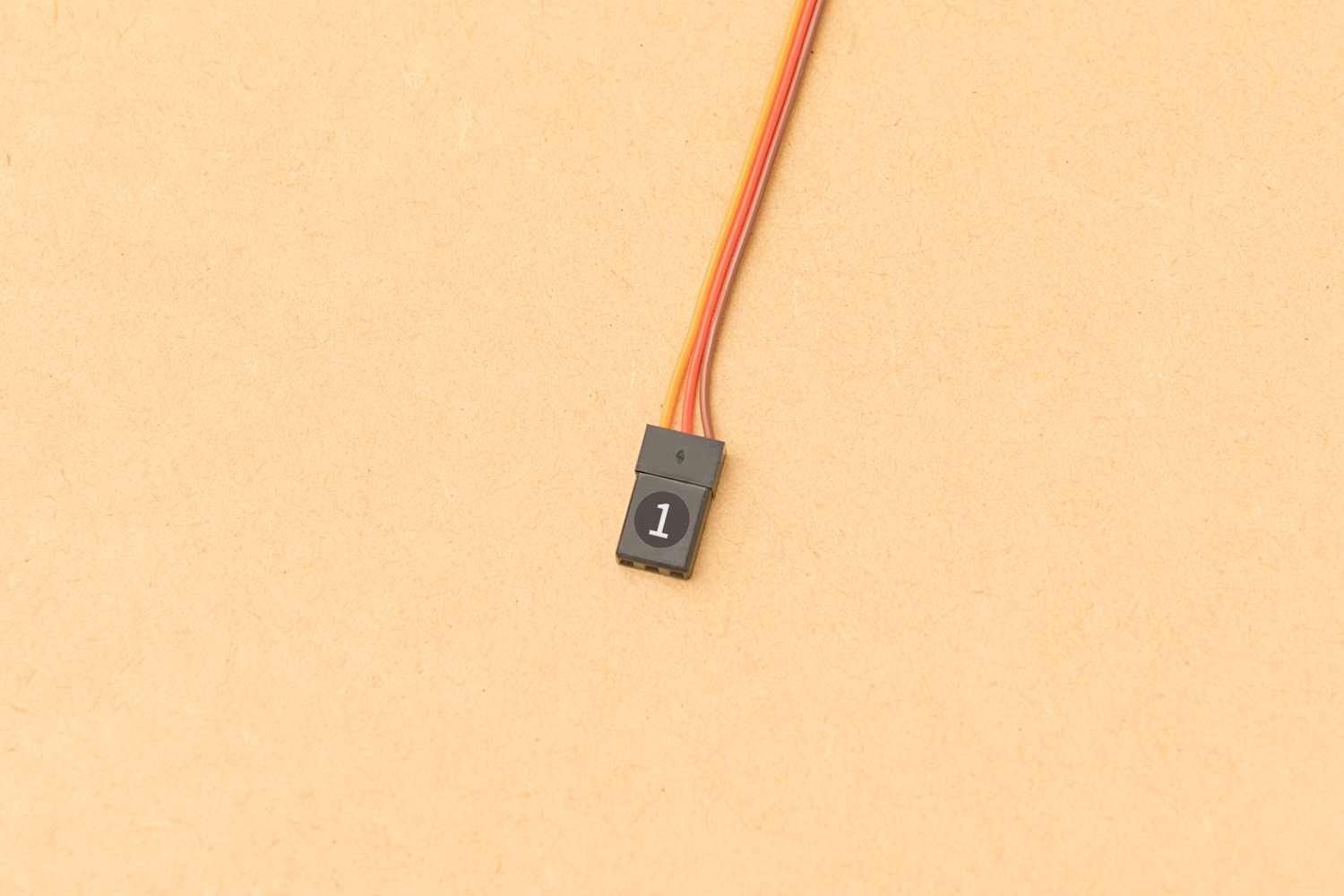

モーターのコネクターに番号シール①・②・④・⑥・⑦を貼ります。番号に注意しましょう。
- 2

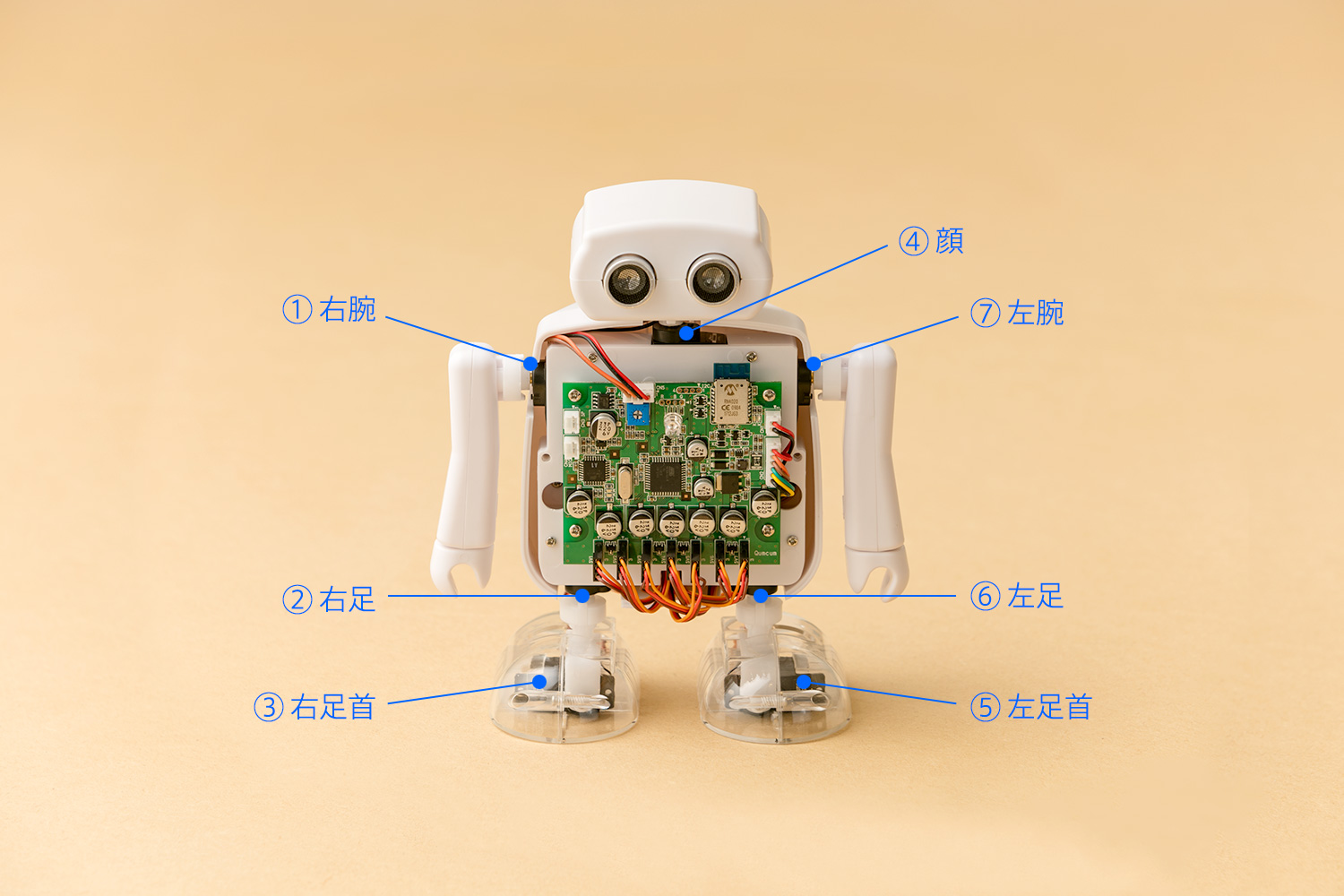

シールの番号は写真の各パーツを動かす番号です。
- 3

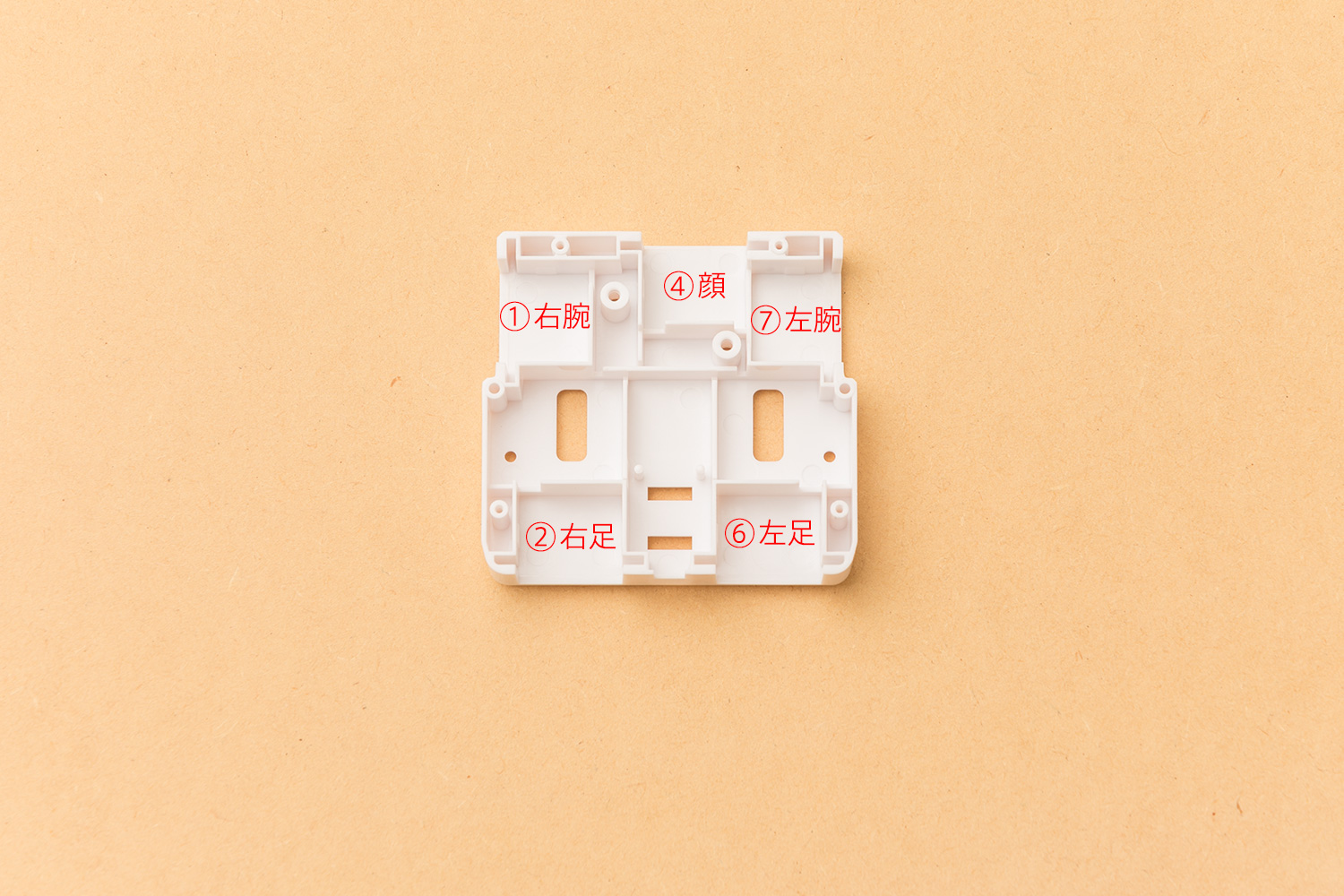

モーターボックスを写真のように置きます。
- 4

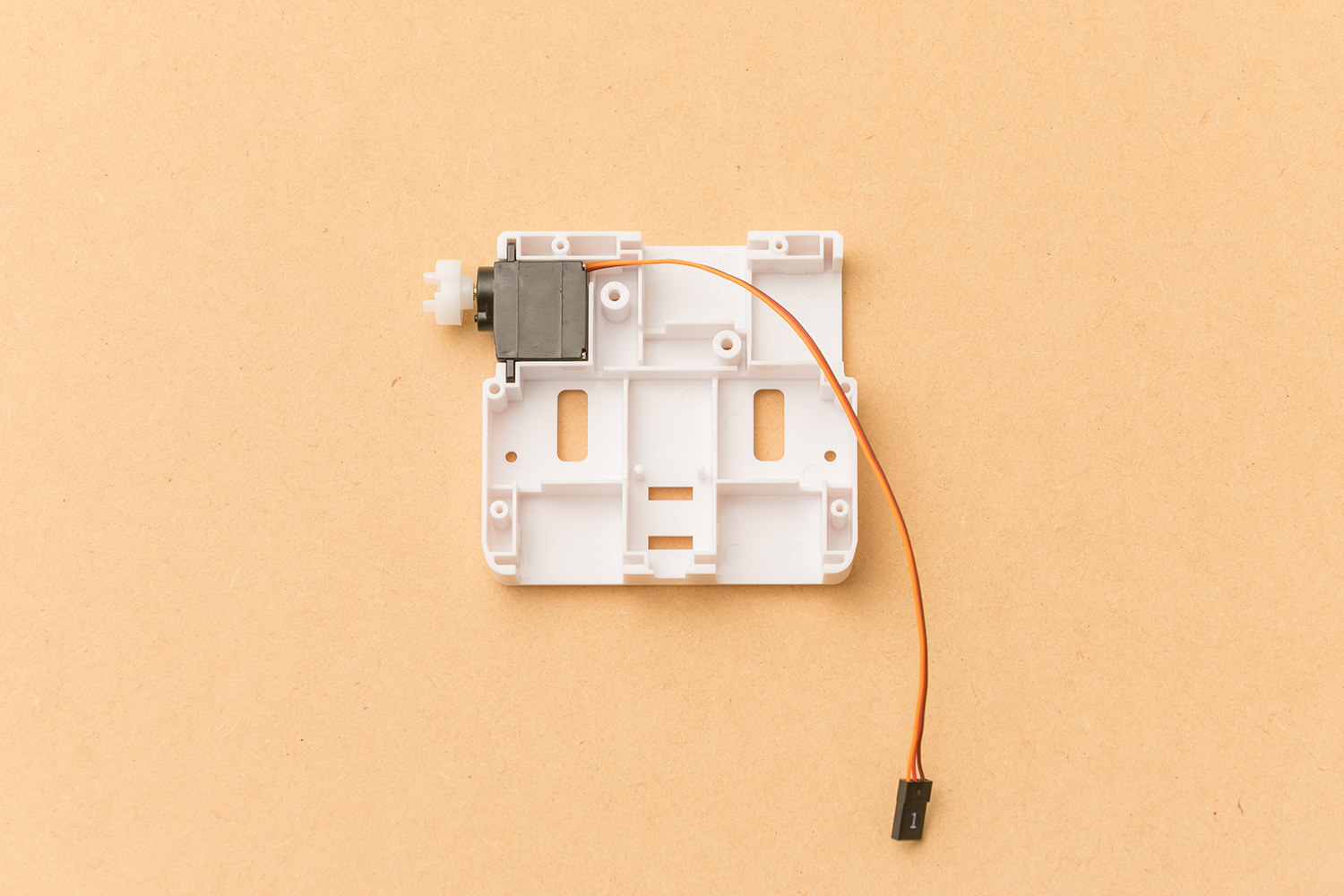

①のシールを貼った右腕のモーターを取りつけます。
- 5

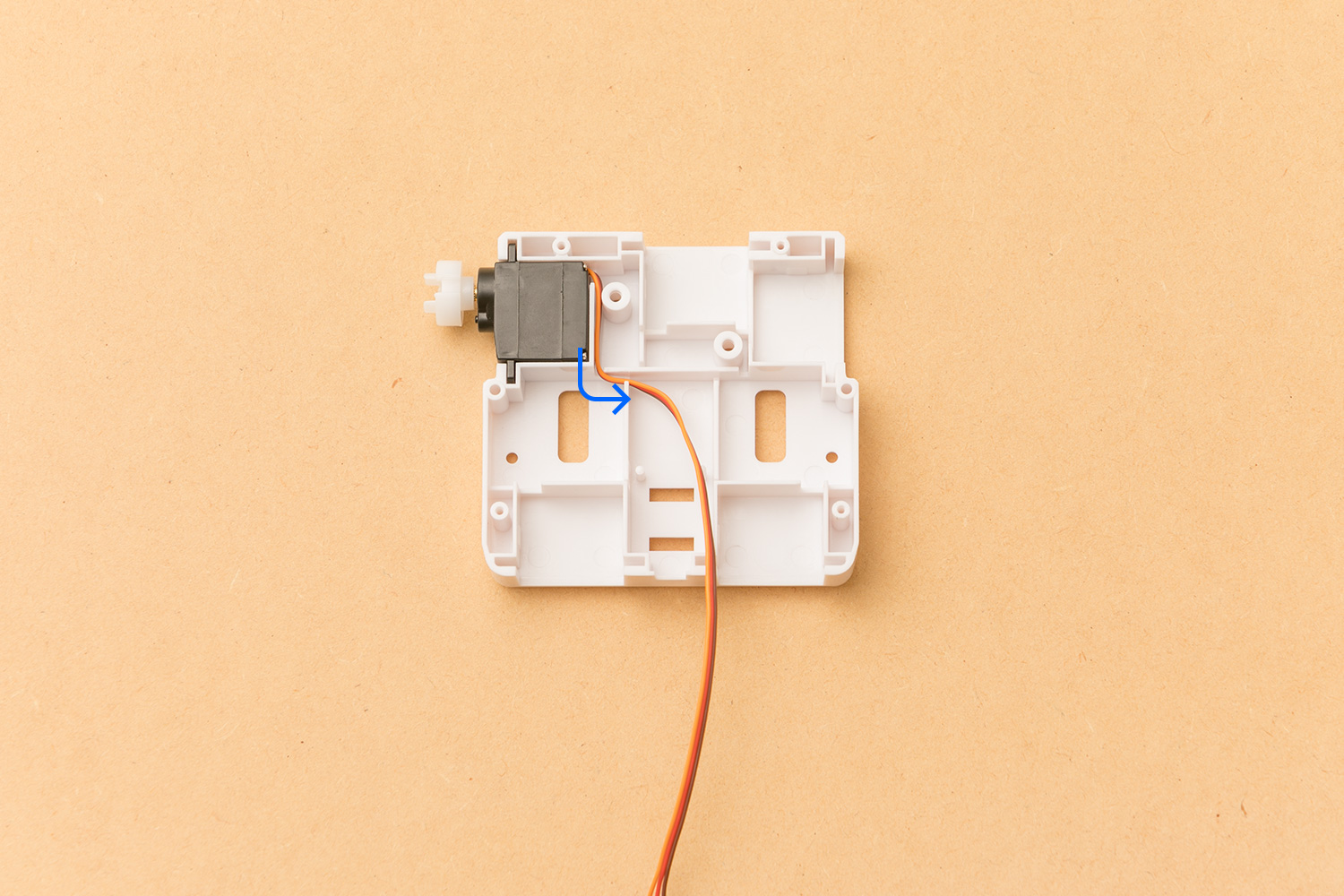

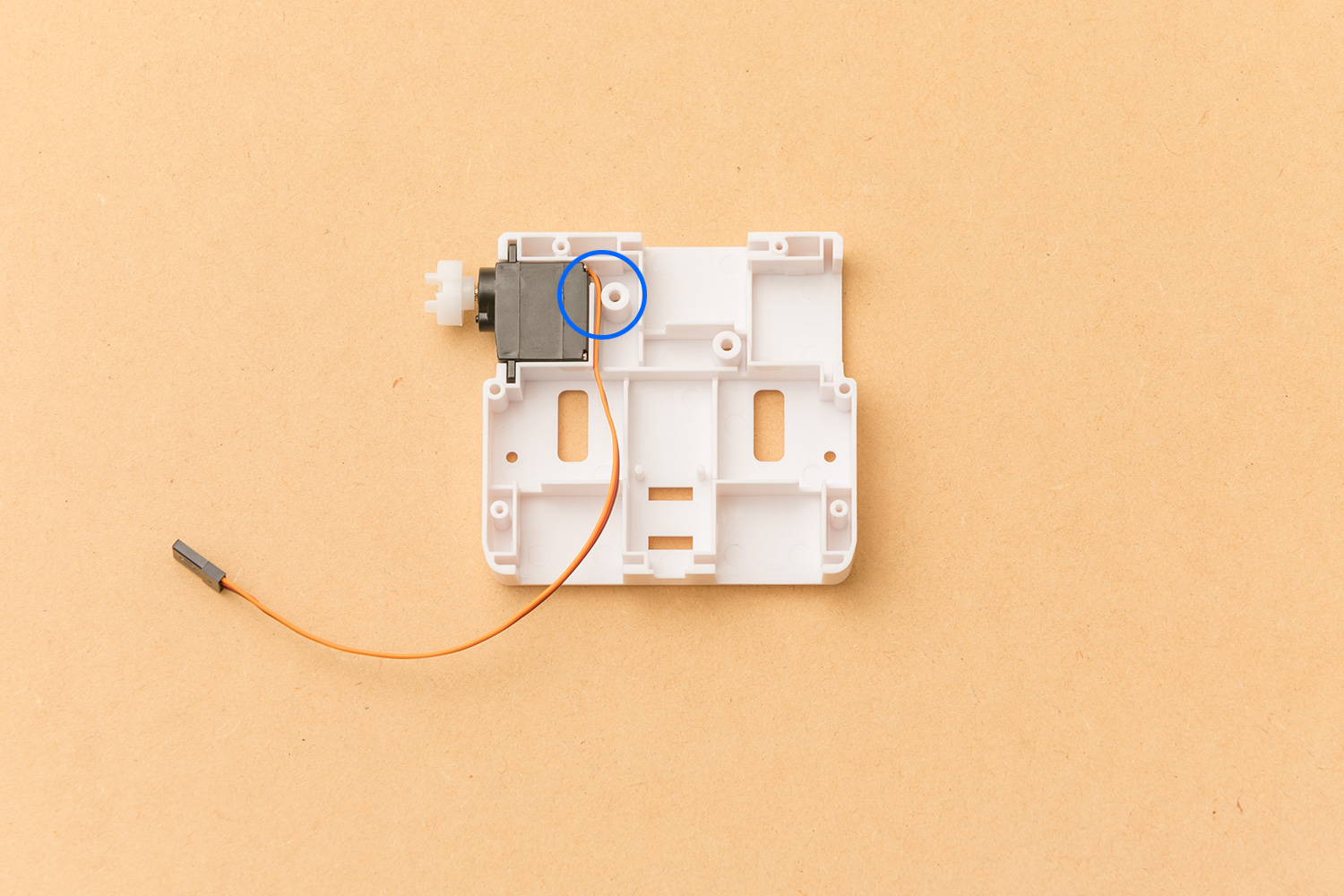

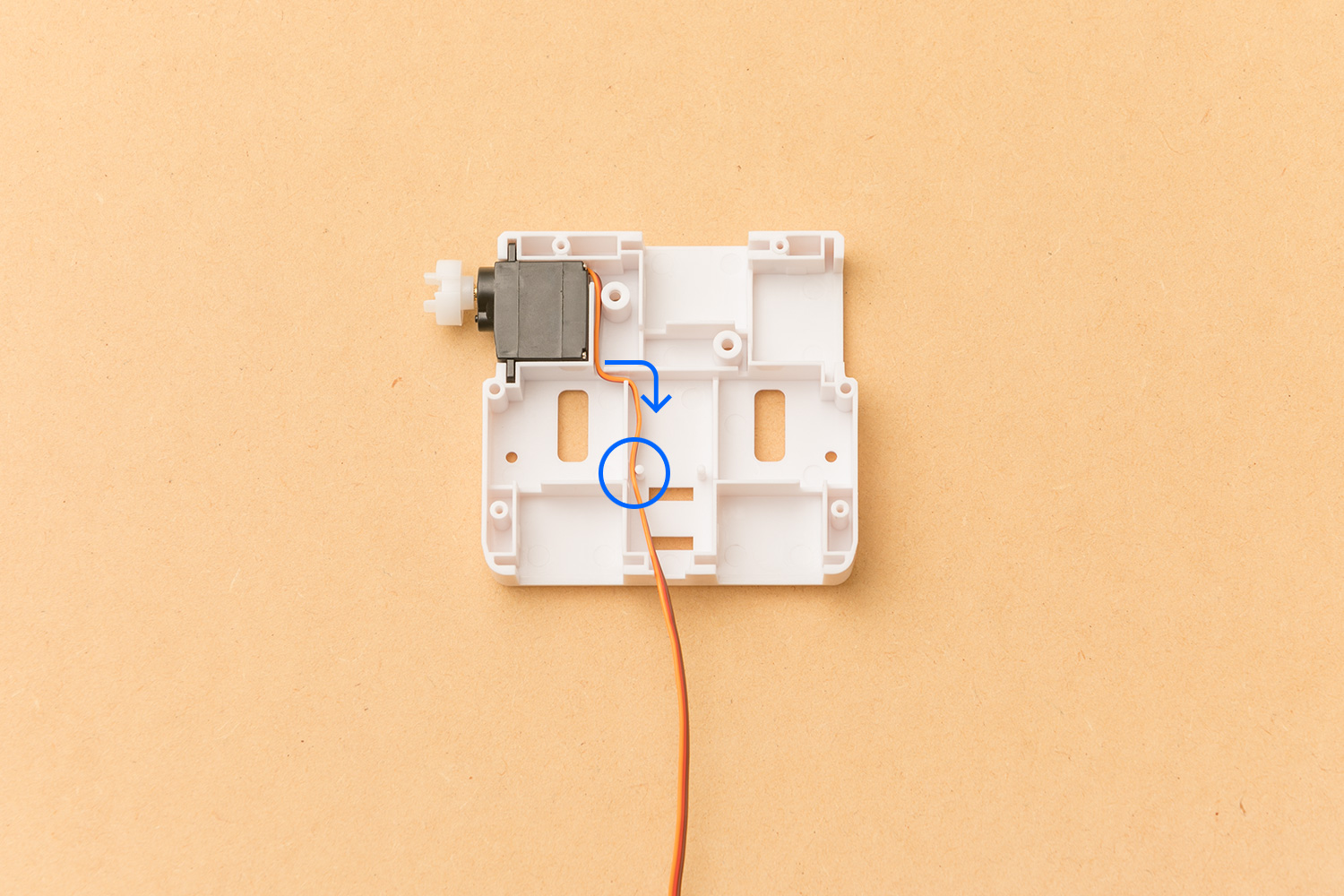

ケーブルの引き回し方に注意しましょう。
- 6

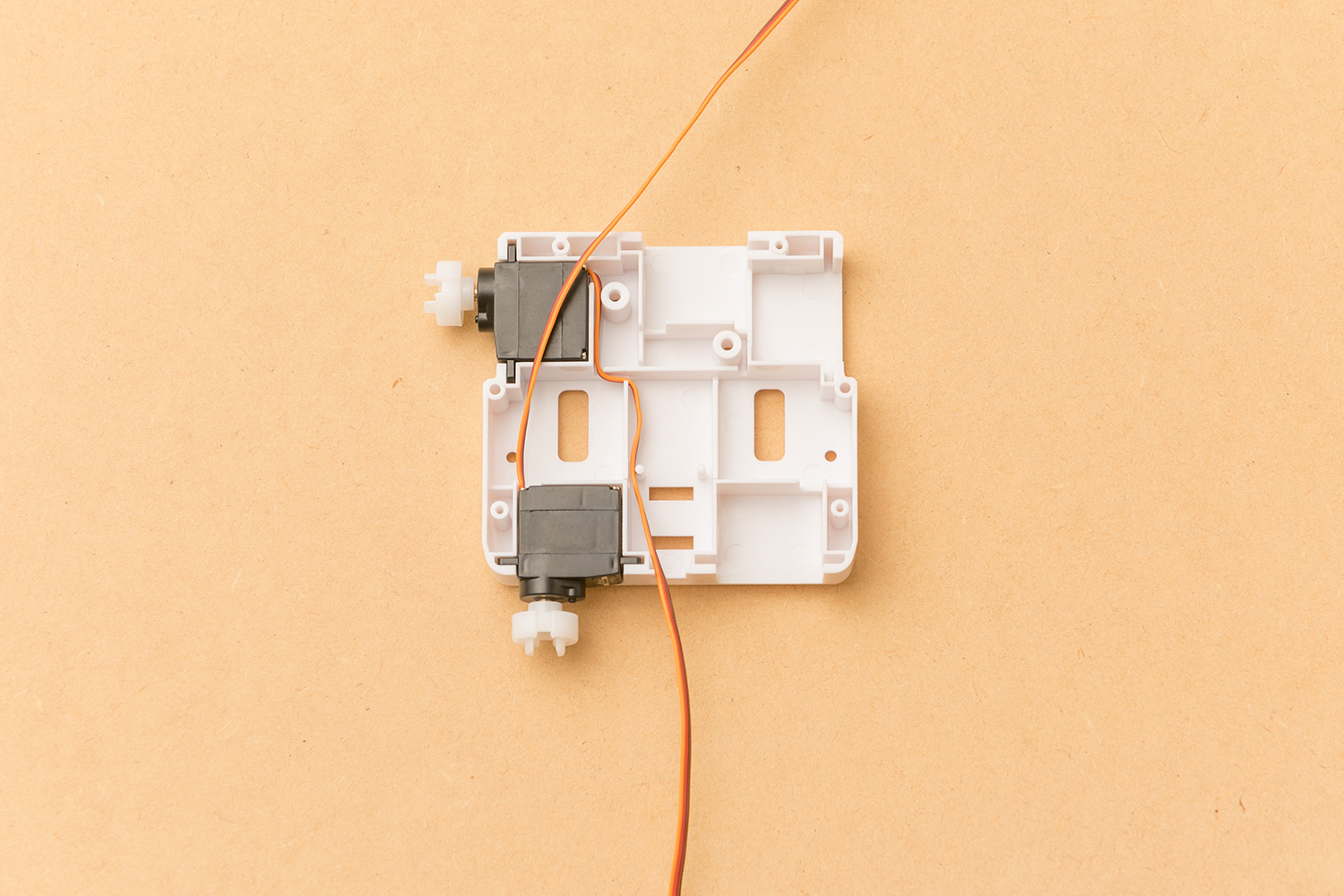

②のシールを貼った右足のモーターを取りつけます。
- 7

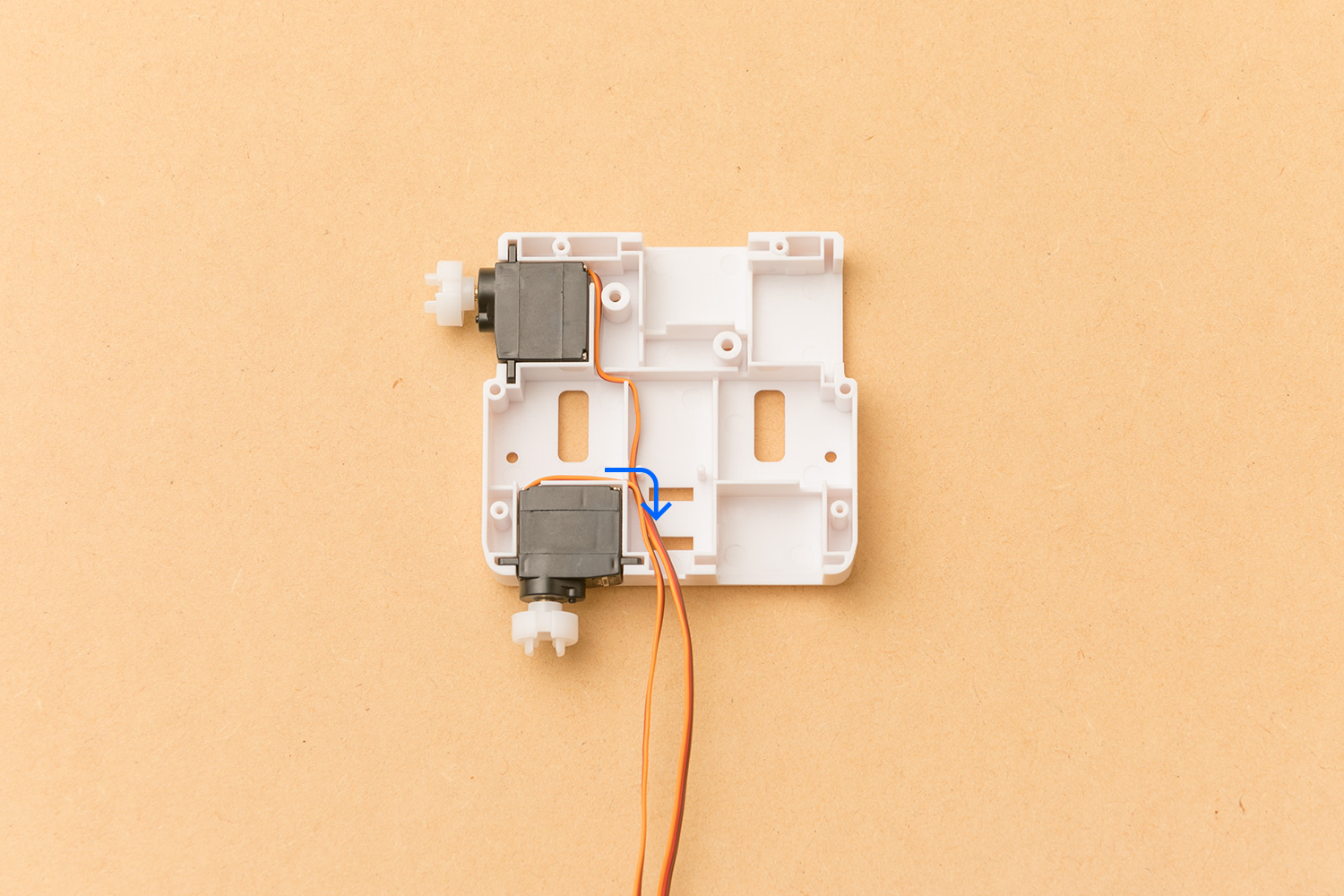

ケーブルの引き回し方に注意しましょう。
- 8

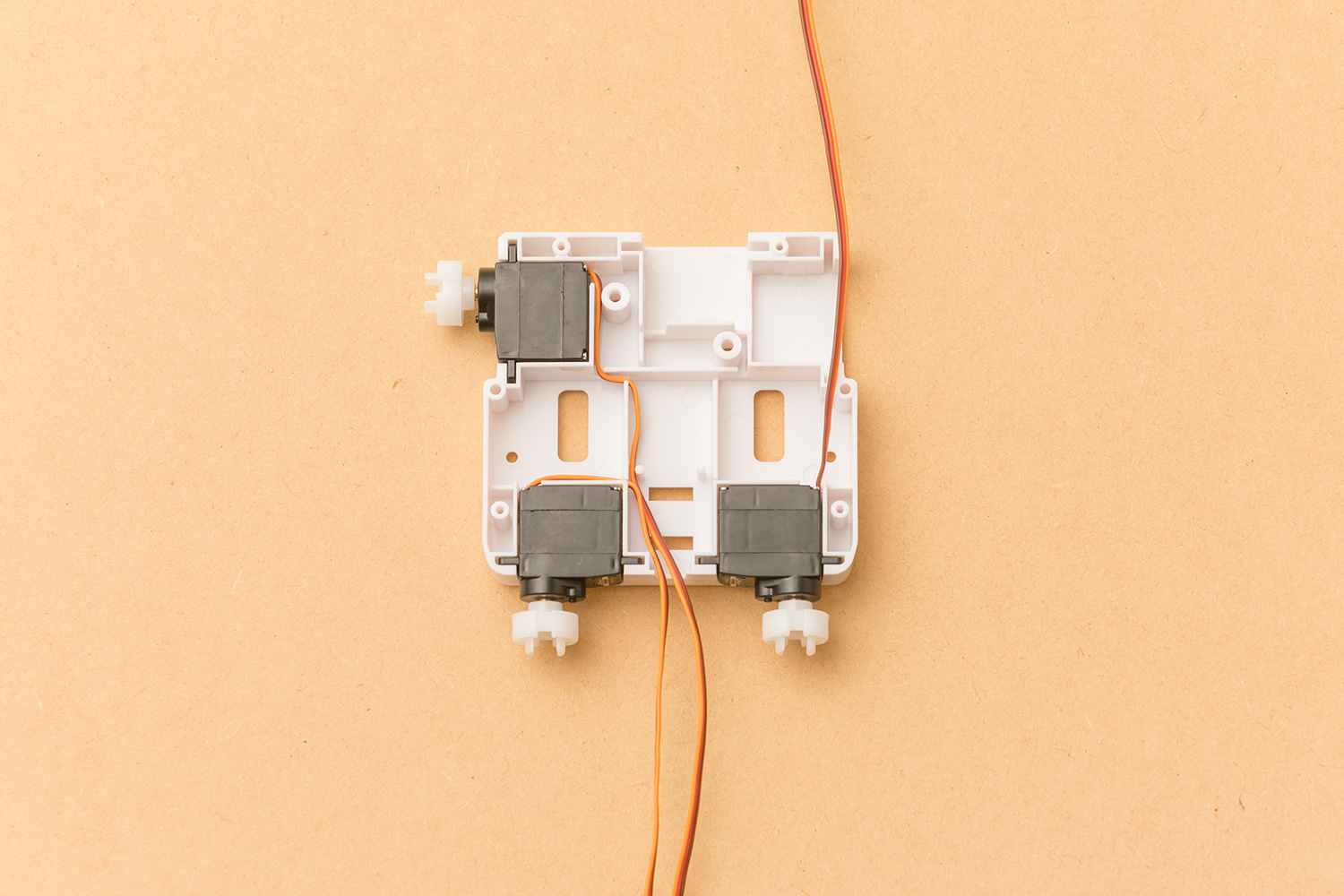

⑥のシールを貼った左足のモーターを取りつけます。
- 9

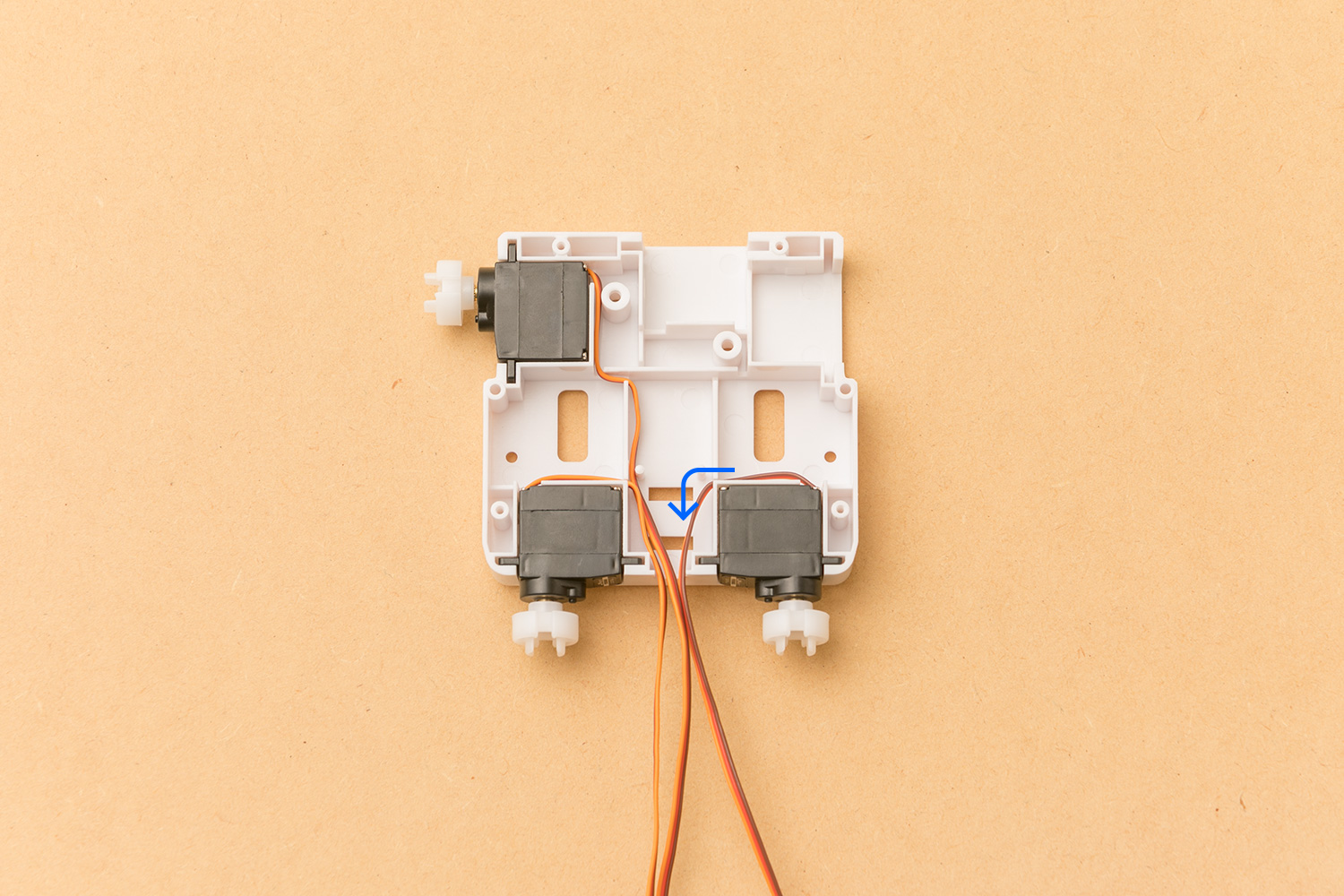

ケーブルの引き回し方に注意しましょう。
- 10

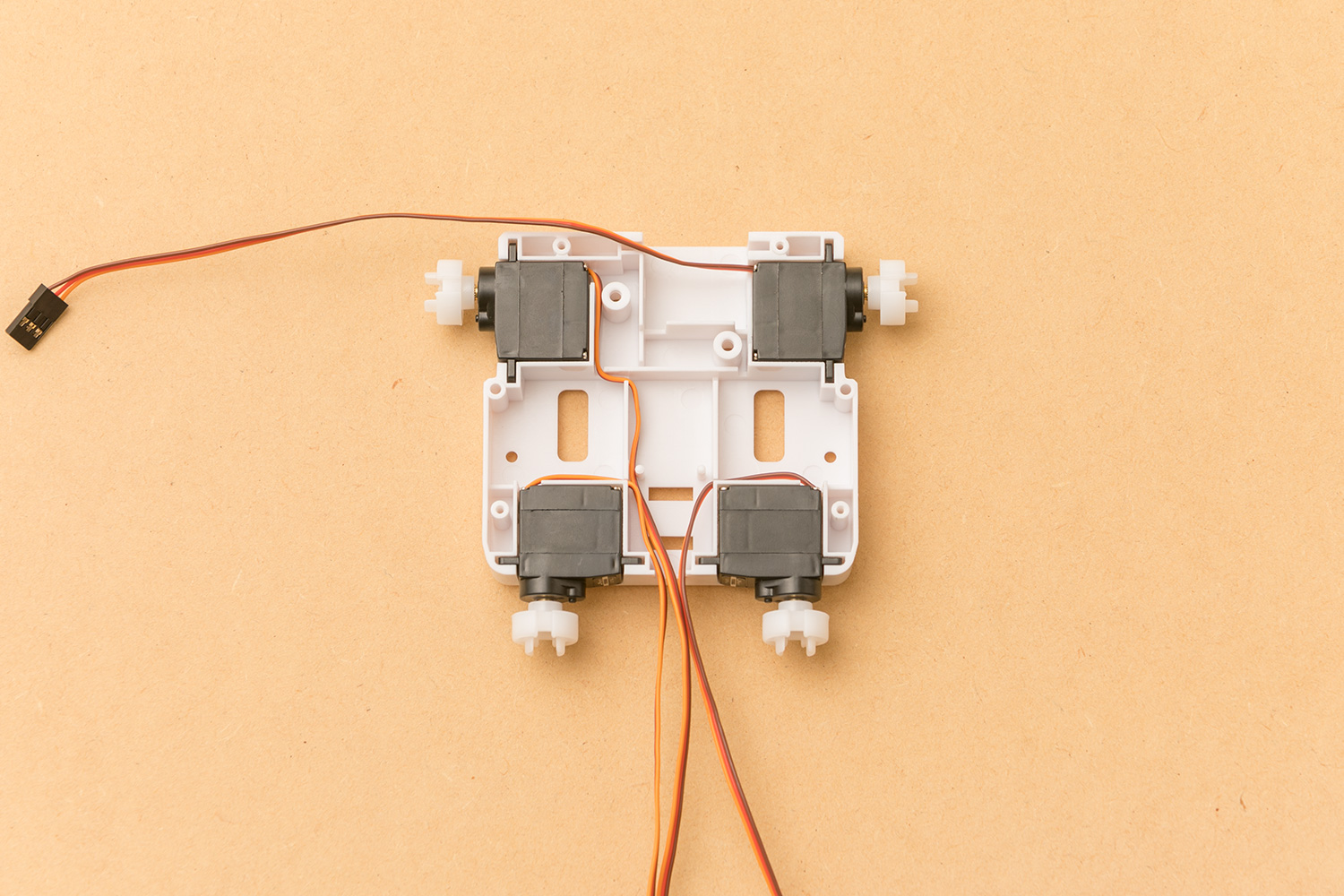

⑦のシールを貼った左腕のモーターを取りつけます。
- 11

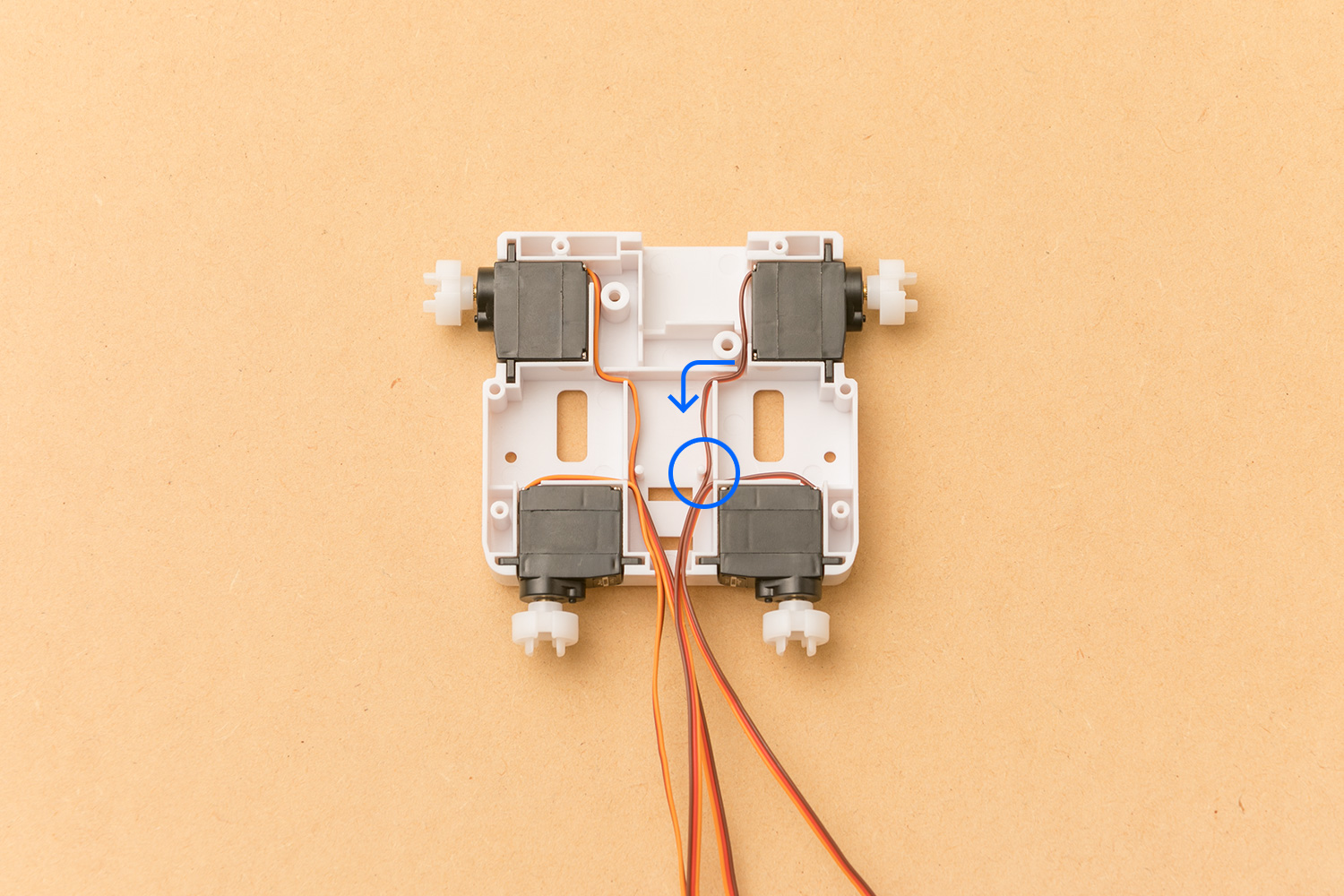

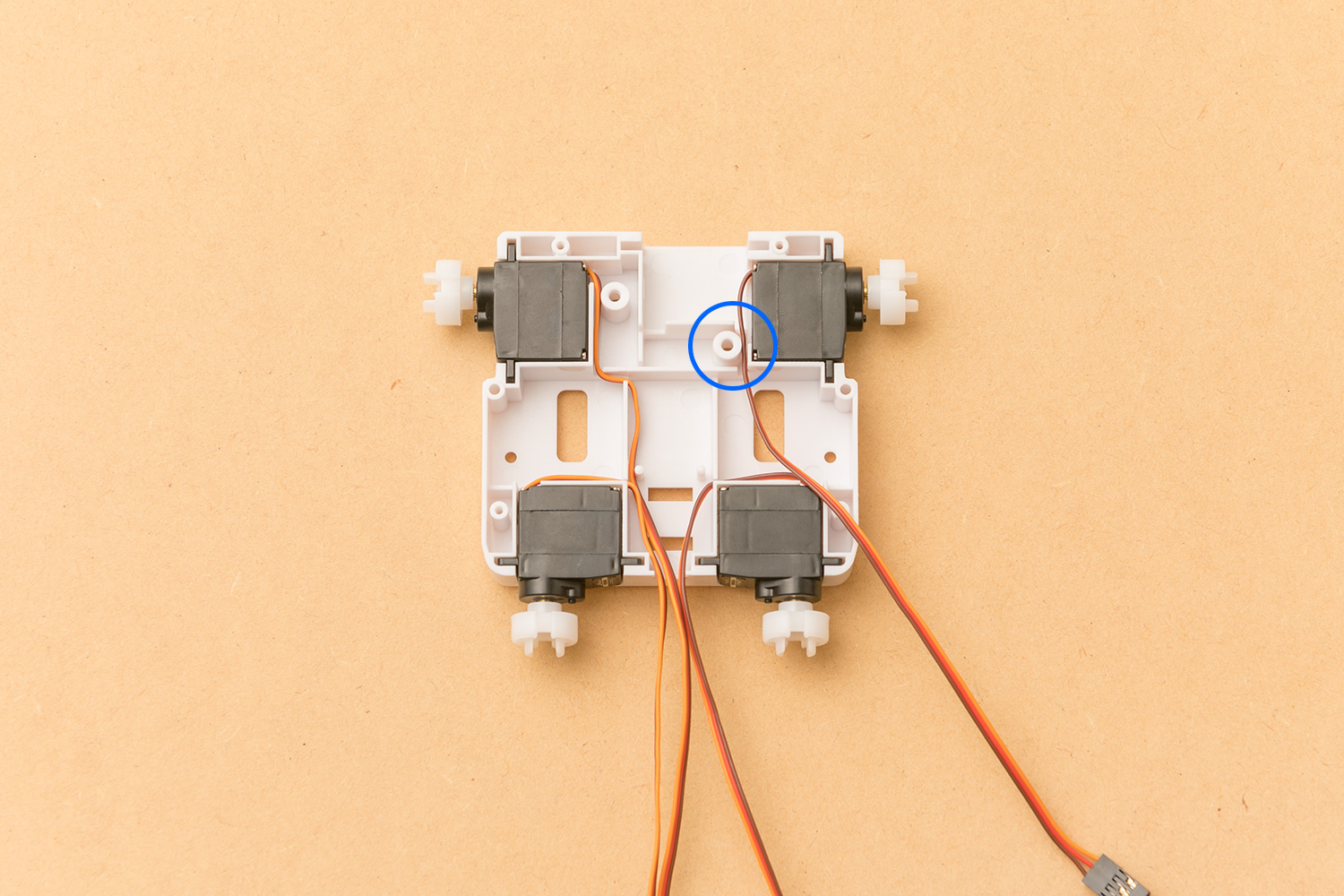

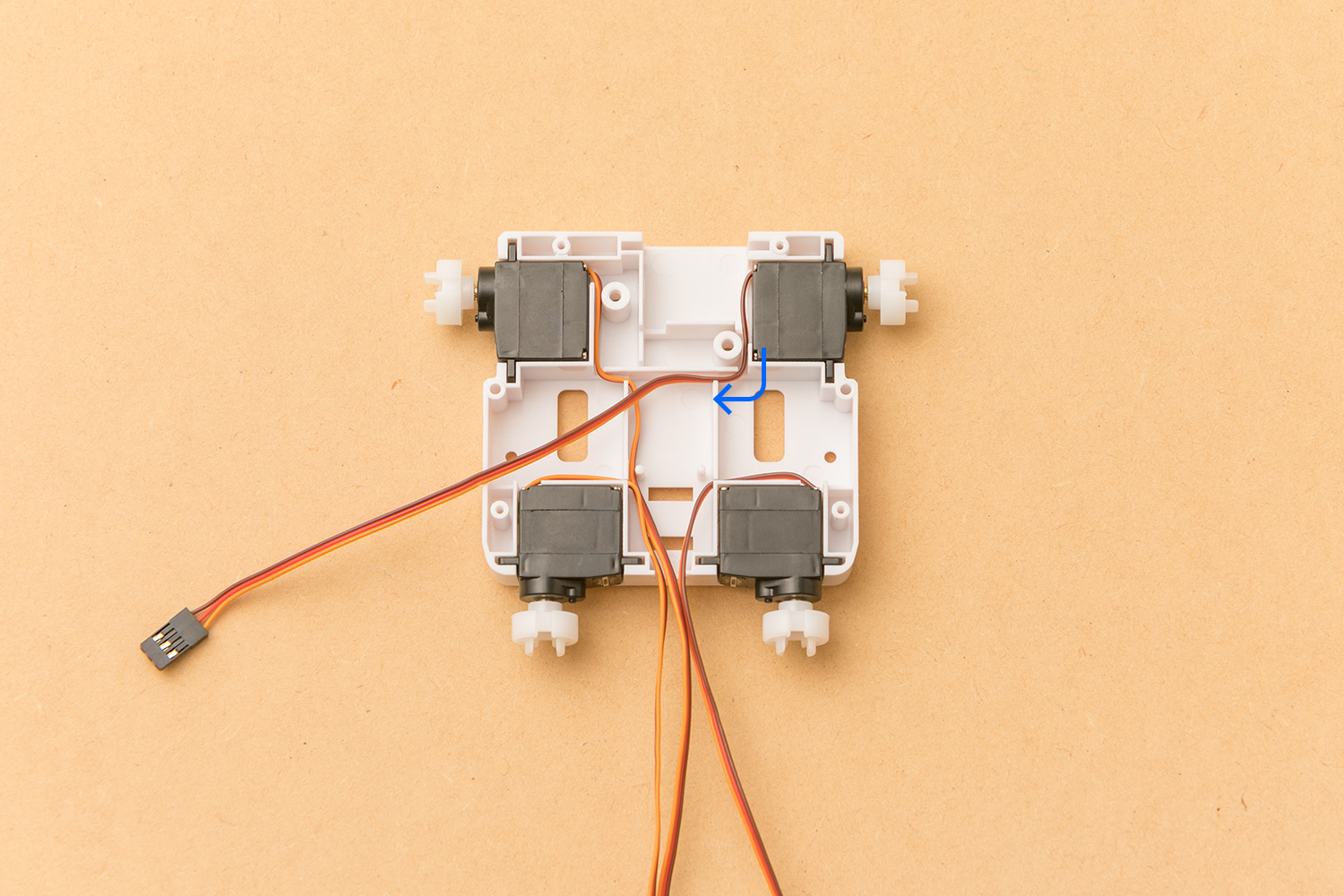

ケーブルの引き回し方に注意しましょう。
- 12

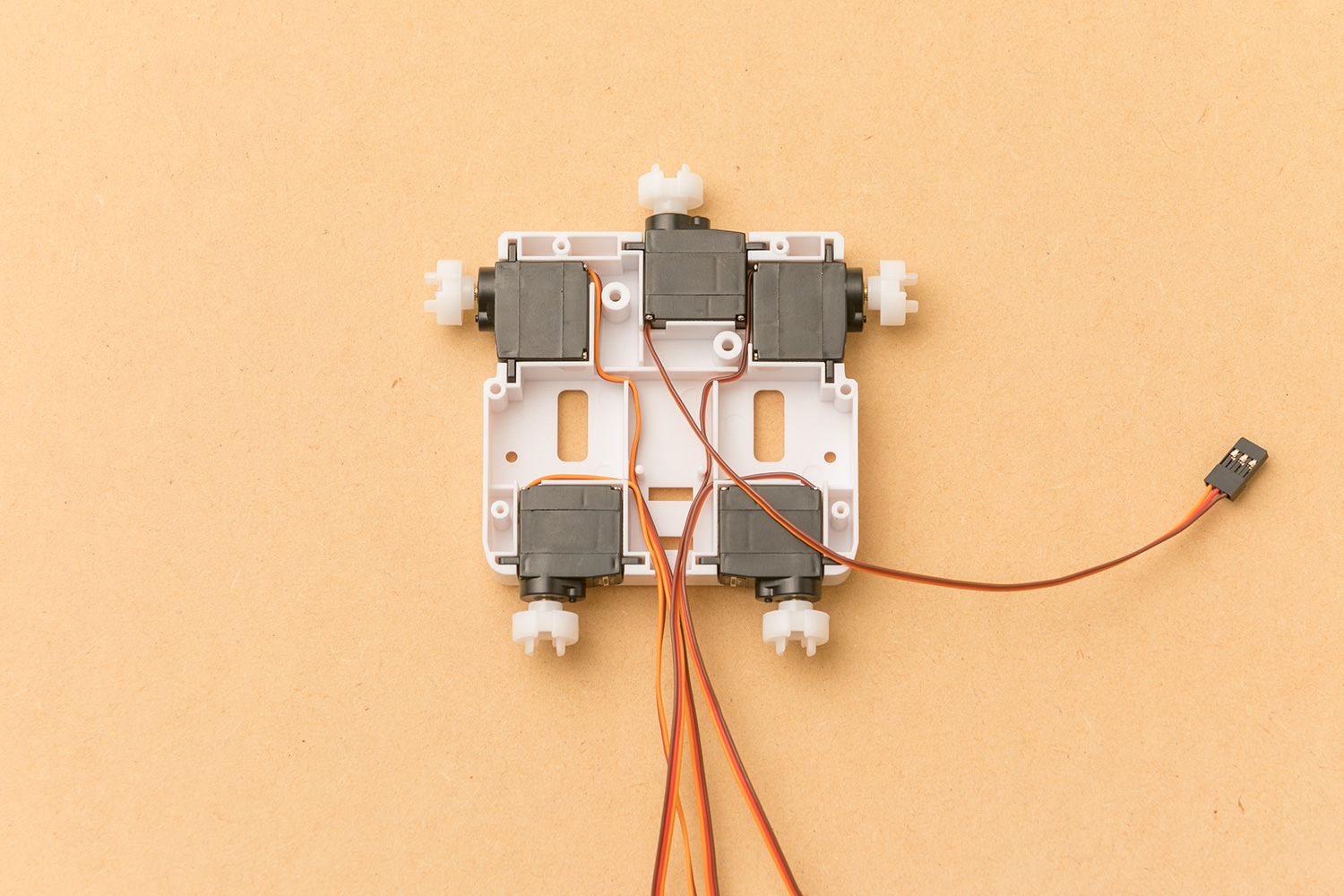

④のシールを貼った顔のモーターを取りつけます。
- 13

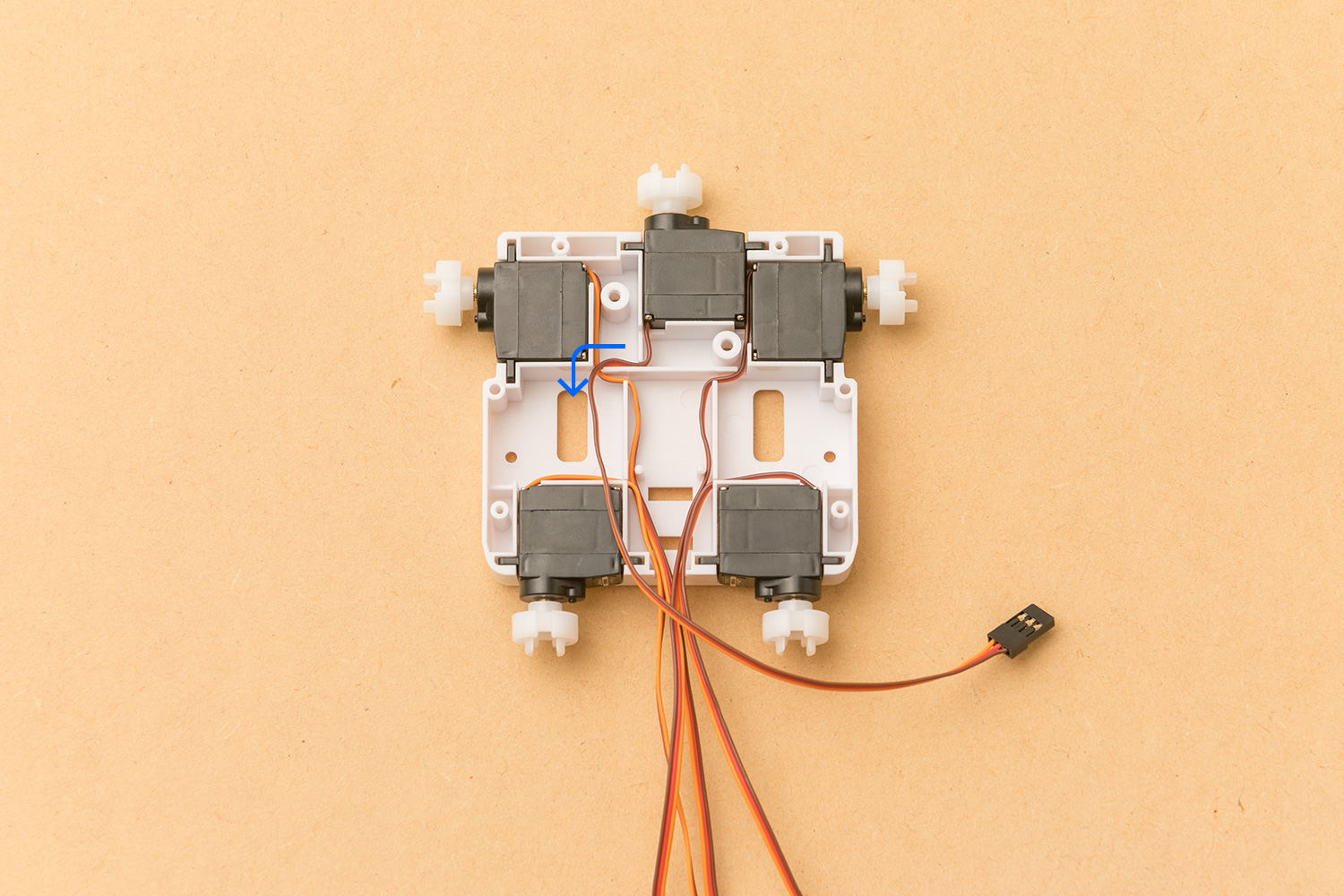

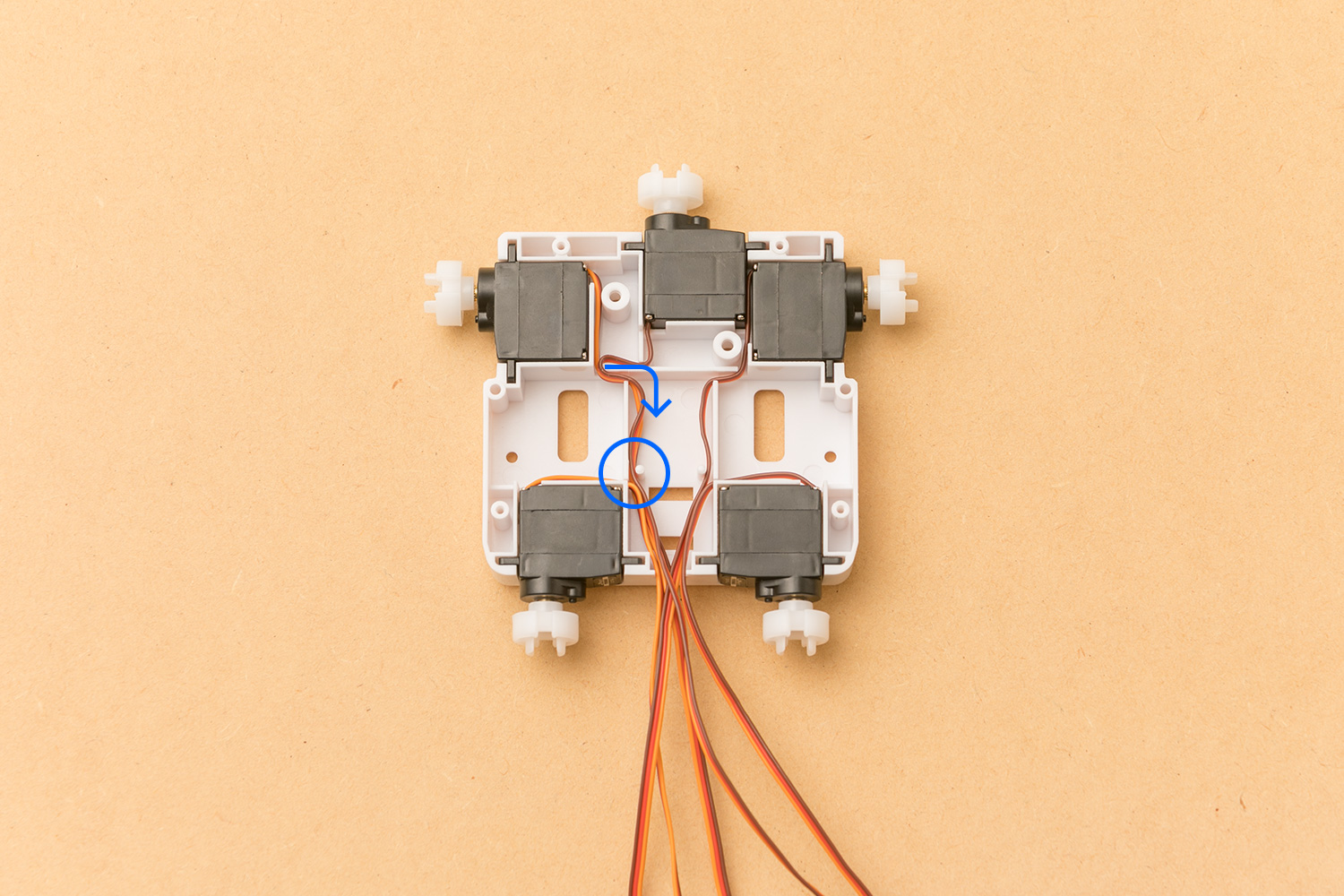

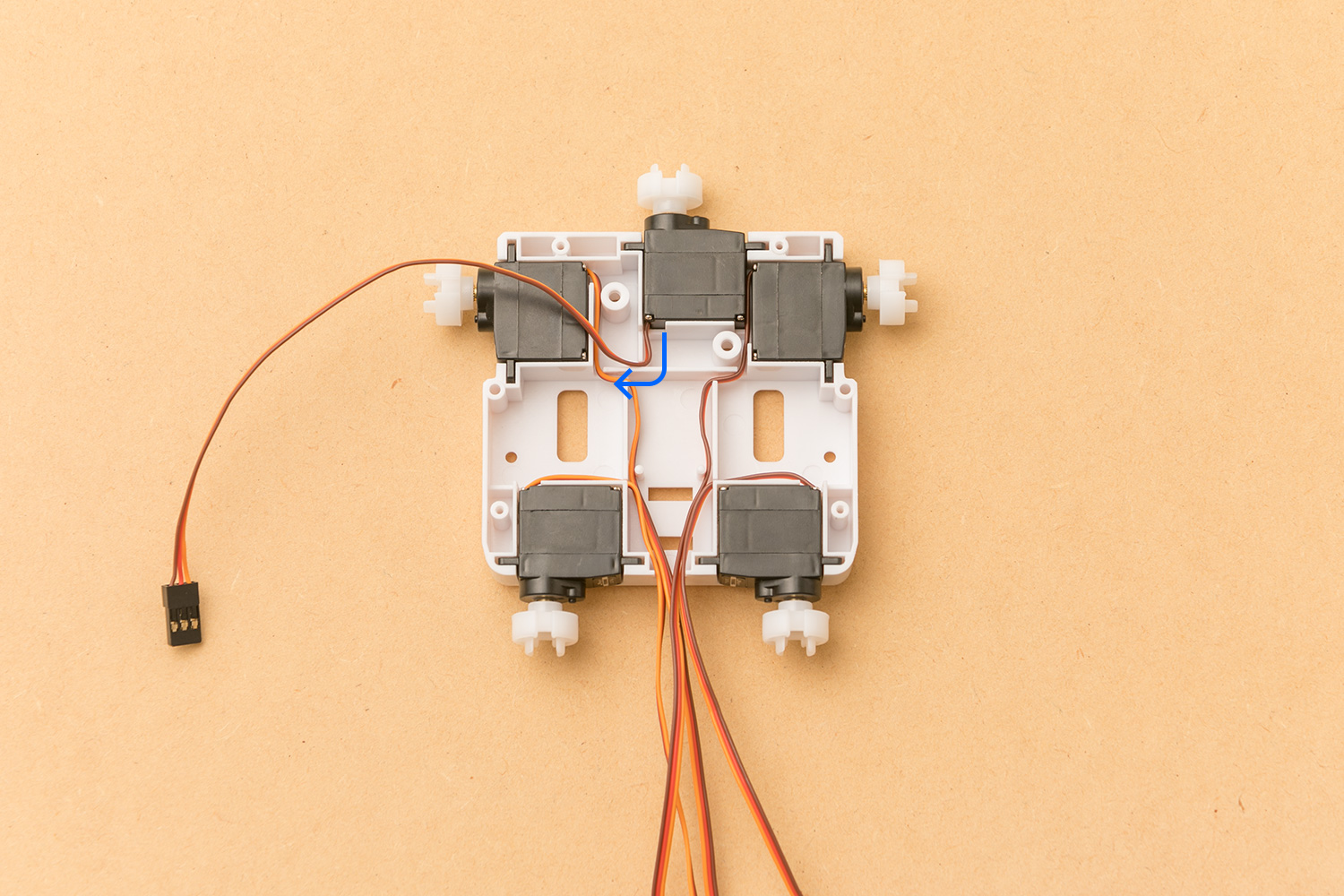

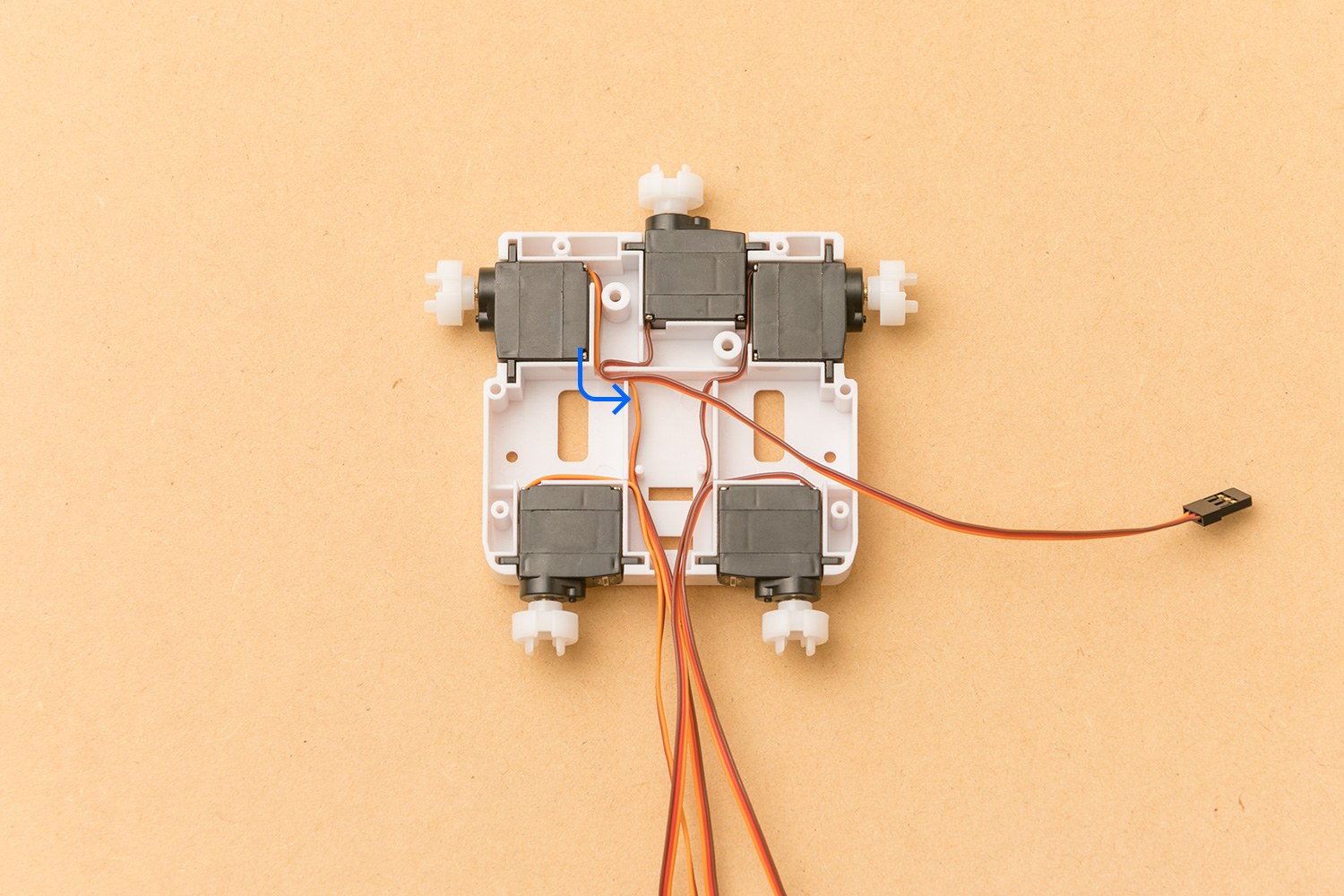

ケーブルの引き回し方に注意しましょう。
- 14

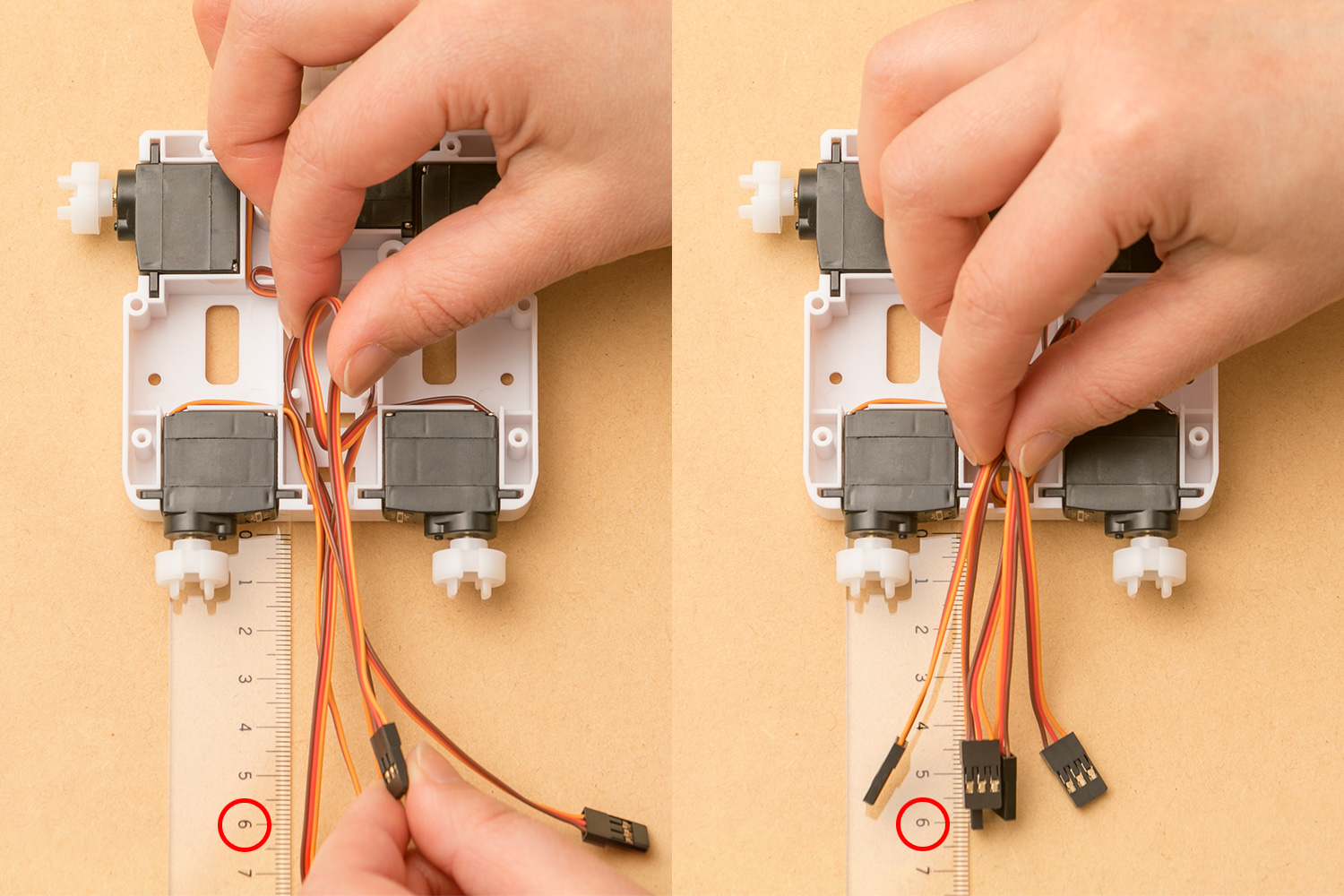

ケーブルが6cmほど出るように折りたたんで入れます。
- 15

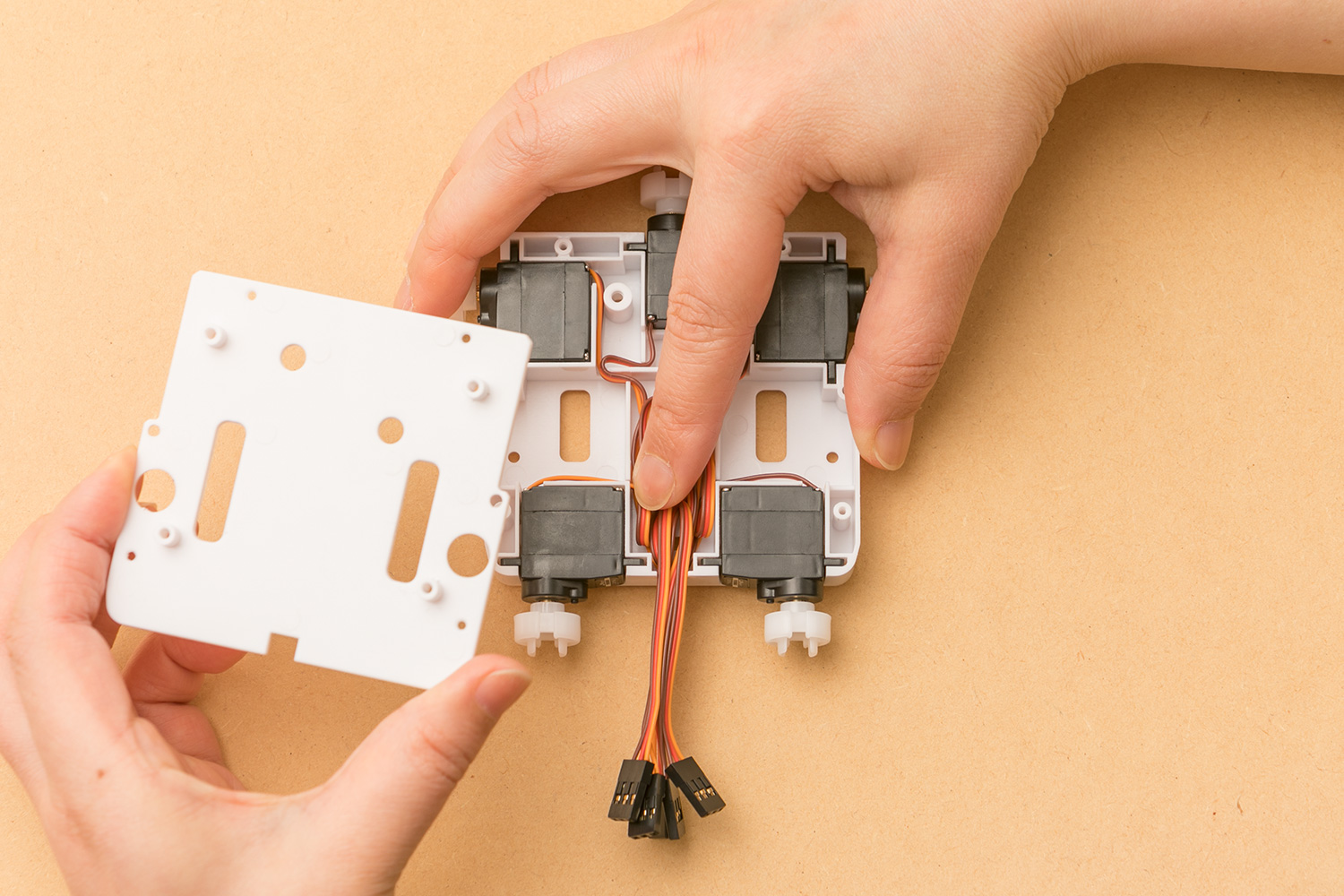

モーターボックスのフタをします。フタの表裏に注意しましょう。
- 16

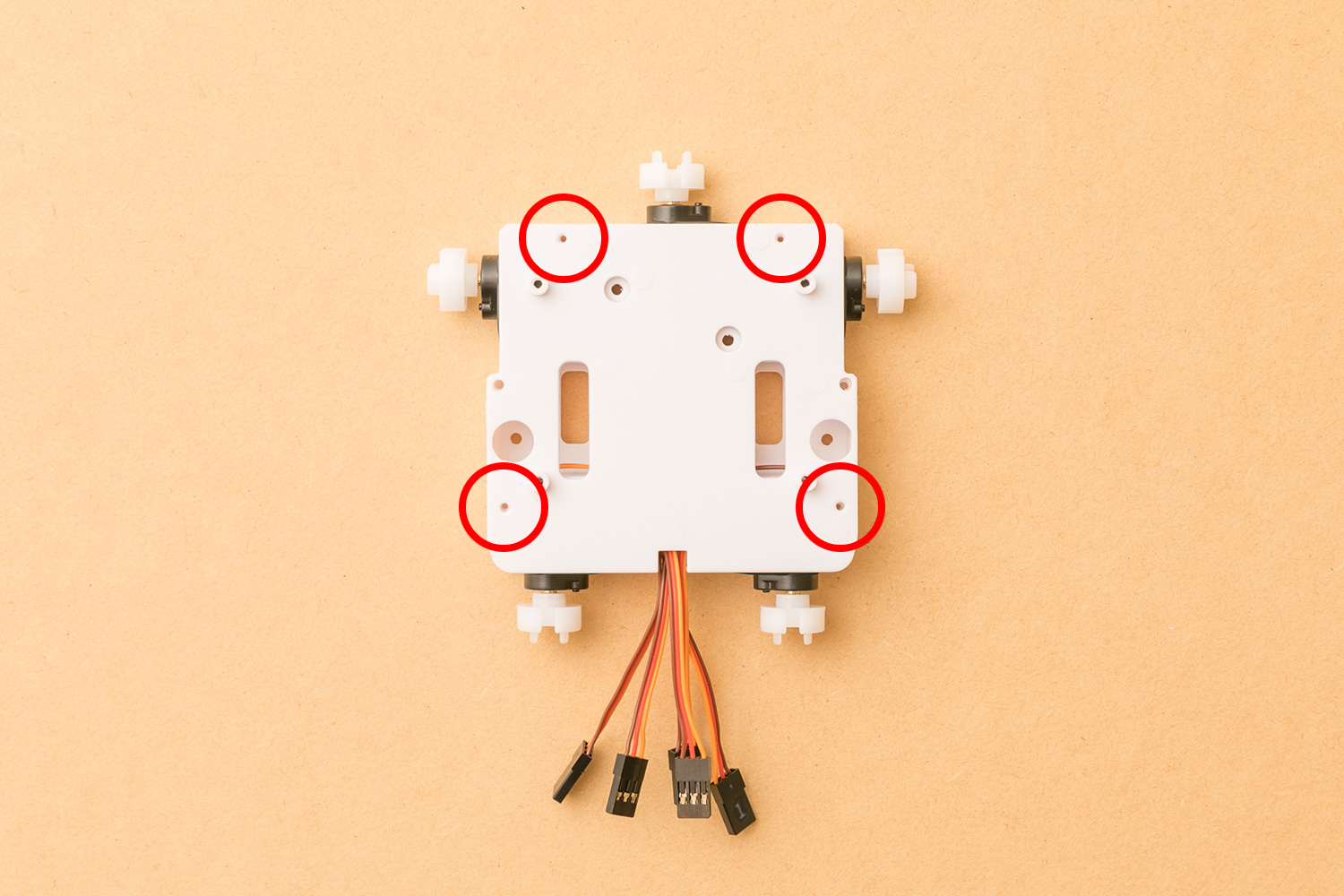

ネジの穴は4か所です。
- 17

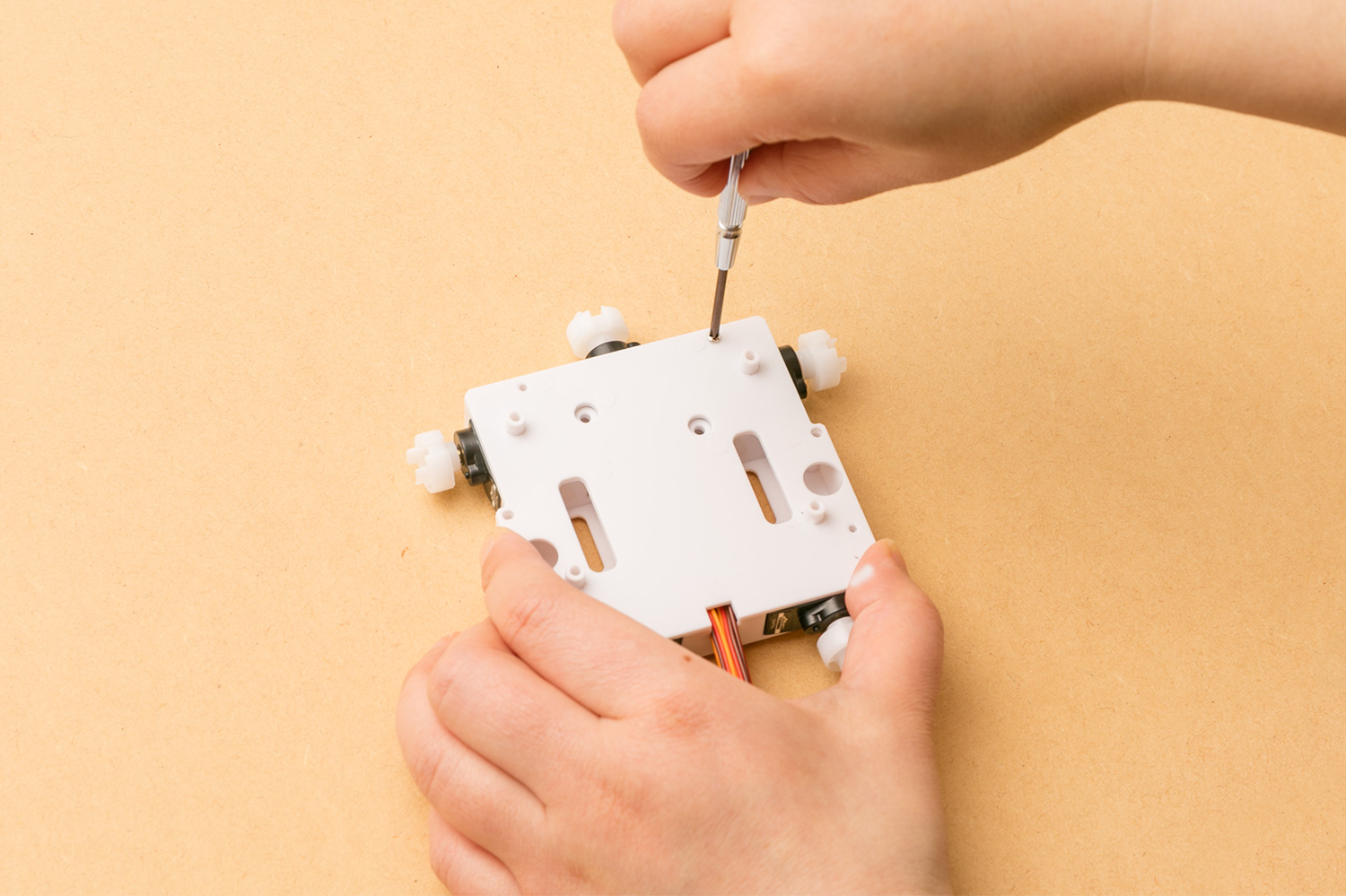

4か所をネジで止めます。モーターボックスのフタのネジを使います。
ネジは少し固めですが最後まで締め付けてください。強く締めてもネジの溝をなめてしまうことはありません。

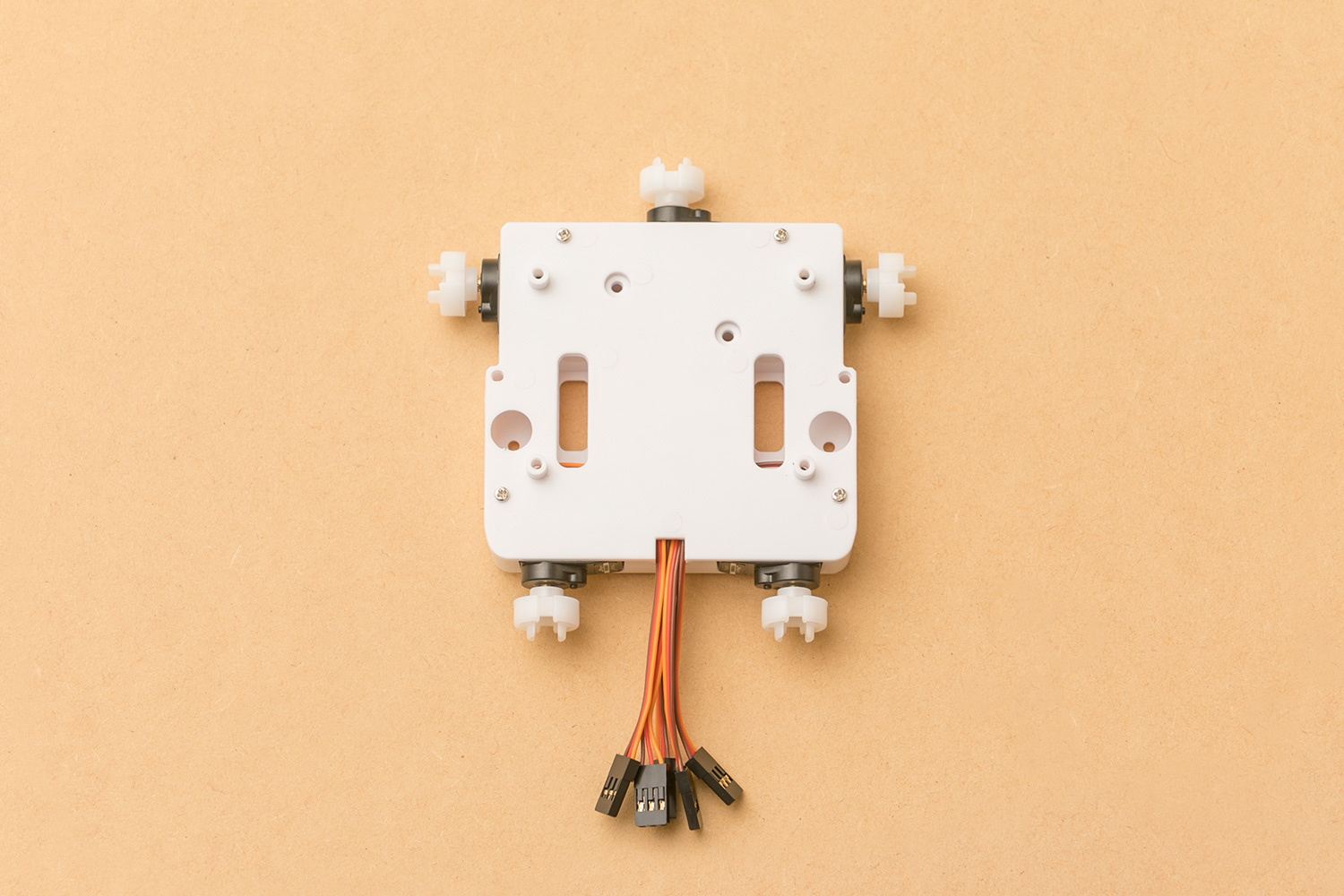

できあがり！
モーターボックスができました。
