STEP 4

4. メイン基板を取り付けよう

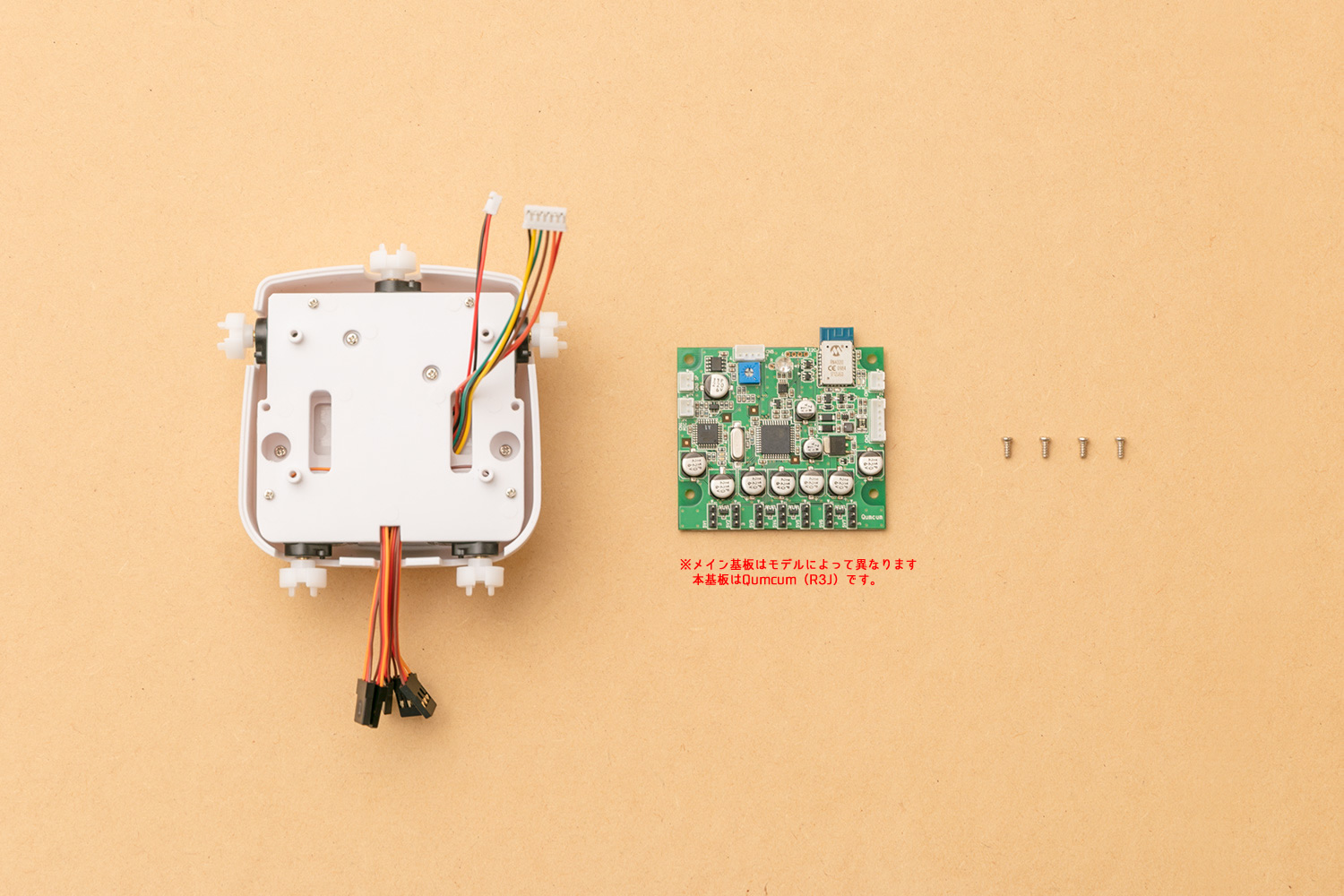

よういするもの

  • メイン基板
  • 3で組み立てた背中パーツ
  • メイン基板のネジ 2.6mm×6mm 4本
  • ドライバー
よういするもの:メイン基板、3で組み立てた背中パーツ、メイン基板のネジ 2.6mm×6mm 4本、ドライバー
  1. 1

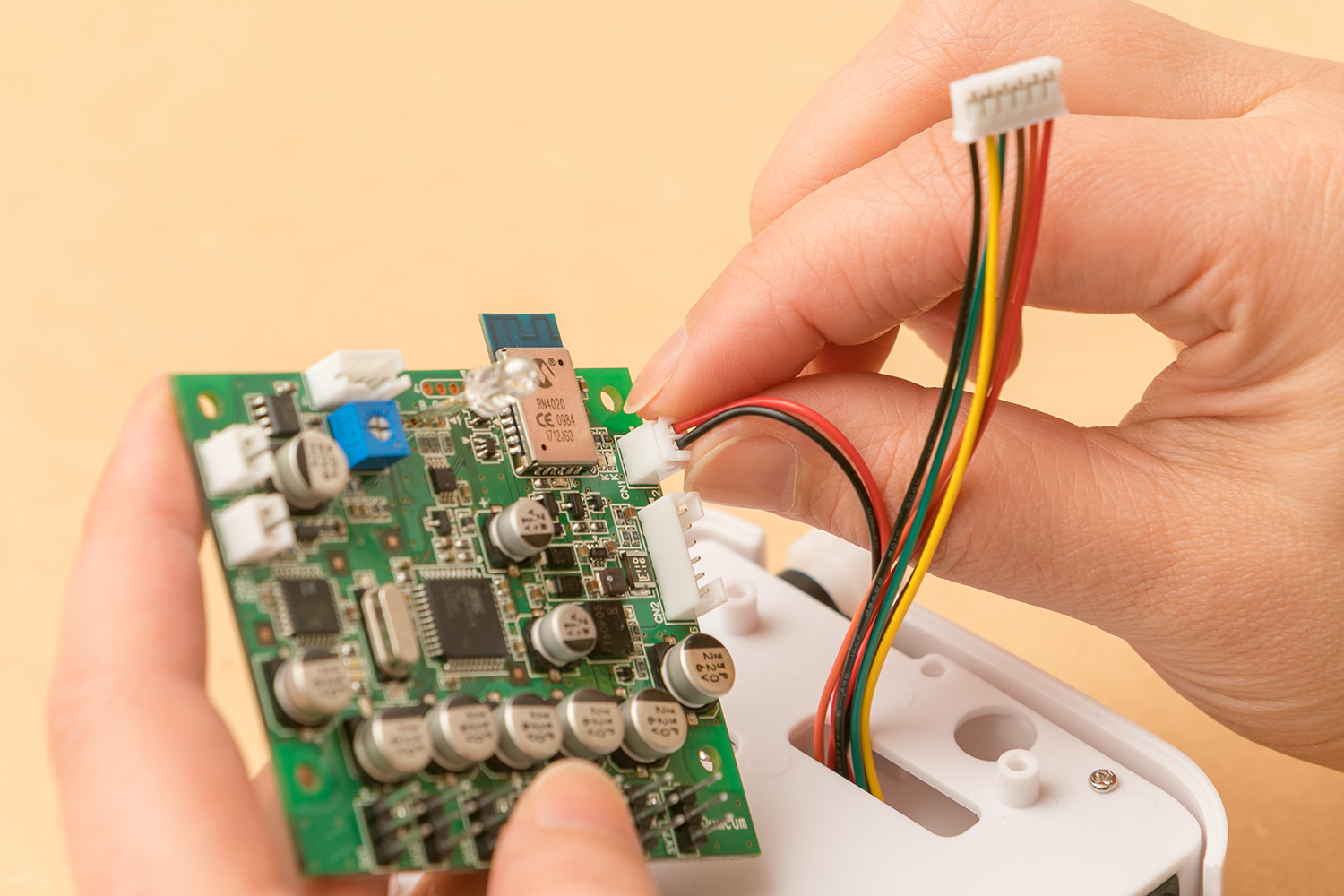

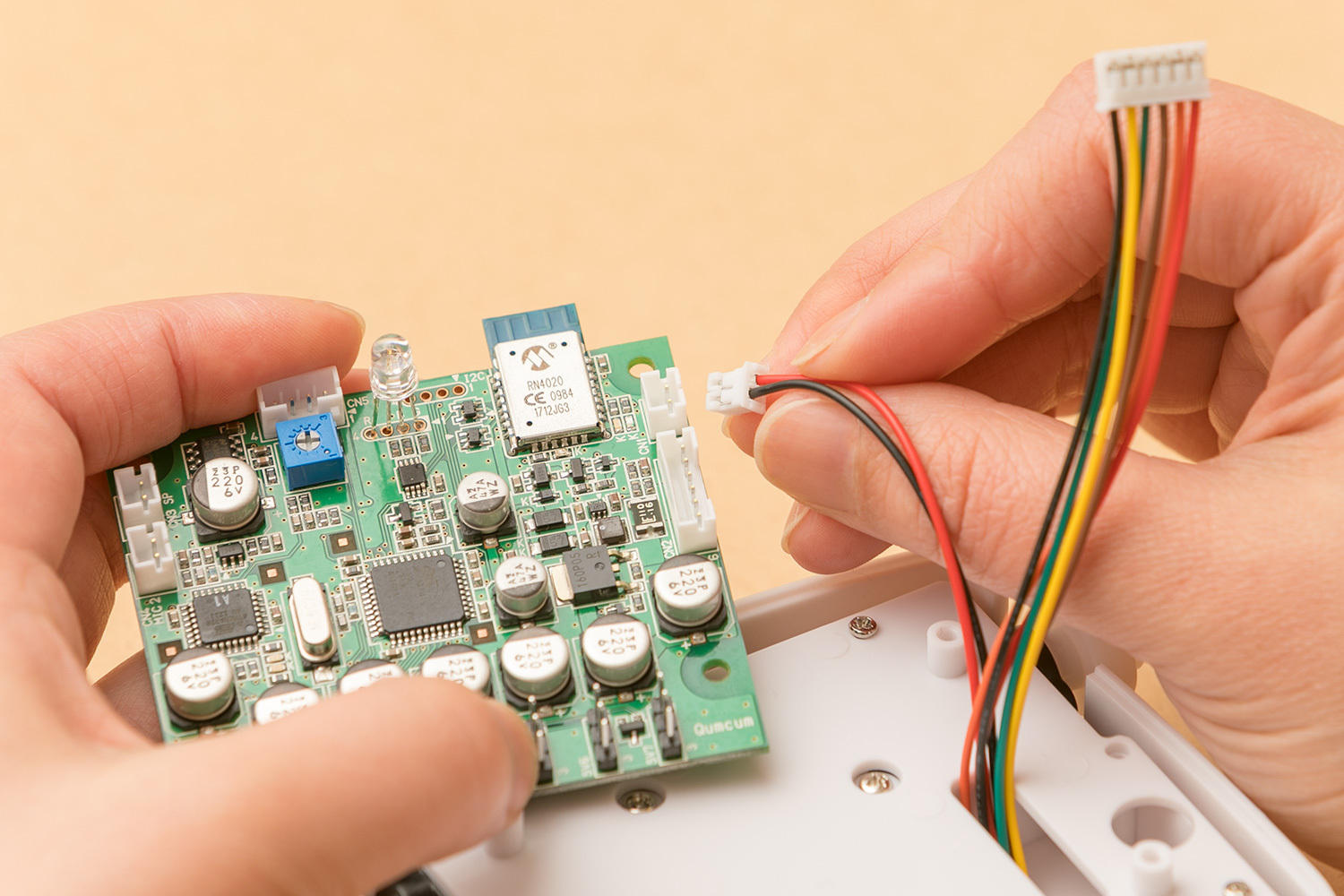

    メイン基板の右上に電池ケーブルを装着します。メイン基板の向きに注意しましょう。

    メイン基板の右上に電池ケーブルを装着します。メイン基板の向きに注意しましょう。
  2. 2

    電池ケーブルは赤が上になるように差します。

    電池ケーブルは赤が上になるように差します。
  3. 3

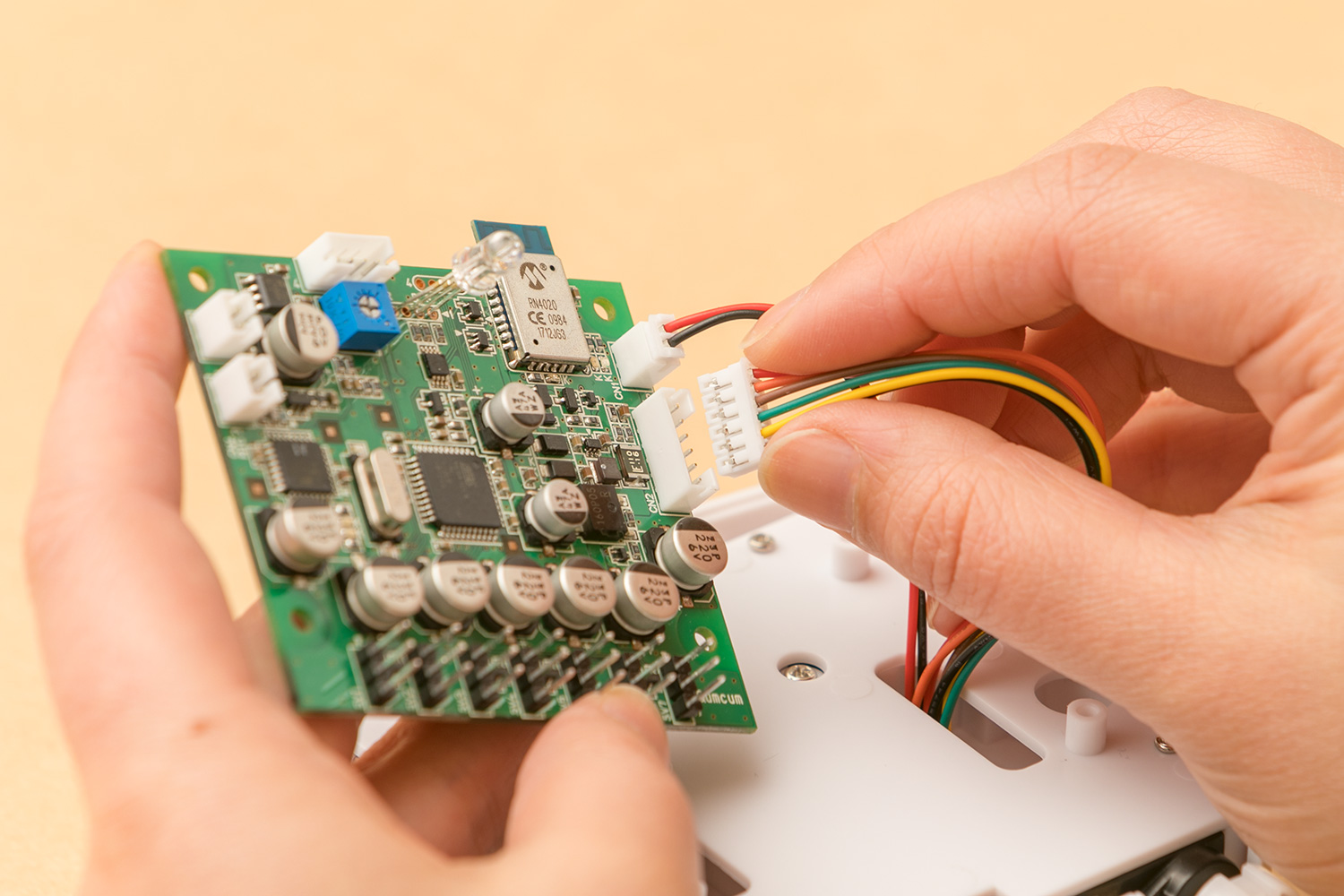

    その下にスイッチ基板のケーブルを装着します。

    その下にスイッチ基板のケーブルを装着します。
  4. 4

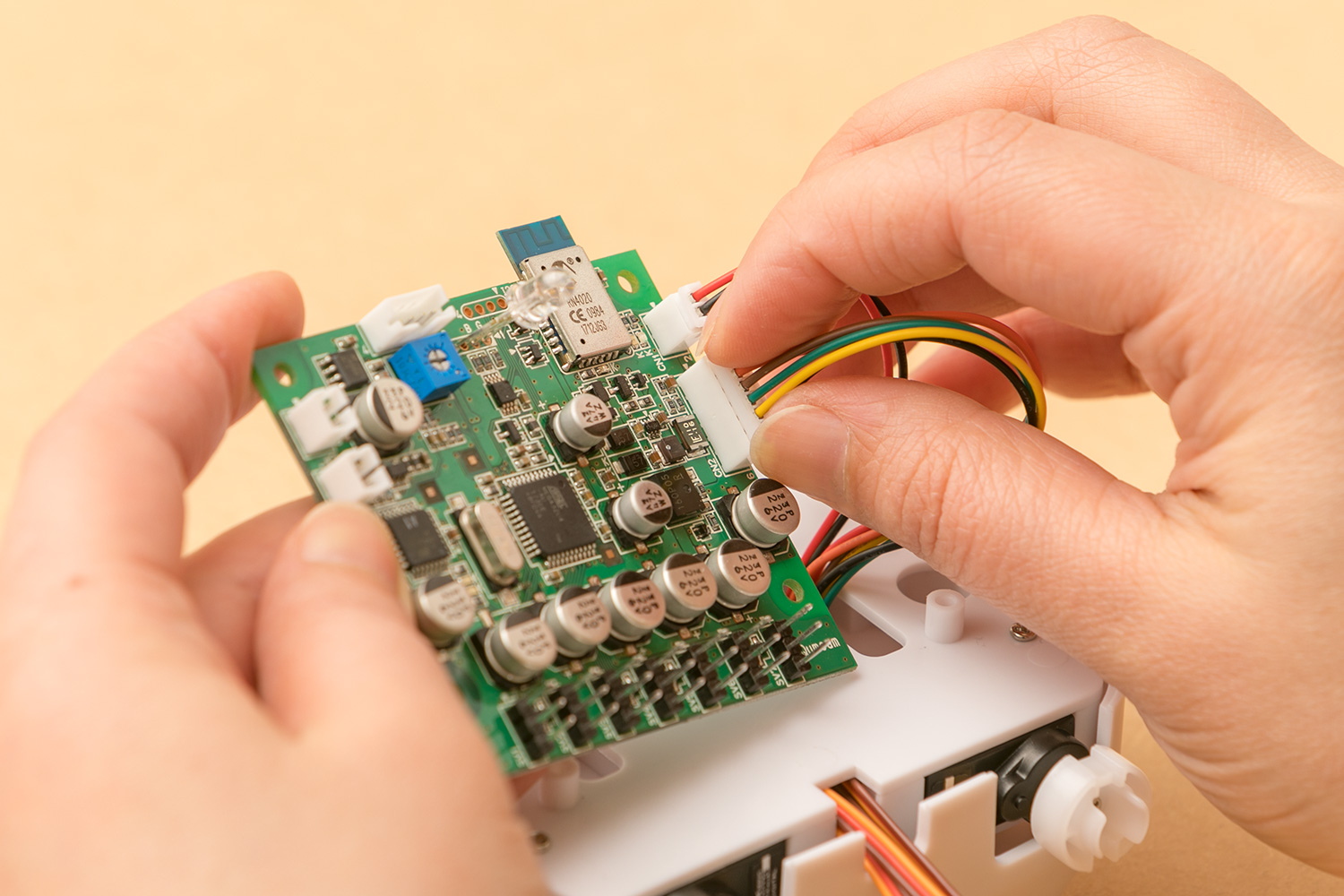

    スイッチ基板のケーブルも赤が上になるように差します。

    ケーブル色の並びが写真と異なっていても問題ありません。コネクターが装着できる方向で差し込んでください。

    スイッチ基板のケーブルも赤が上になるように差します。
  5. 5

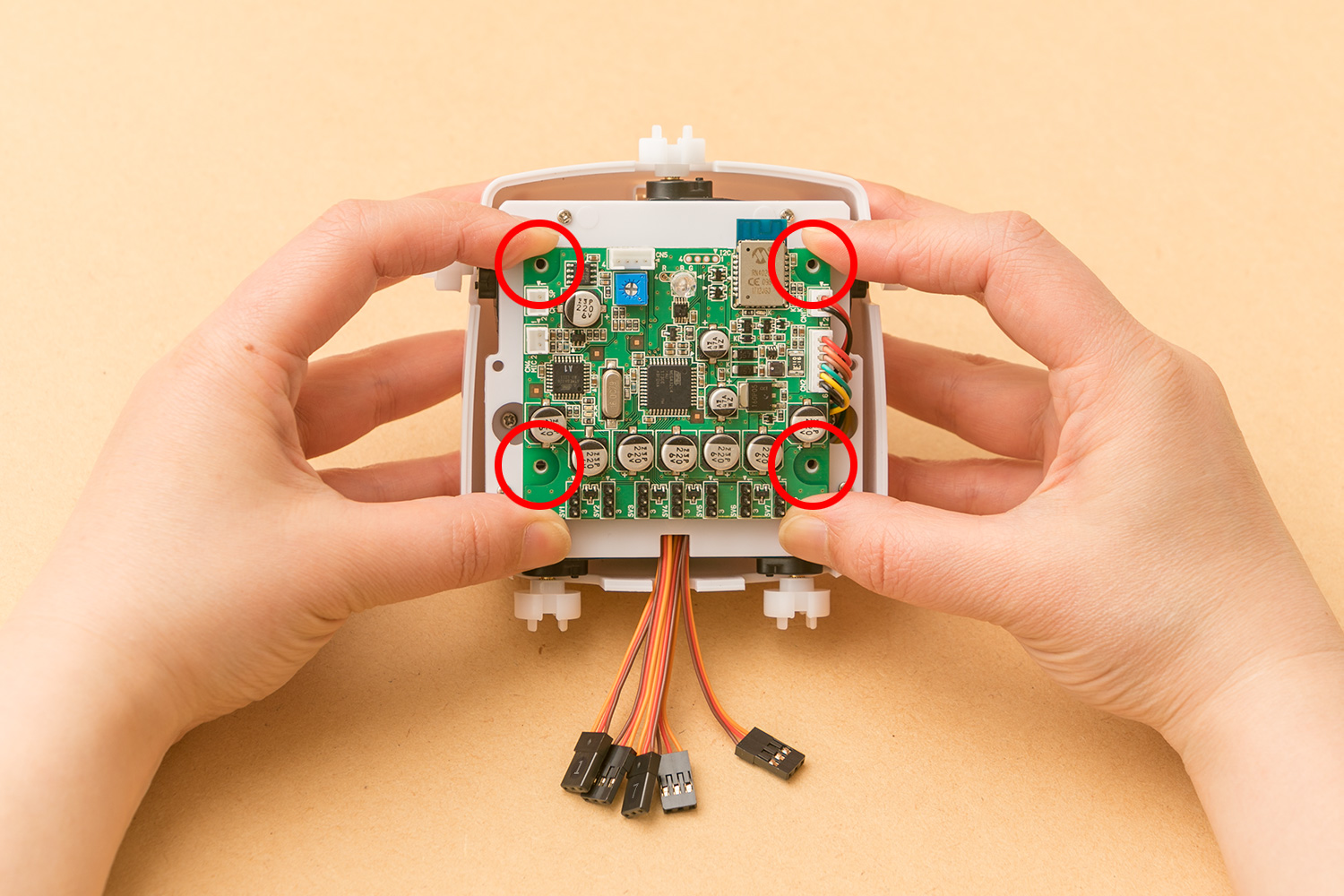

    ネジの穴は4か所です。

    ネジの穴は4か所です。
  6. 6

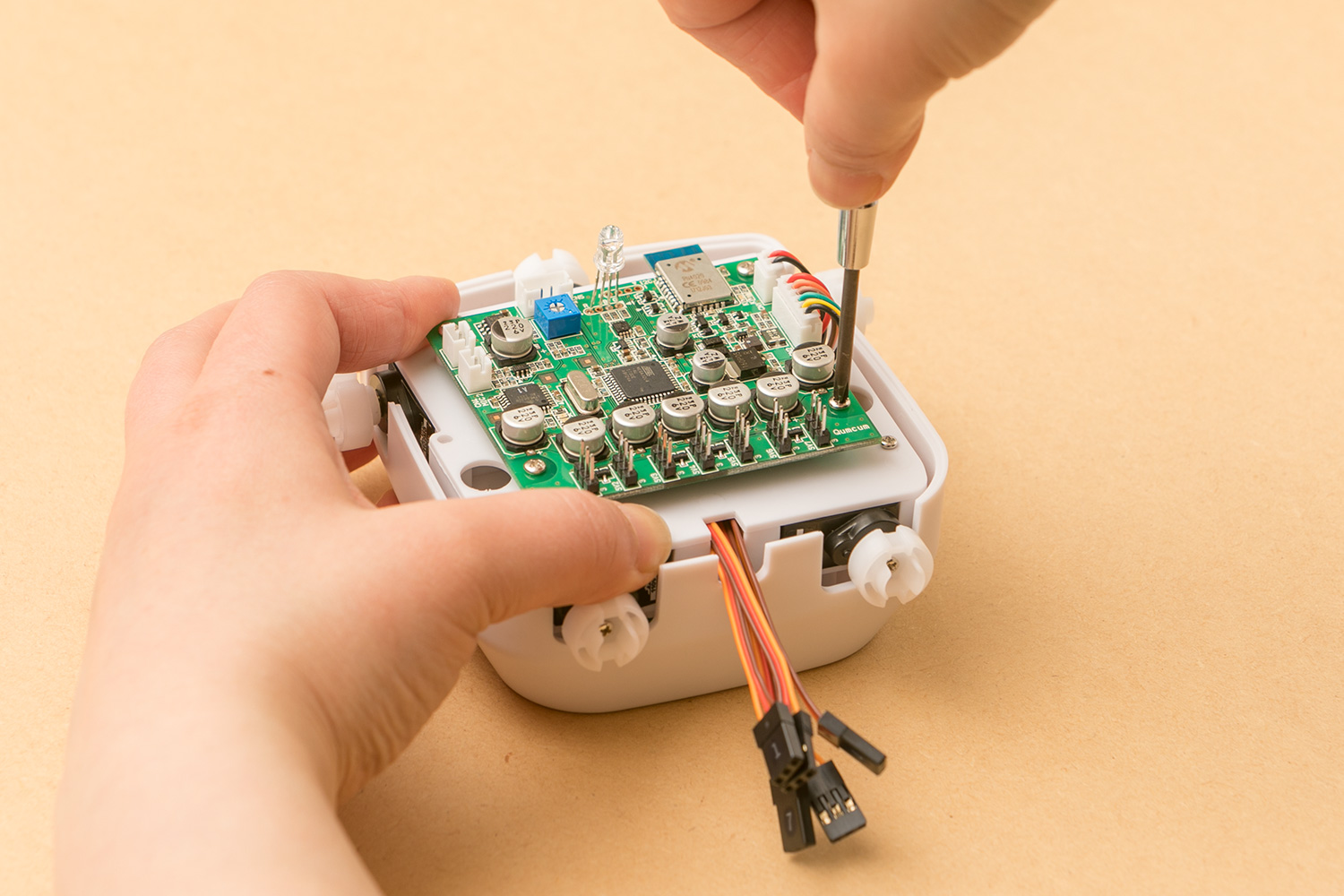

    4か所をネジで止めます。

    4か所をネジで止めます。
  7. 7

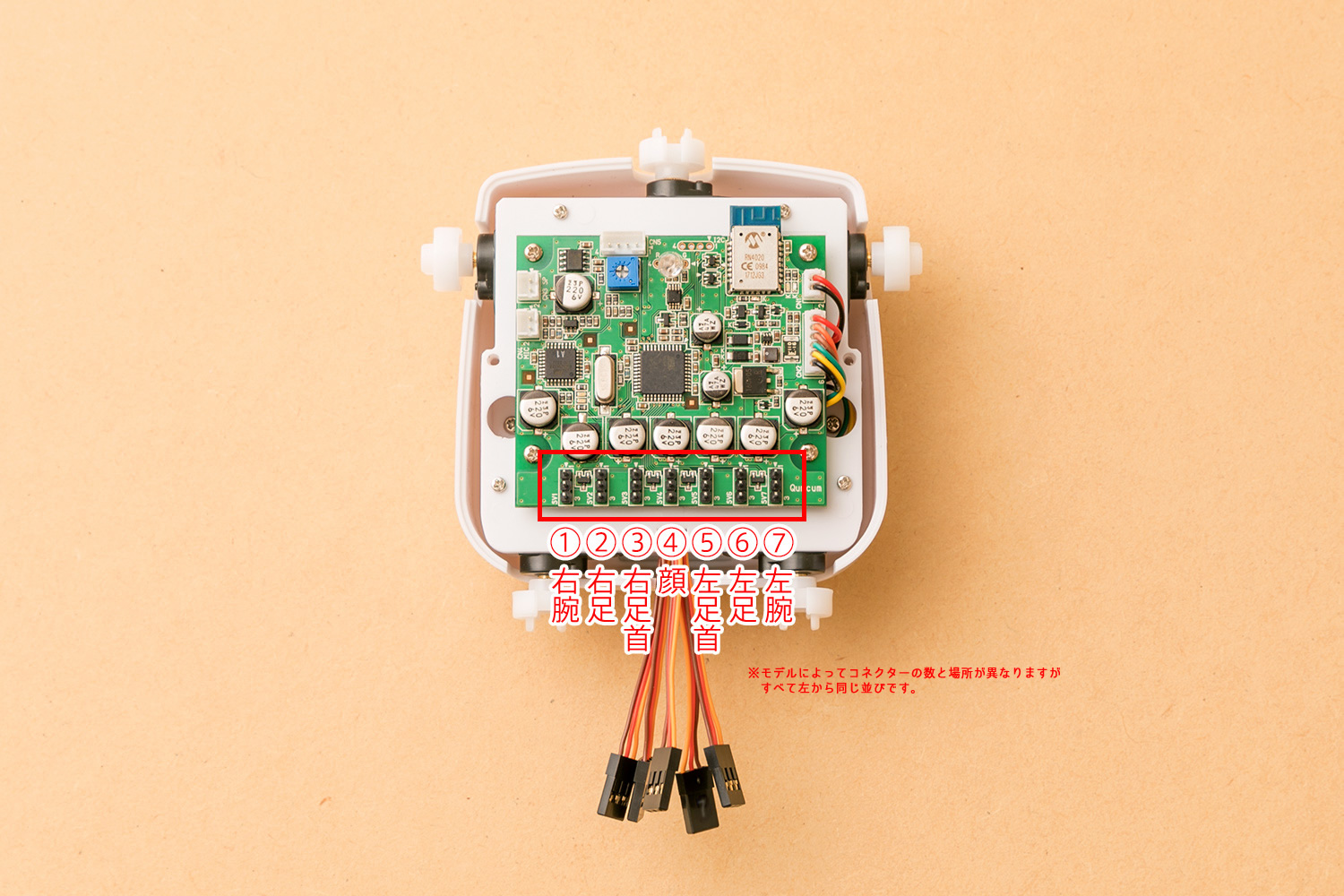

    コネクターを装着する番号は左から①②③④⑤⑥⑦です。

    コネクターを装着する番号は左から①②③④⑤⑥⑦です。
  8. 8

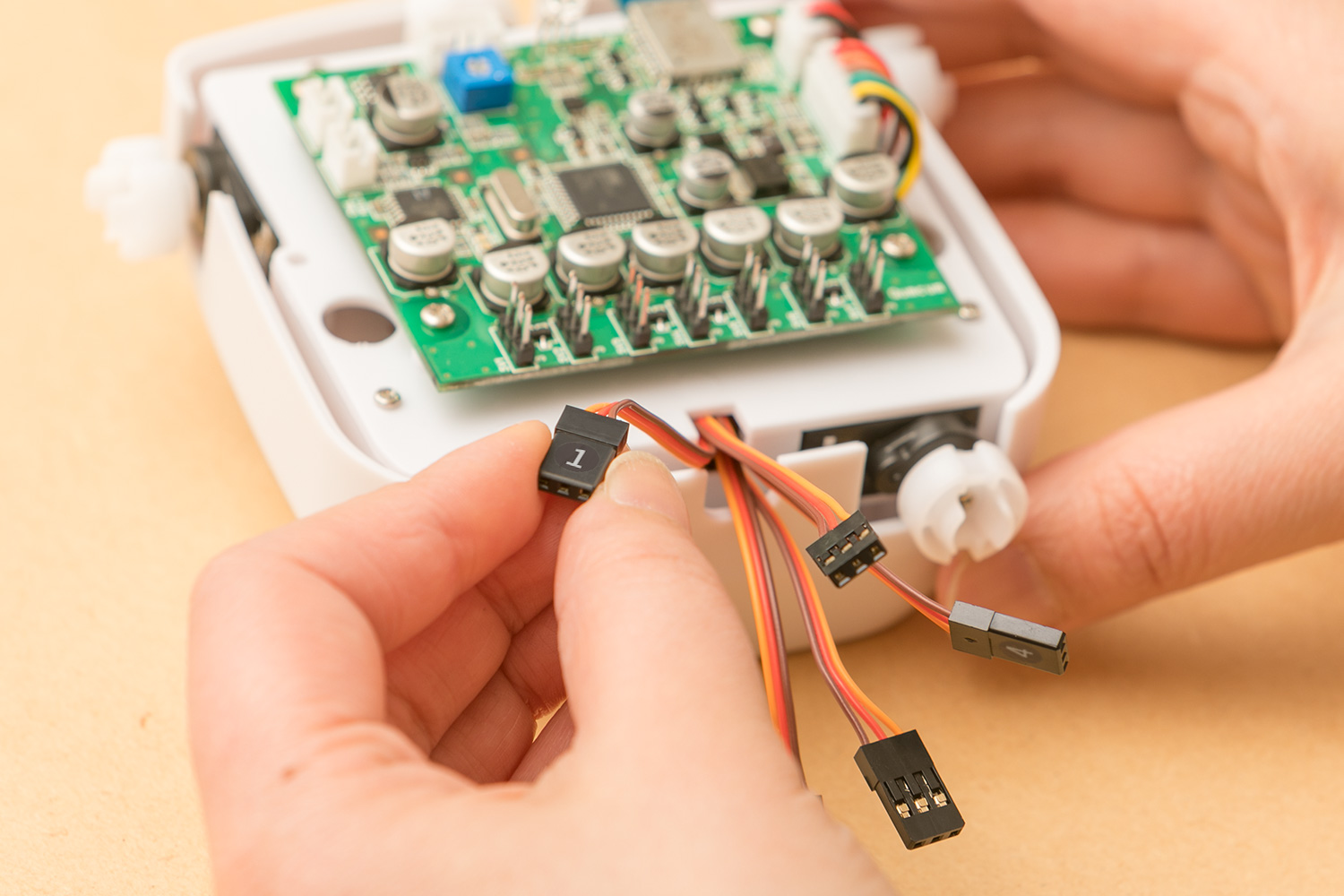

    貼ったシールの番号通りにモーターケーブルを装着します。

    貼ったシールの番号通りにモーターケーブルを装着します。
  9. 9

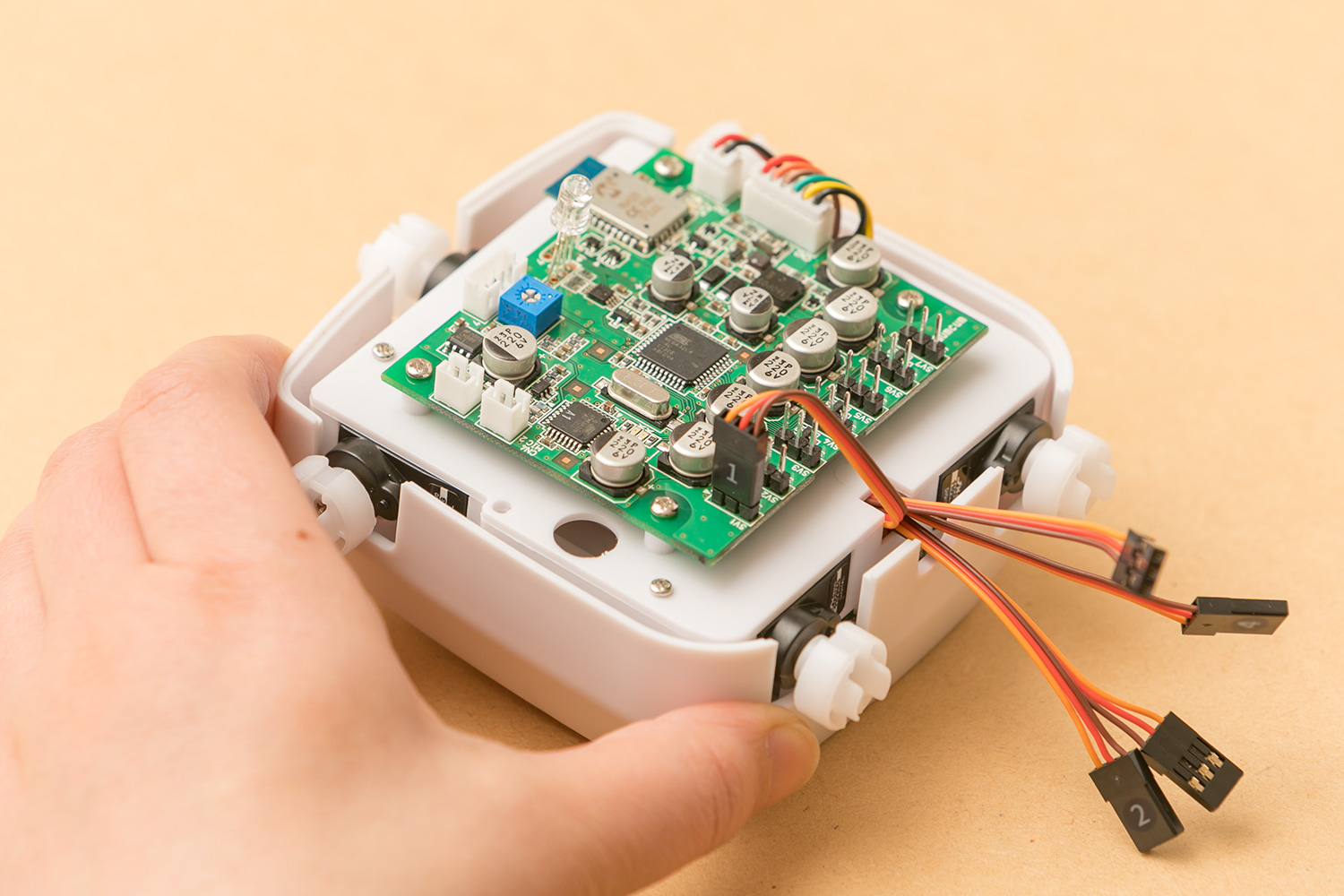

    コネクターの方向を間違えないように注意しましょう。

    コネクターの方向を間違えないように注意しましょう。
  10. 10

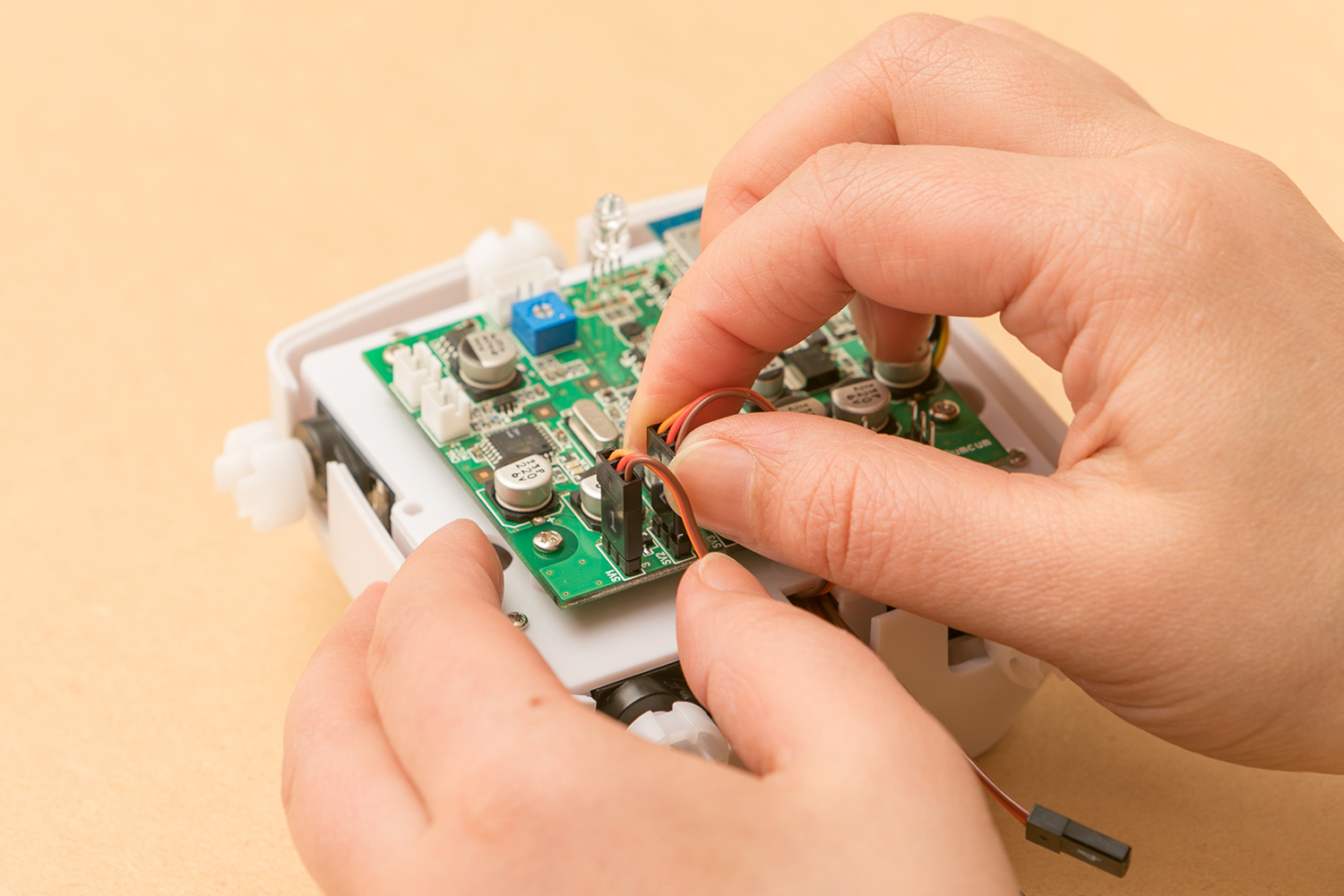

    オレンジが上になるように差しこみます。

    オレンジが上になるように差しこみます。
  11. 11

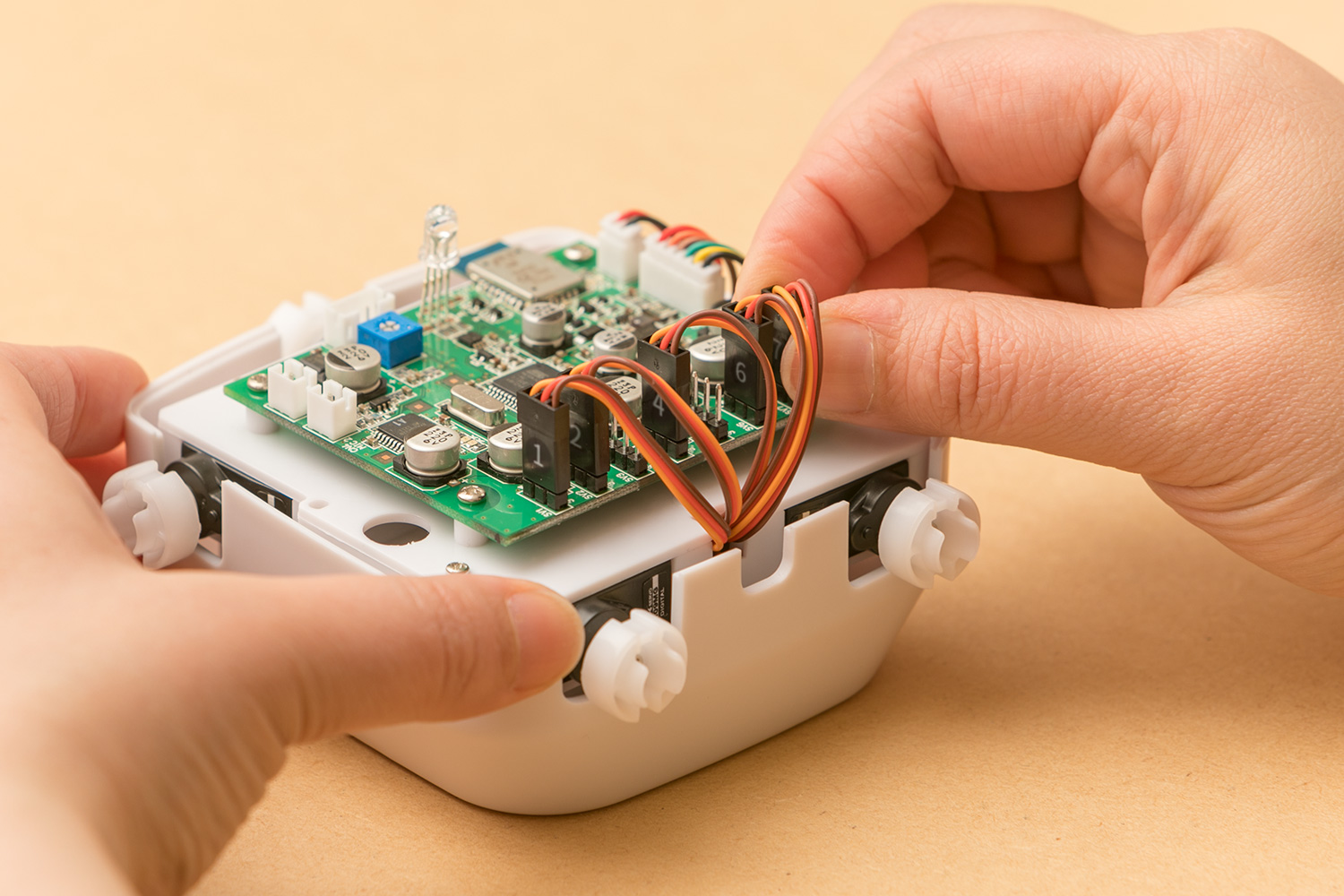

    ①右腕 ②右足 ④顔 ⑥左足 ⑦左腕のモーターケーブルがつきました。

    ①右腕 ②右足 ④顔 ⑥左足 ⑦左腕のモーターケーブルがつきました。

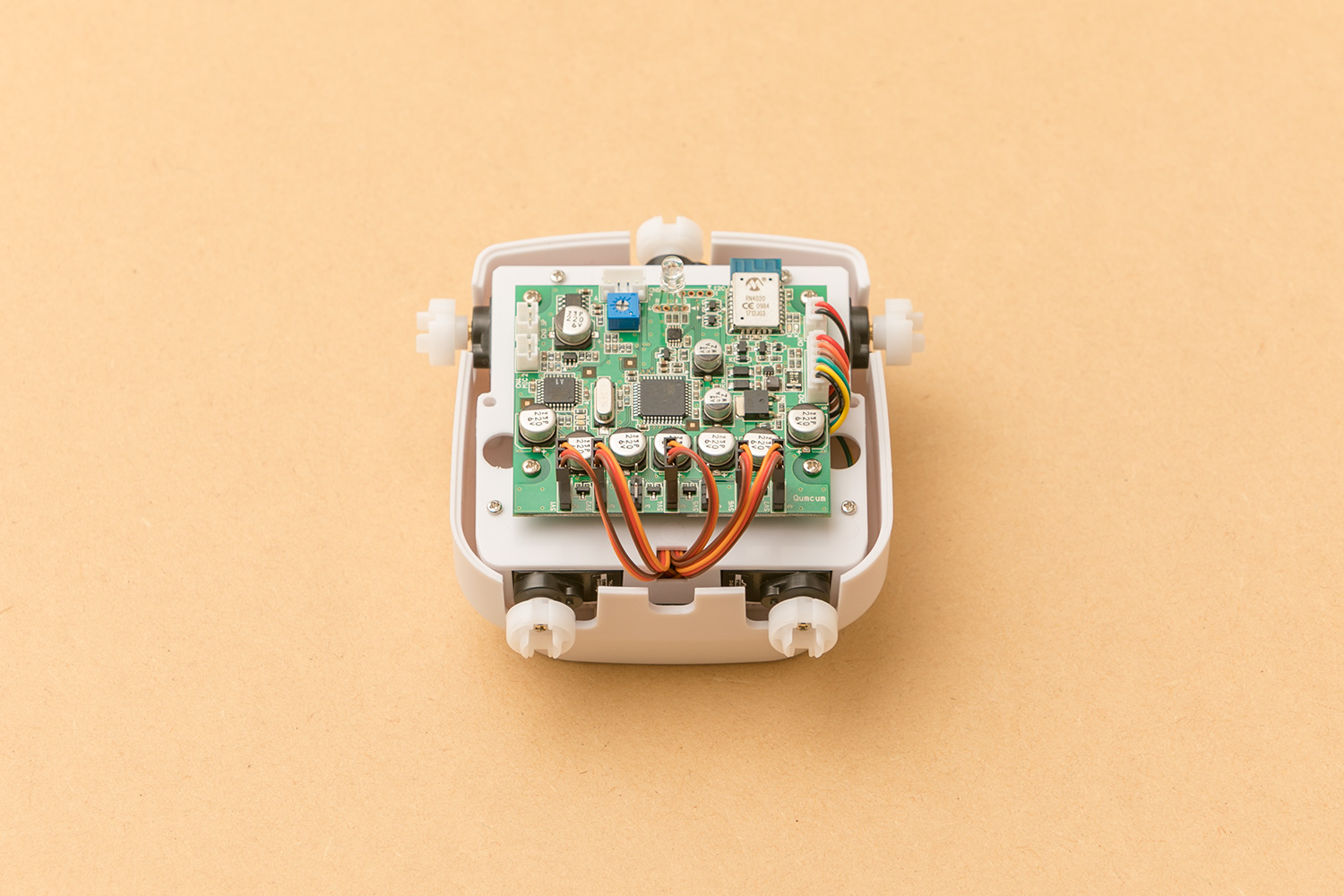

メイン基板が取りつけられました。

できあがり!

メイン基板が取りつけられました。
