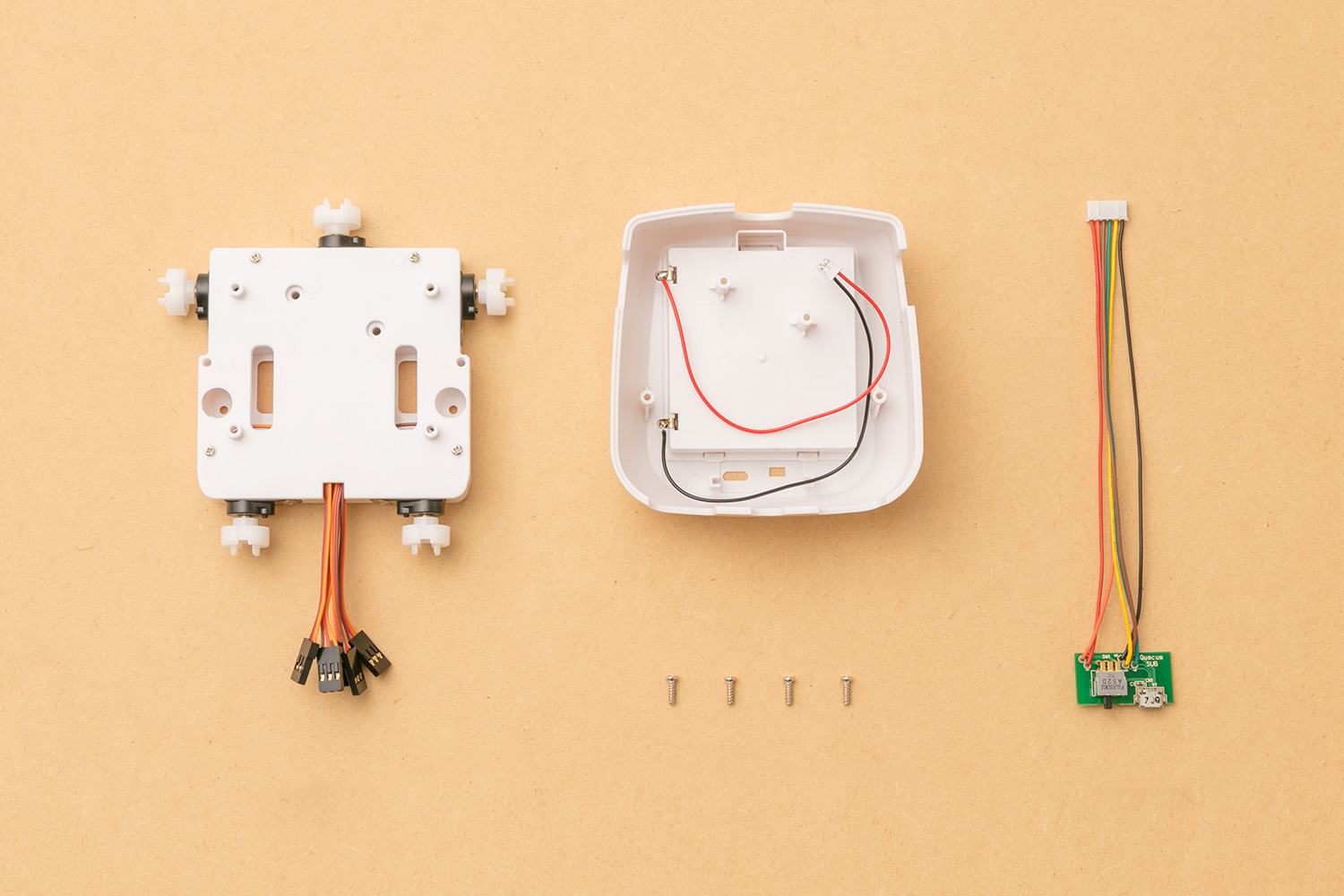

3. モーターボックスとスイッチ基板を取り付けよう

背中パーツにスイッチ基板を取り付けます。スイッチ基板の向きに注意しましょう。

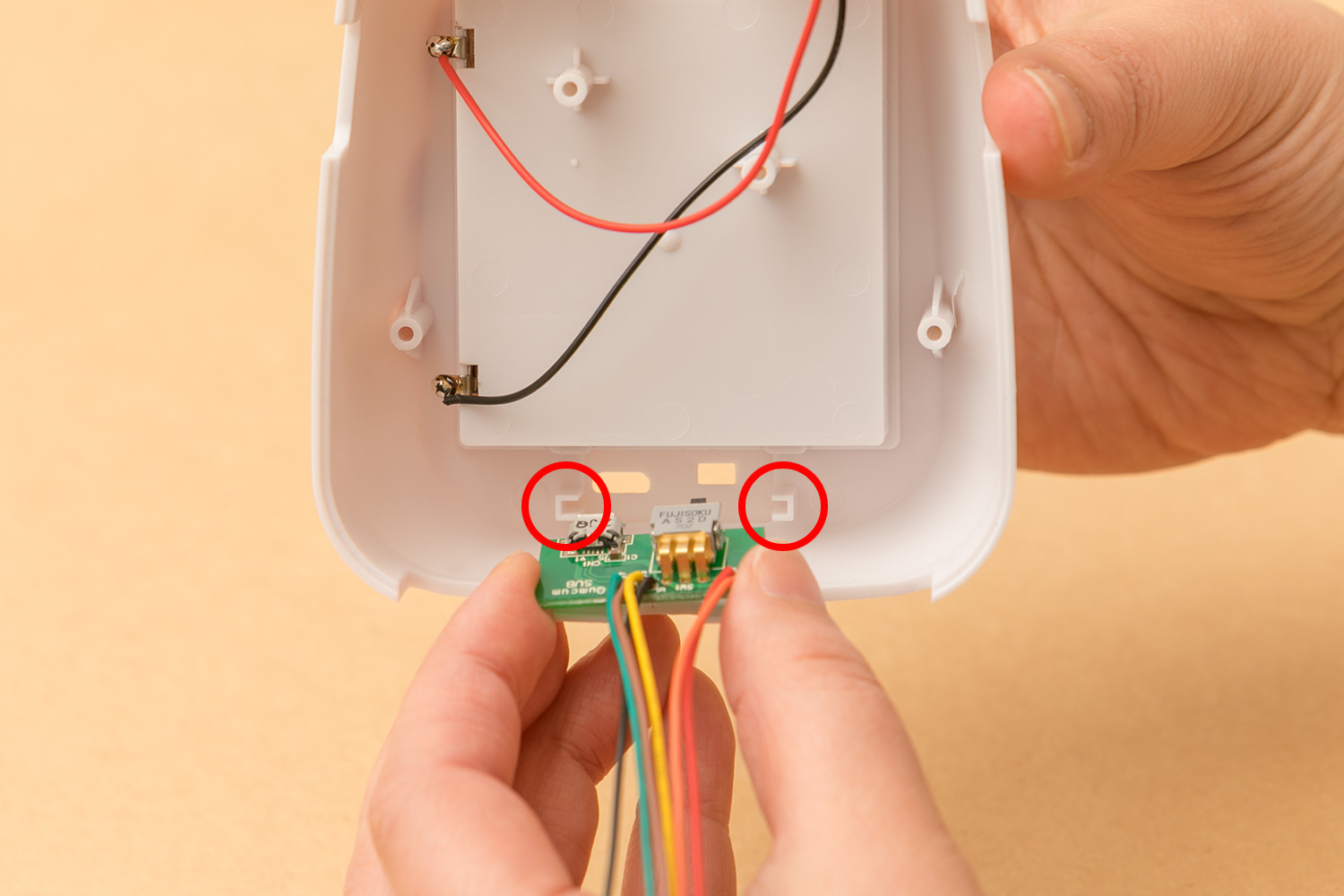

スイッチ基板のスライドレール

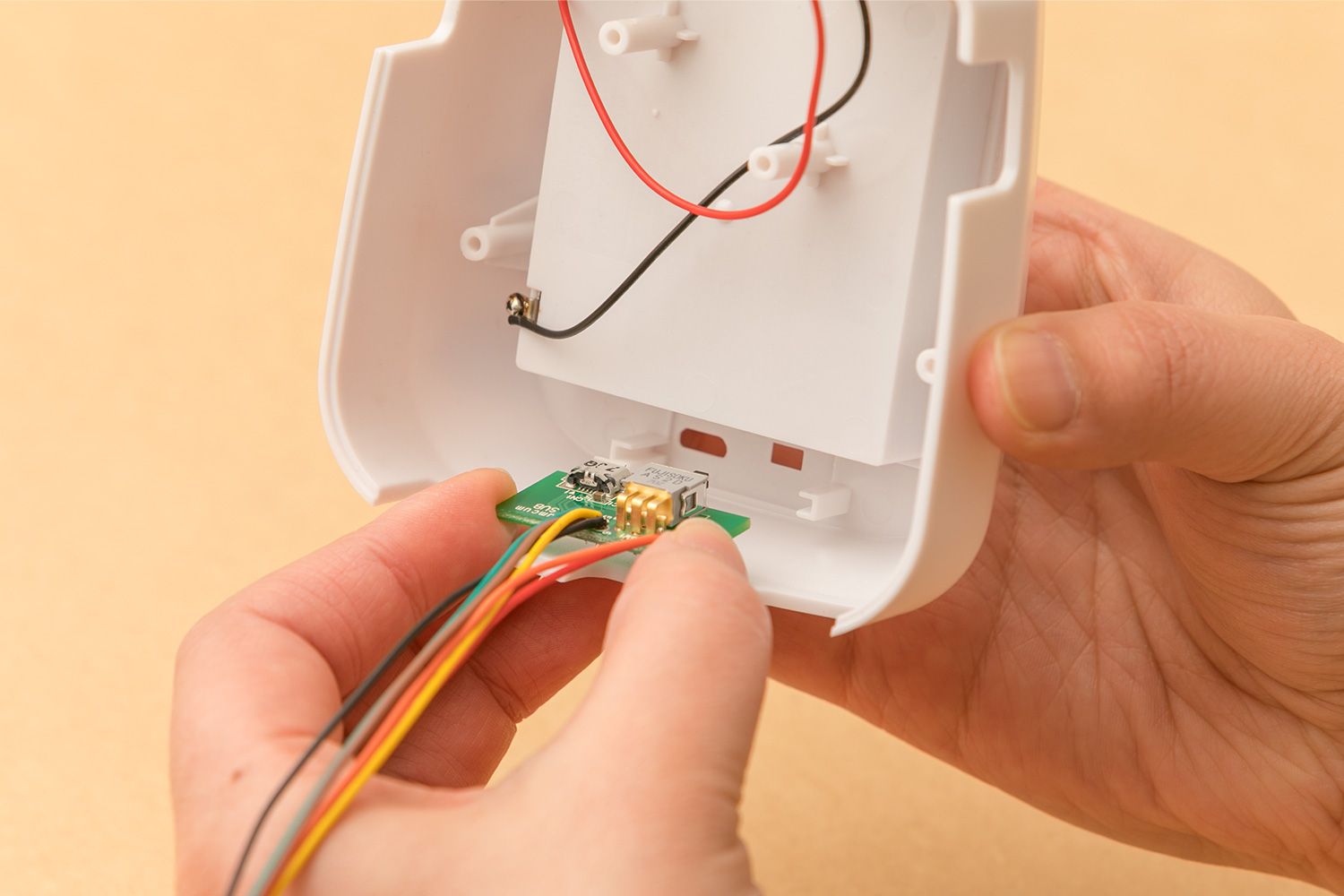

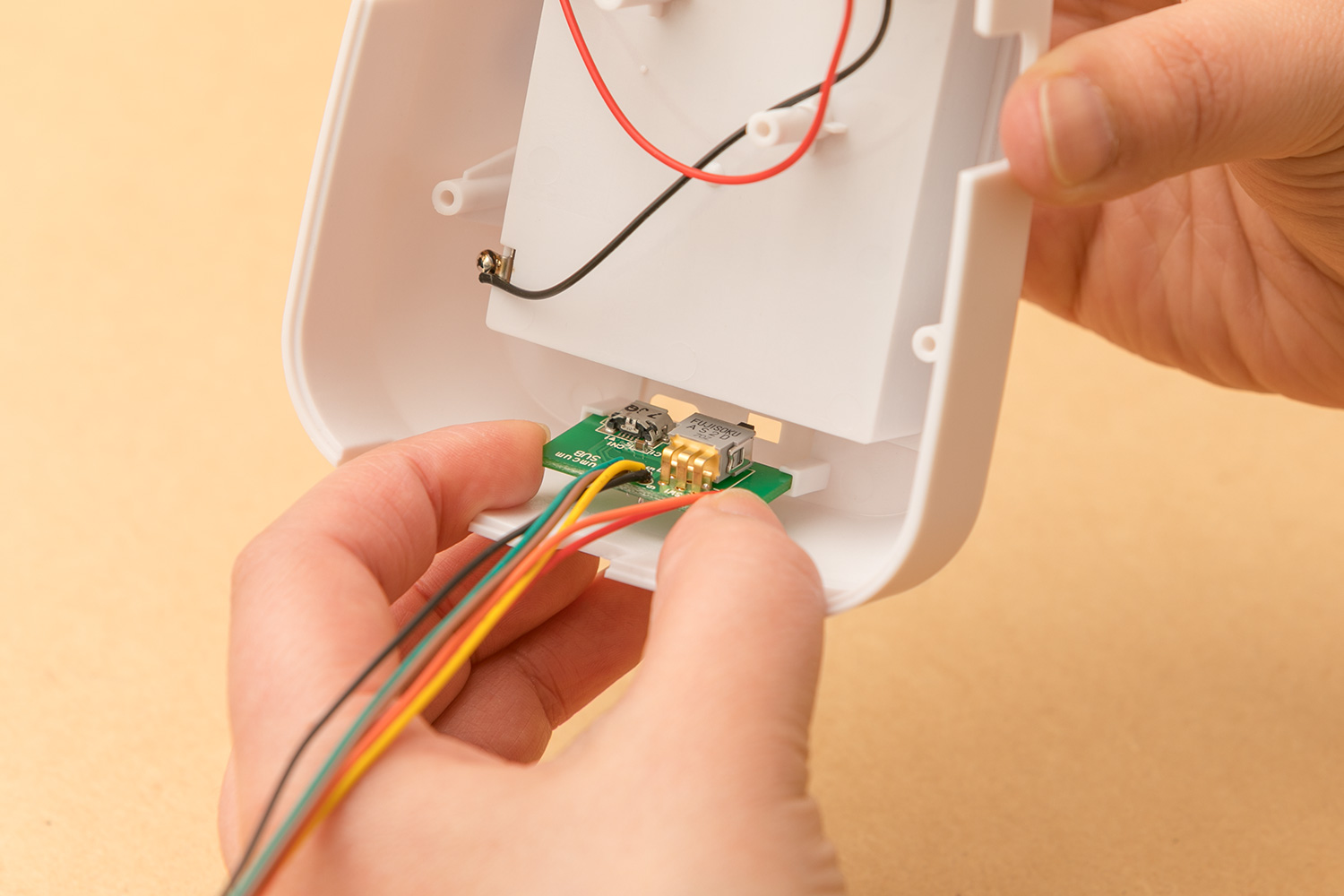

スイッチ基板をスライドレールに入れて奥まで入れます。

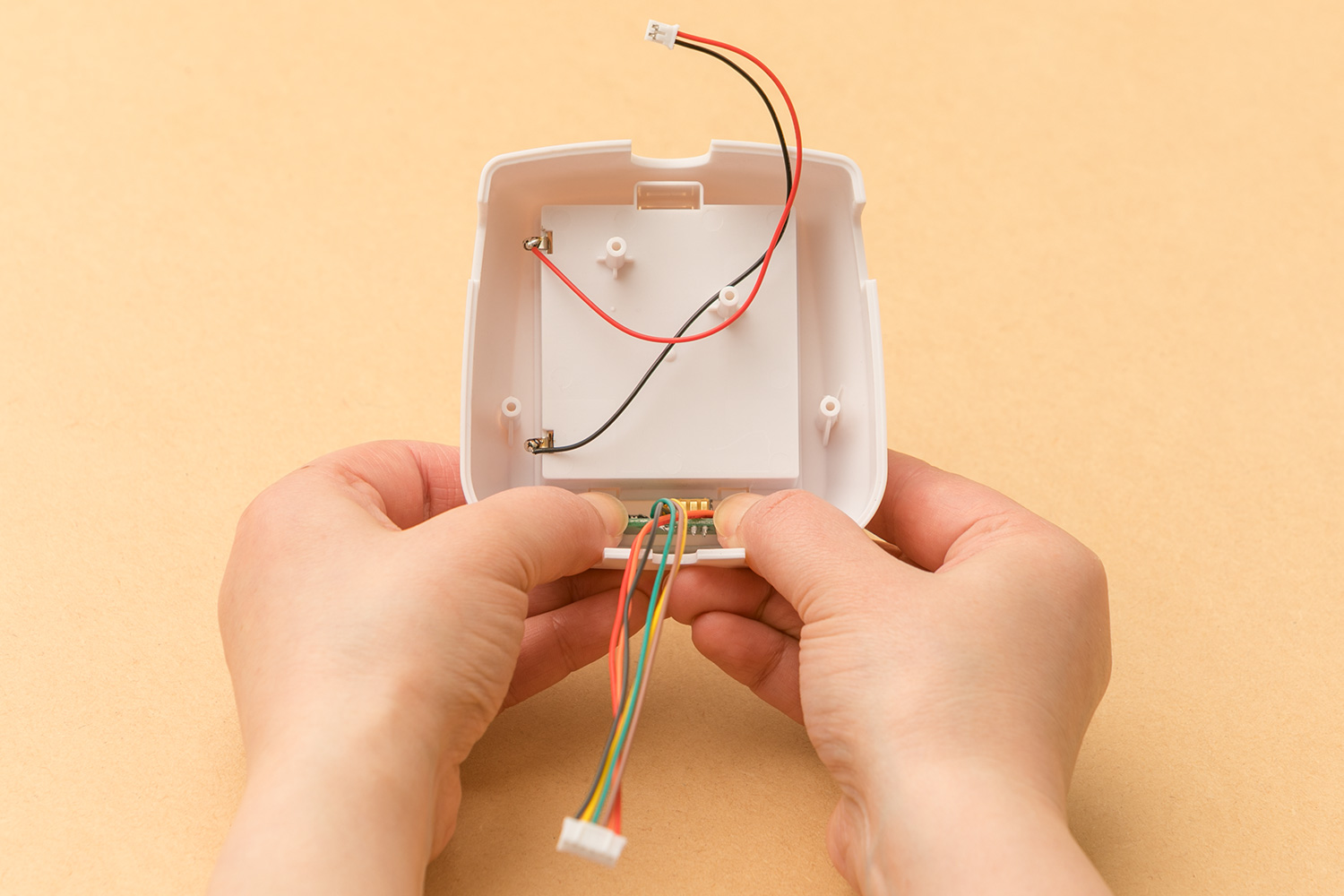

カチッと音がするまでしっかり入れましょう。

中にはカチッと音がしないものもあります。次の工程でスイッチとUSBのコネクターがしっかり見えていればOKです。

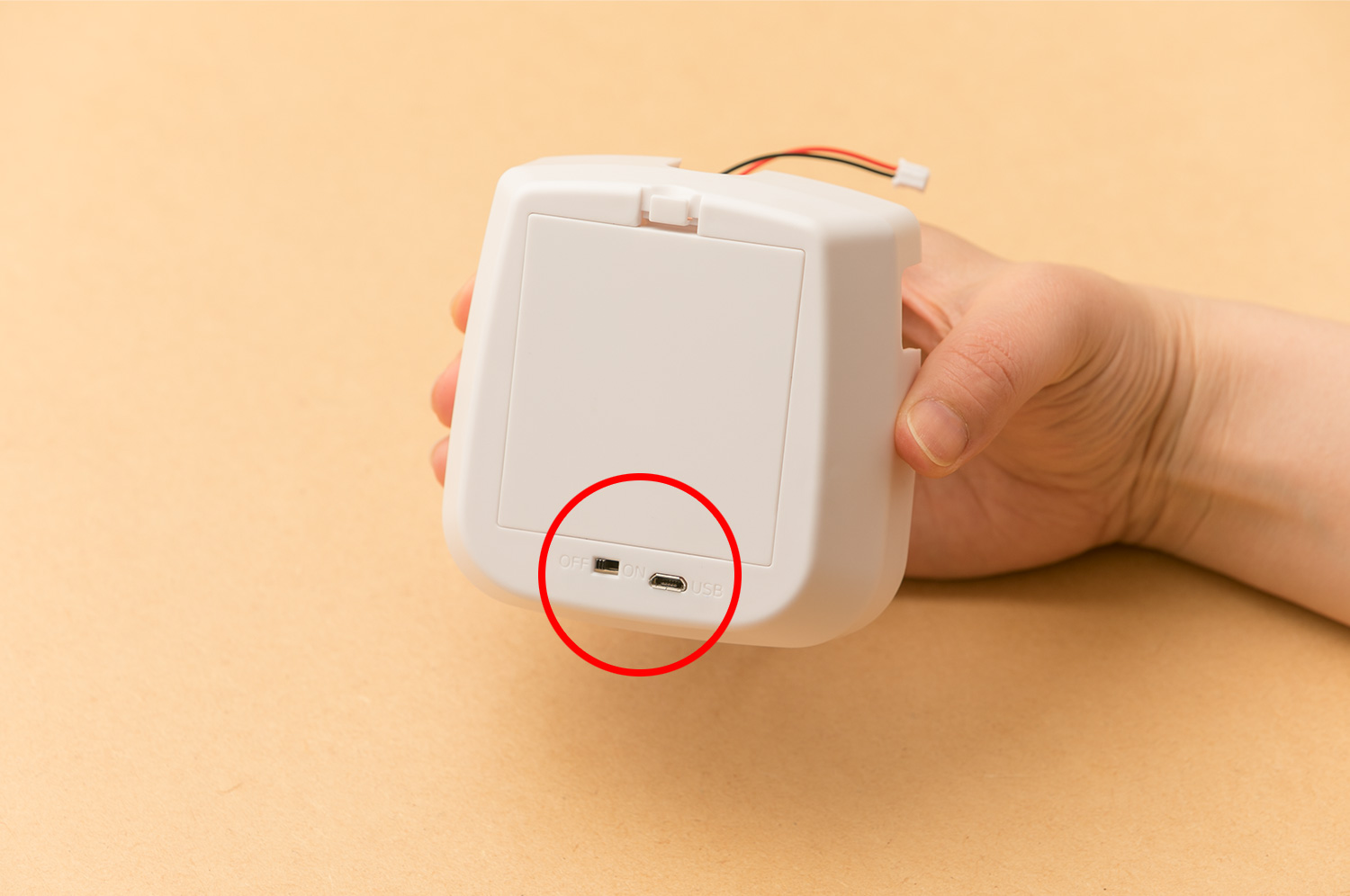

裏を向けて、スイッチとUSBコネクターが表面に出て見えていることを確認します。

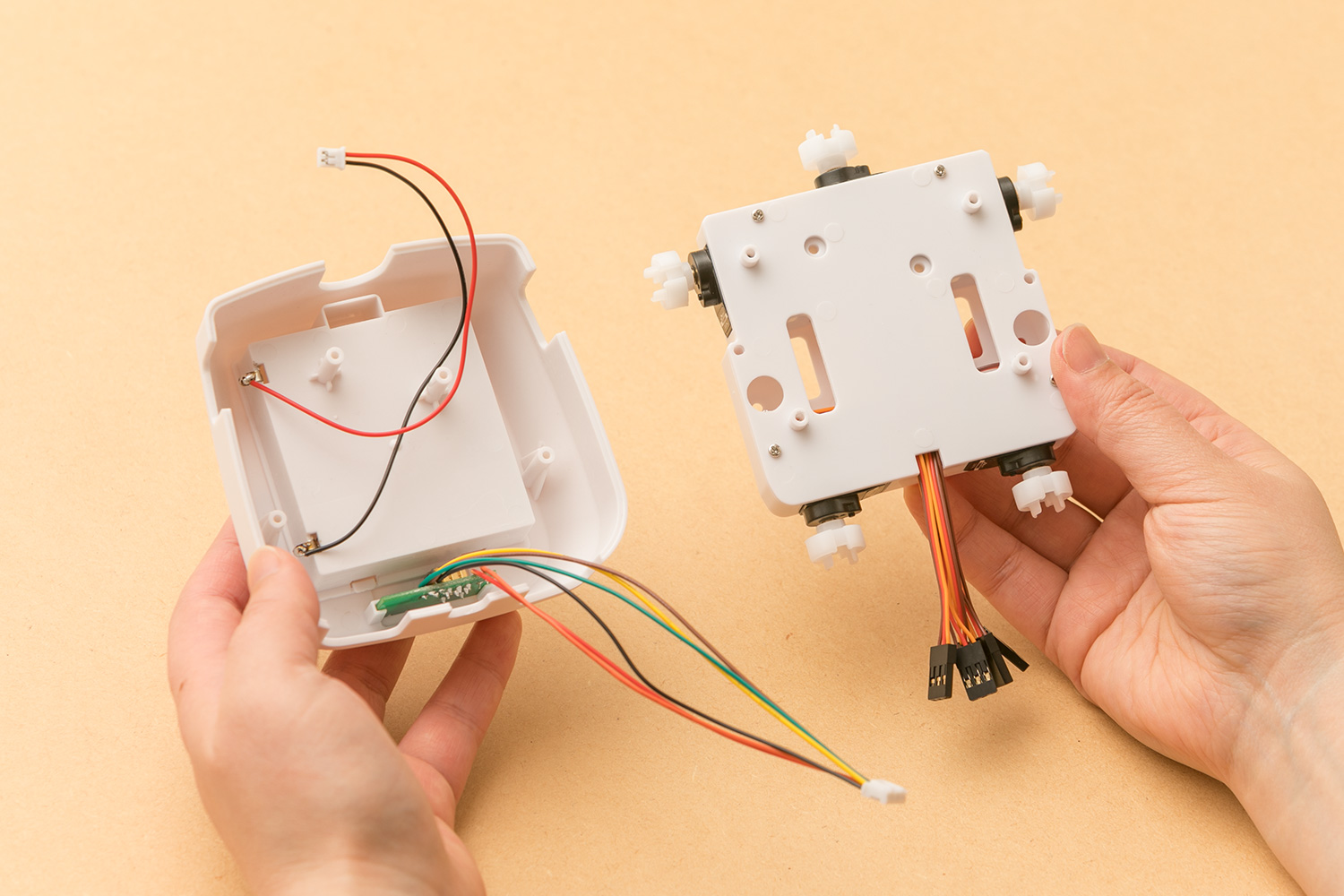

2で組み立てたモーターボックスを取りつけます。

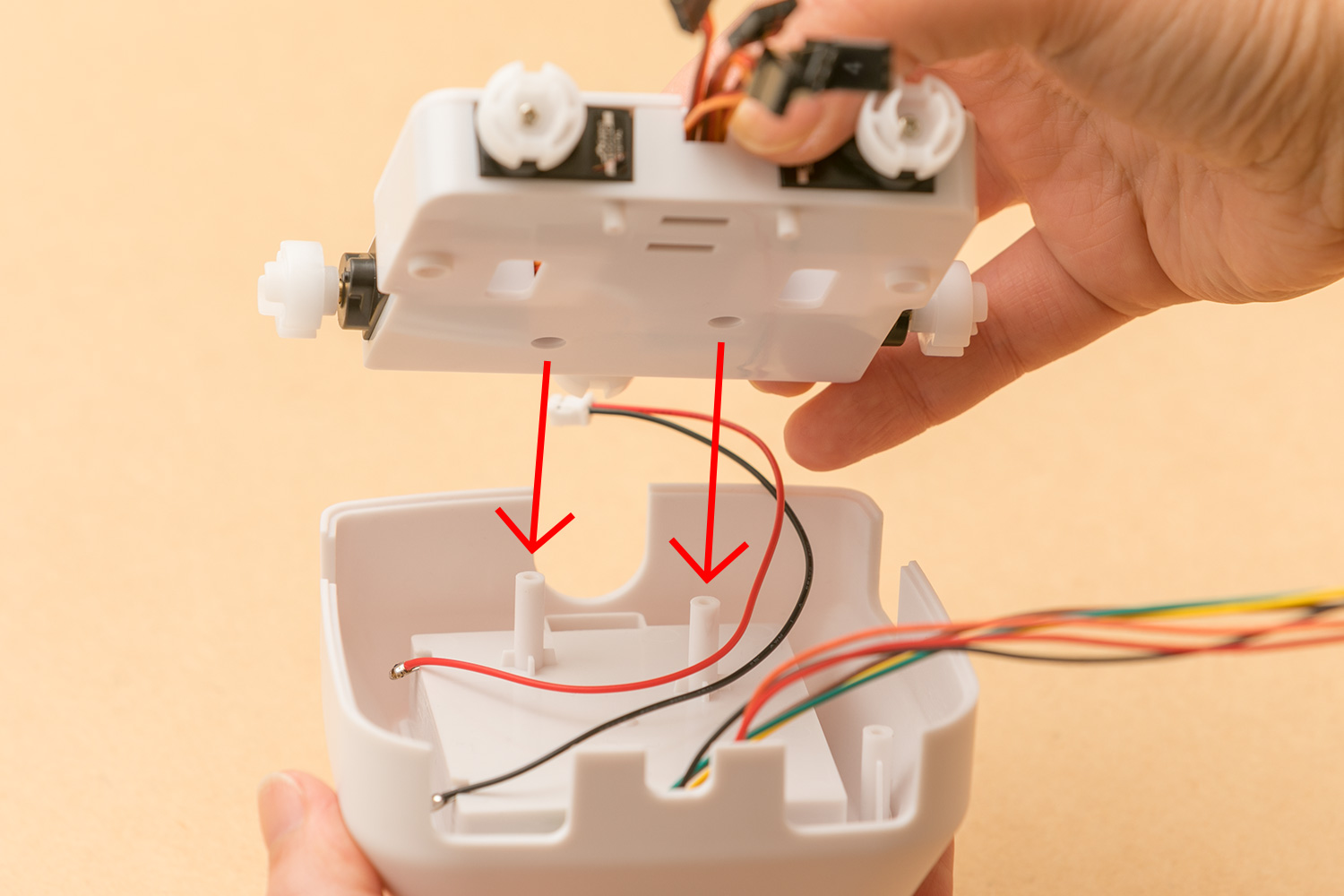

背中パーツのネジ止めボスとモーターボックスの穴の位置を確認します。

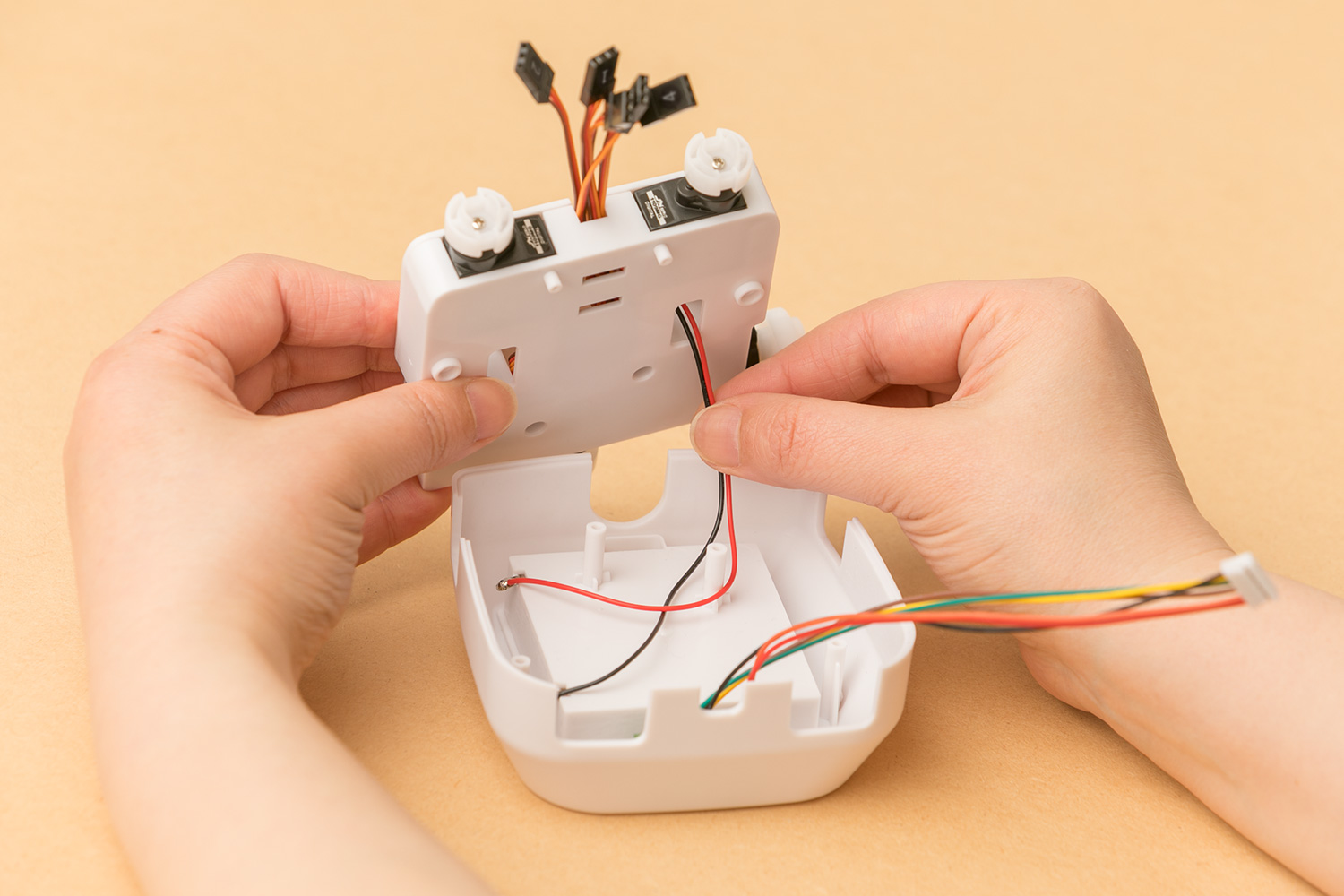

背中パーツの電池ケーブルをモーターボックスの右側の穴に通します。

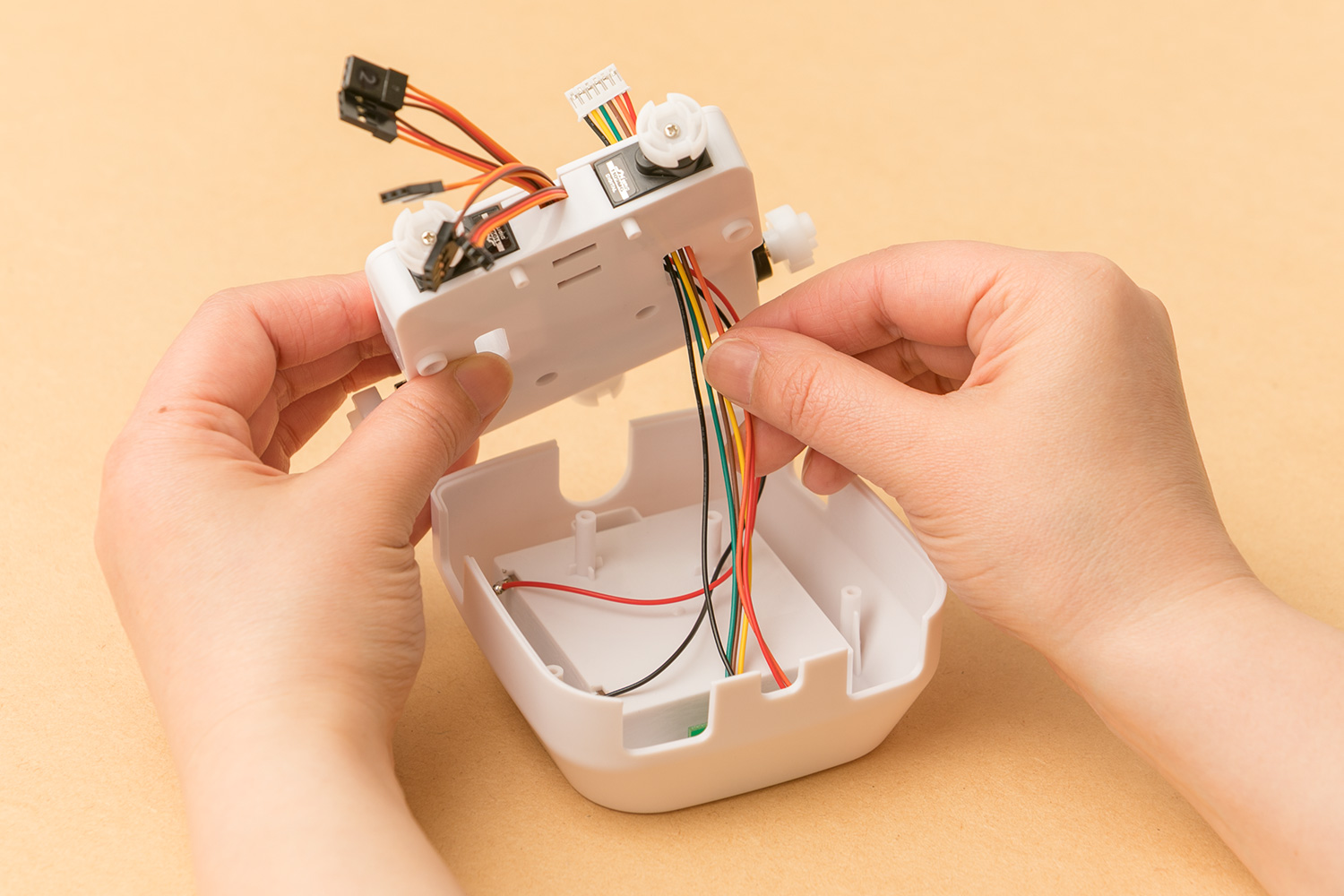

背中パーツのスイッチ基板のケーブルを同じ穴に通します。

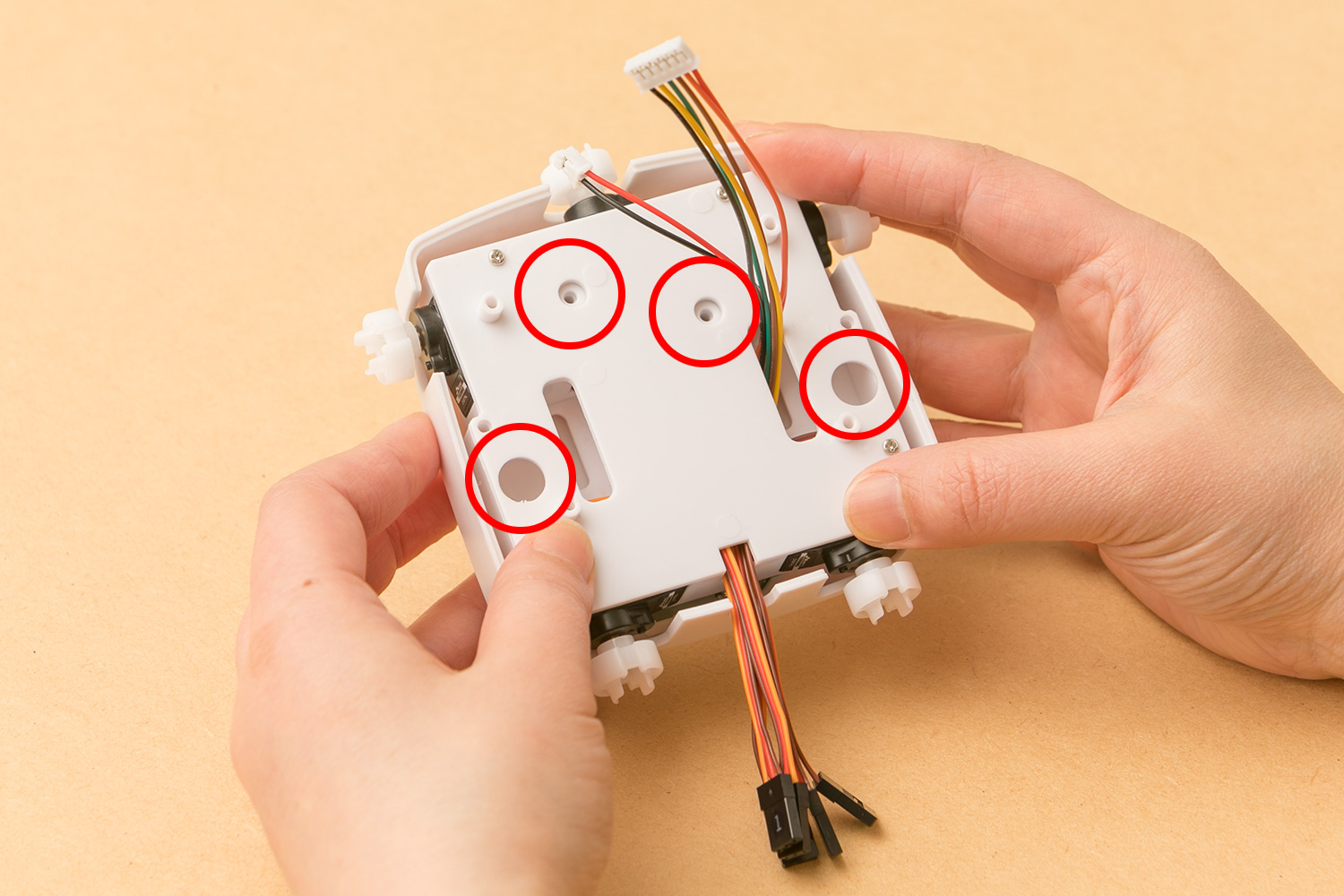

モーターボックスを取り付けます。ネジの穴は4か所です。

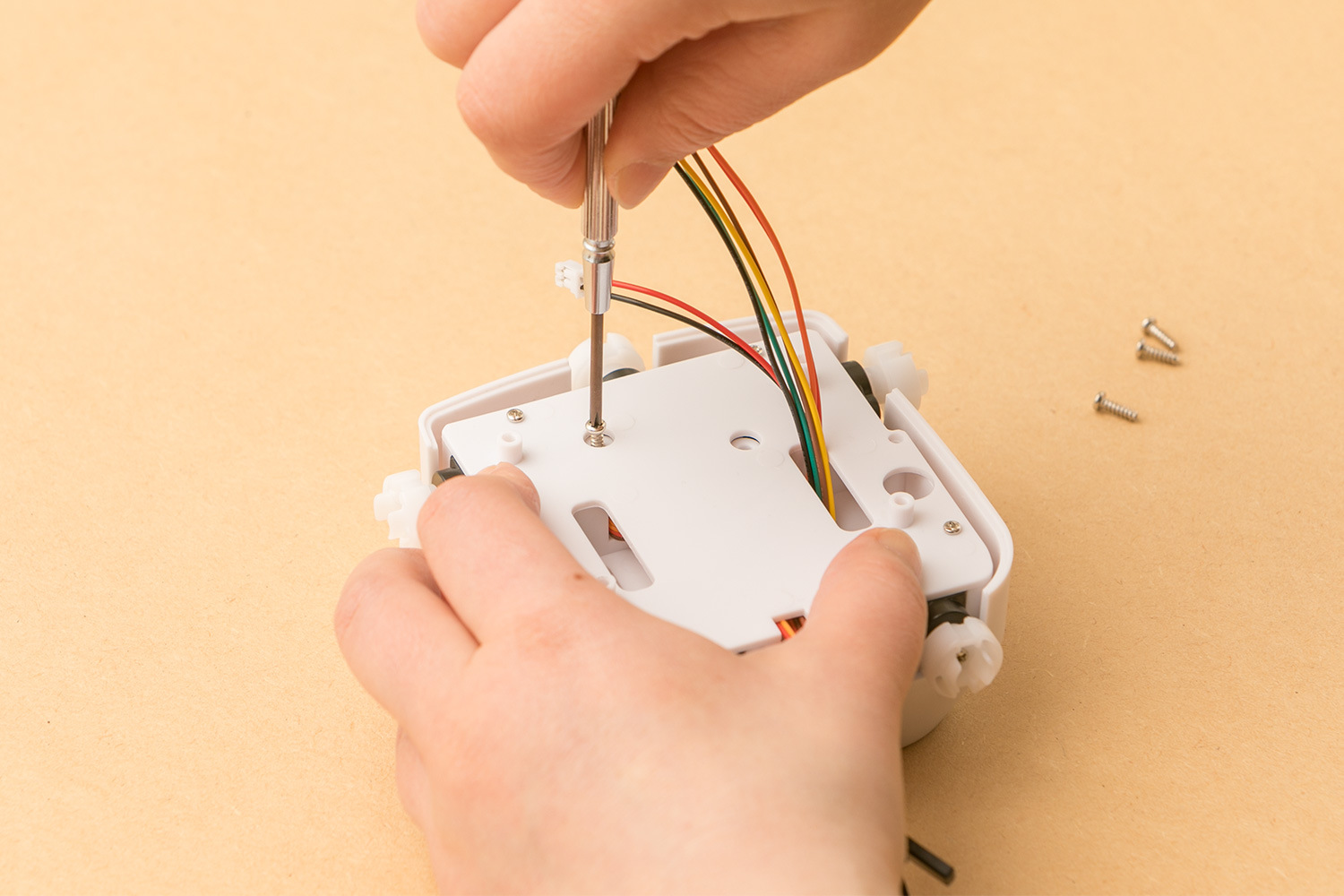

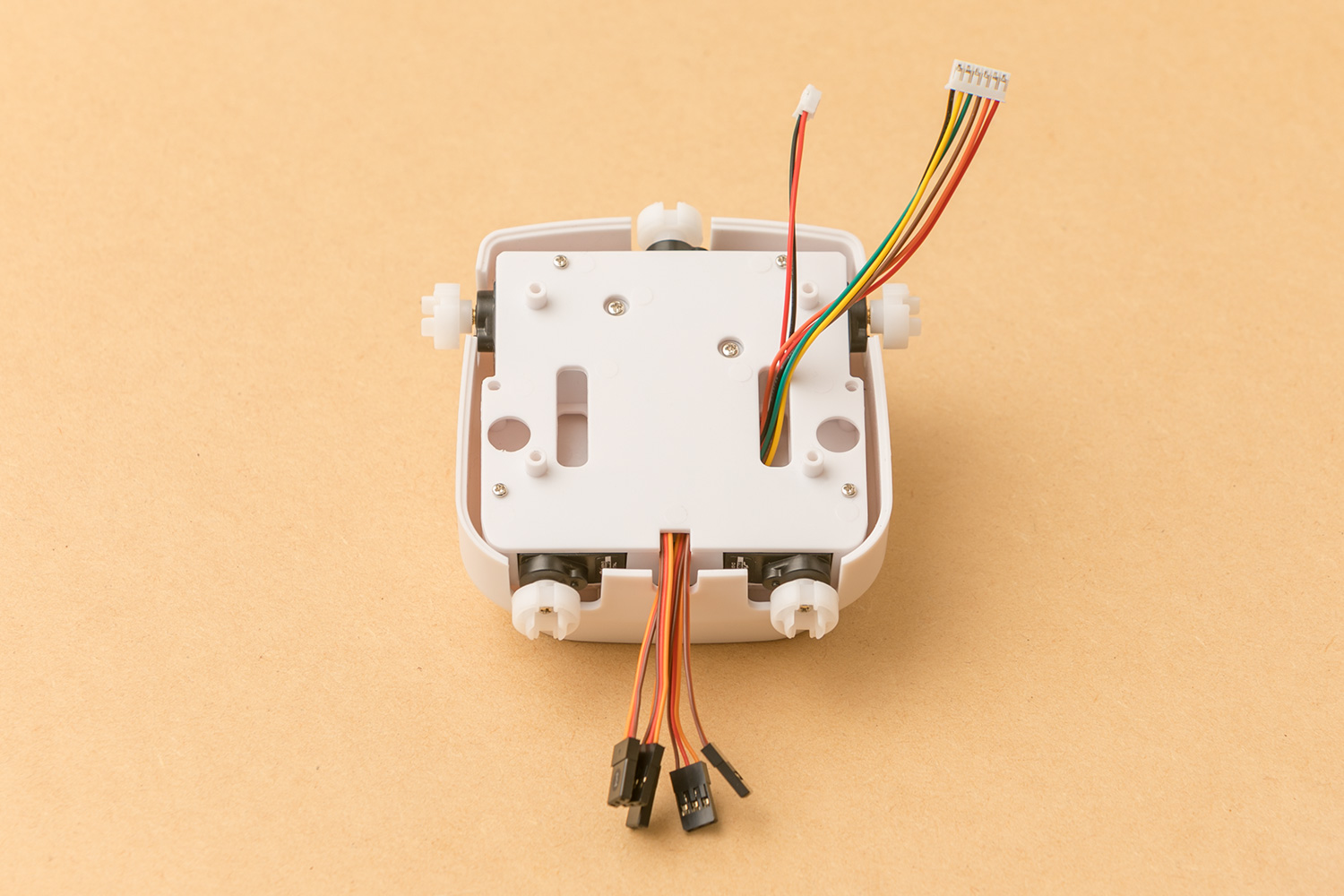

4か所をネジで止めます。モーターボックスのネジを使います。
