STEP 5
5. 足首を組み立てよう

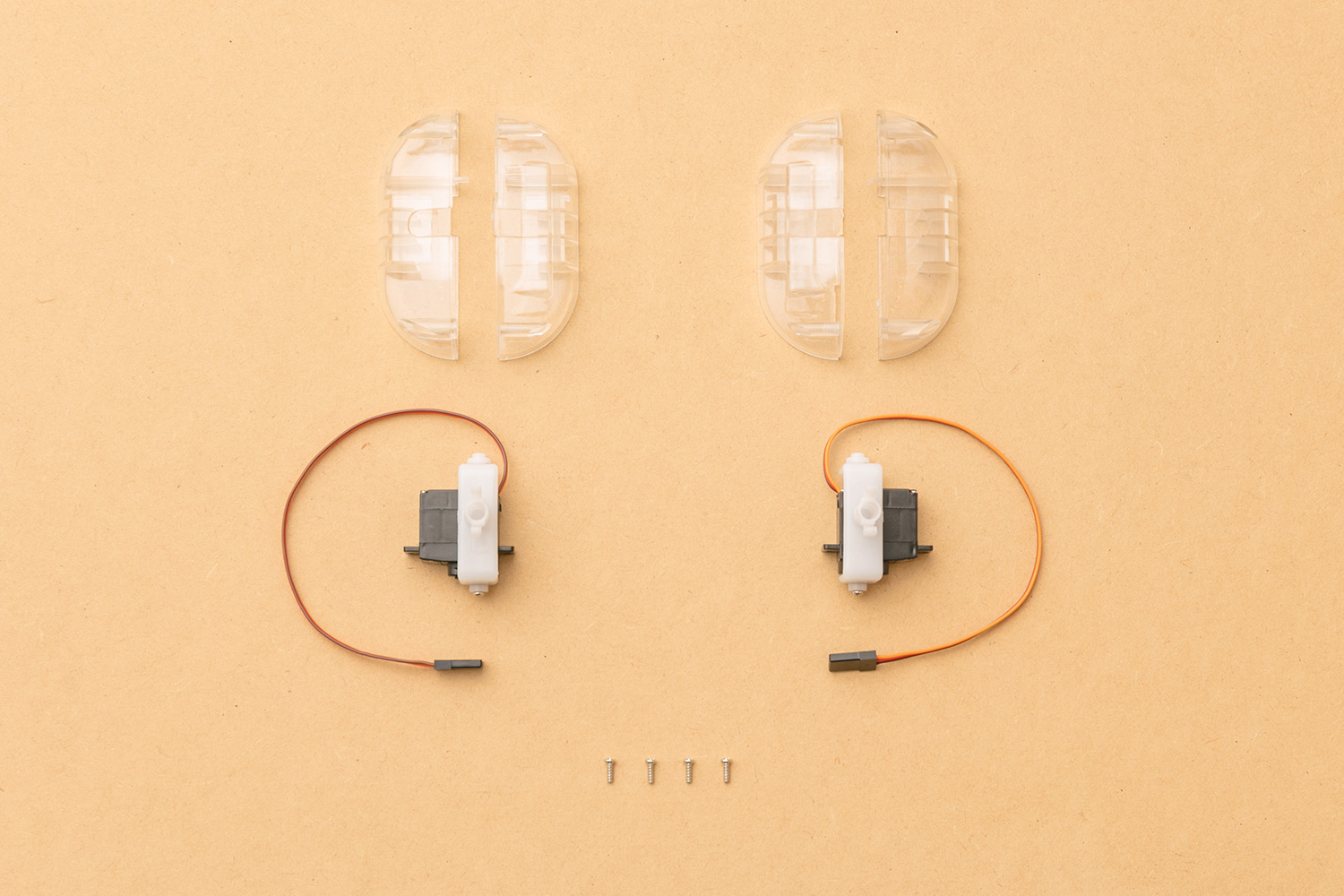

よういするもの
- 足首パーツ（左右別）
- 足首モーター（左右別）
- 番号シール
- 足のネジ 2.0mm×8mm 4本
- ドライバー
- 1

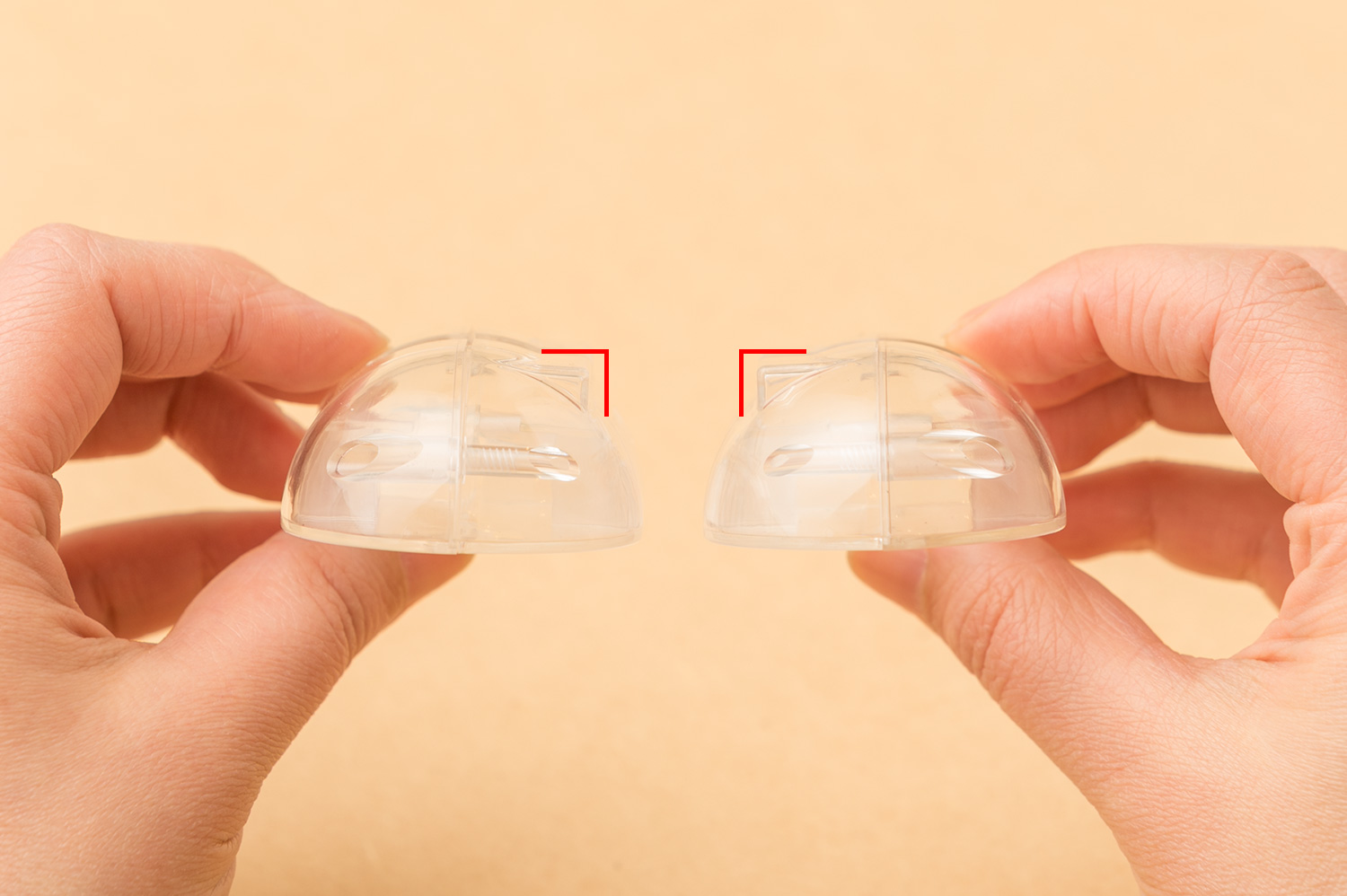

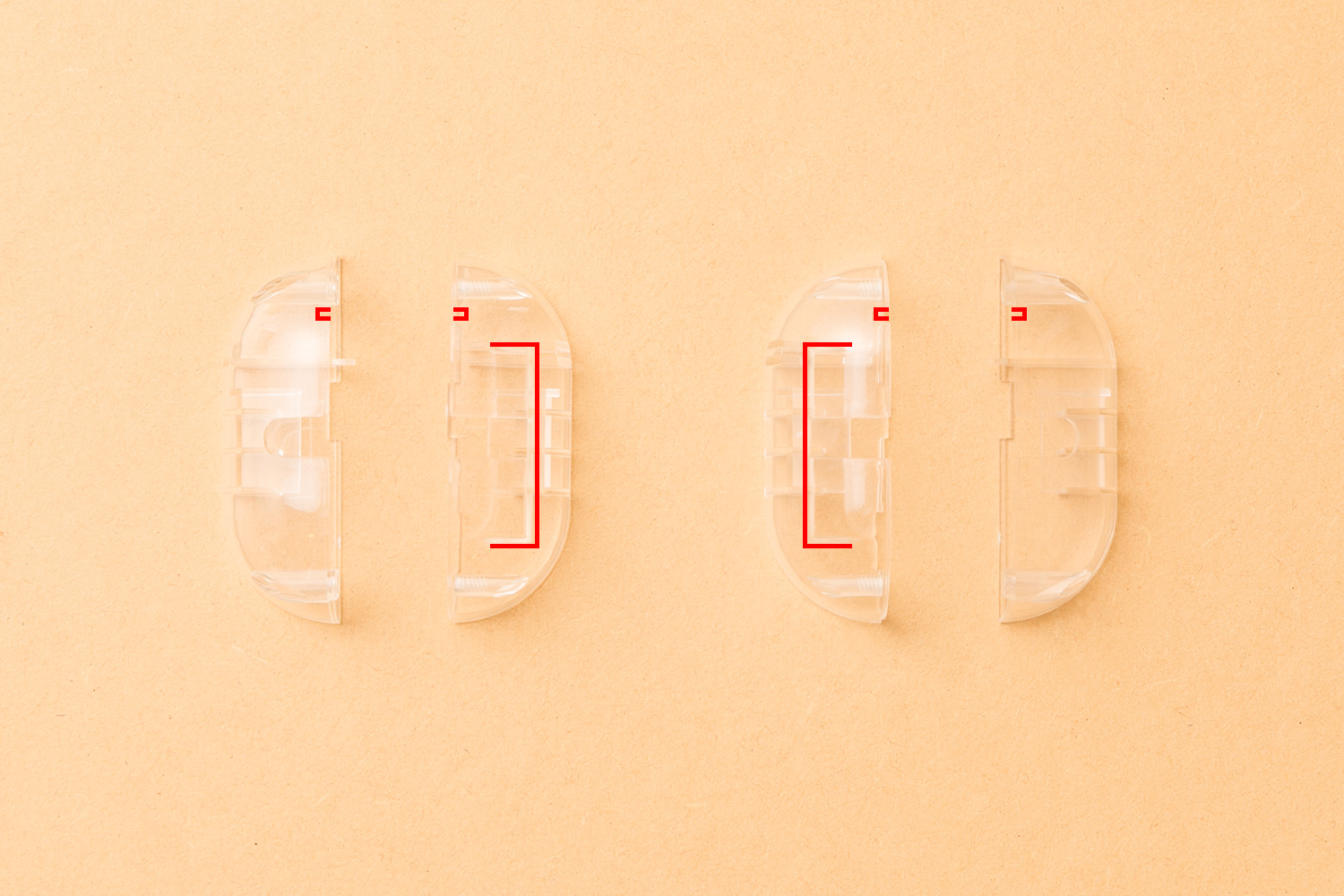

足首パーツの右・左を確認します。足首パーツは角ばっている方が内側です。
- 2
ケーブルの引き出し口が後ろです。
- 3

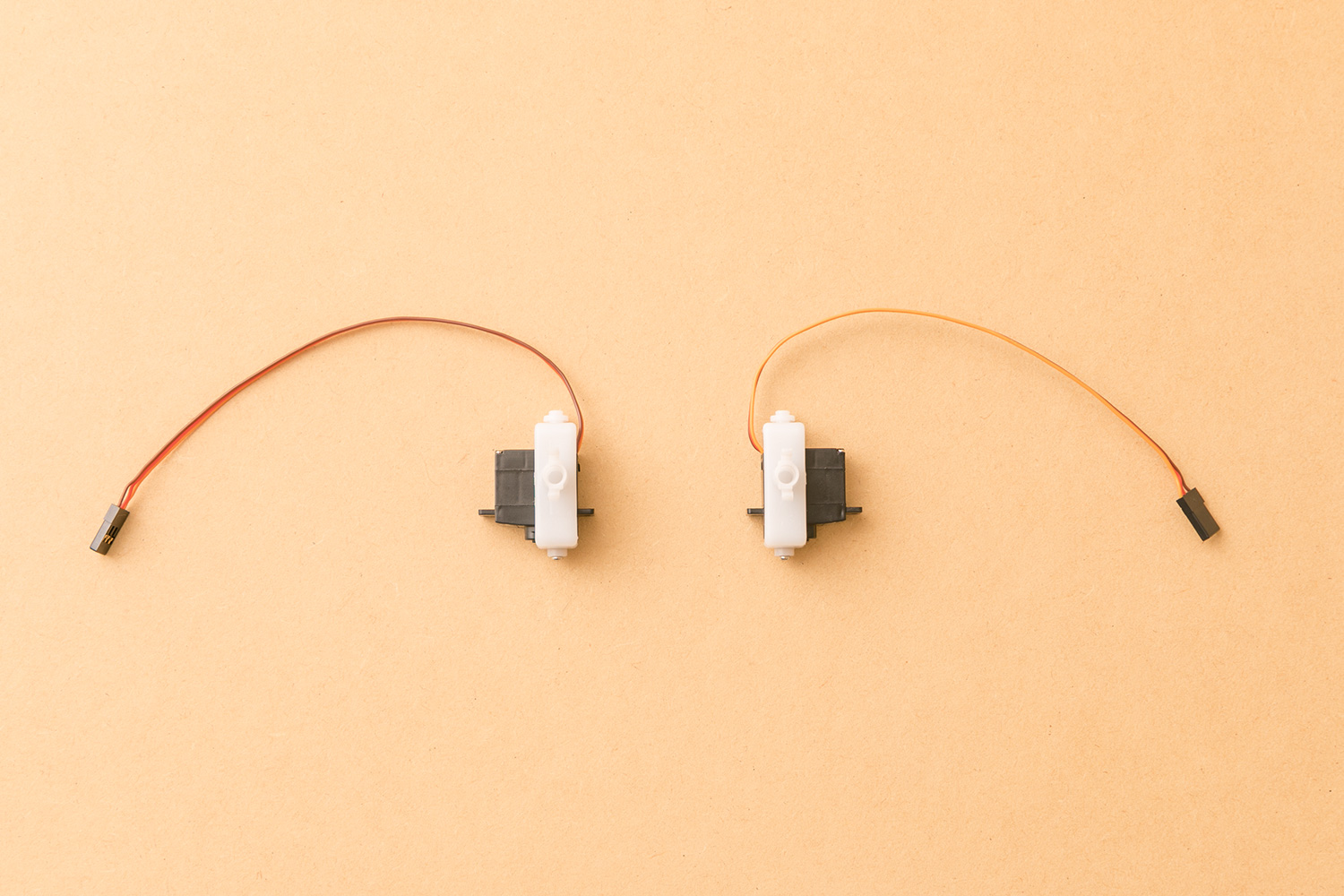

足首モーターの右・左を確認します。向きに注意しましょう。
- 4

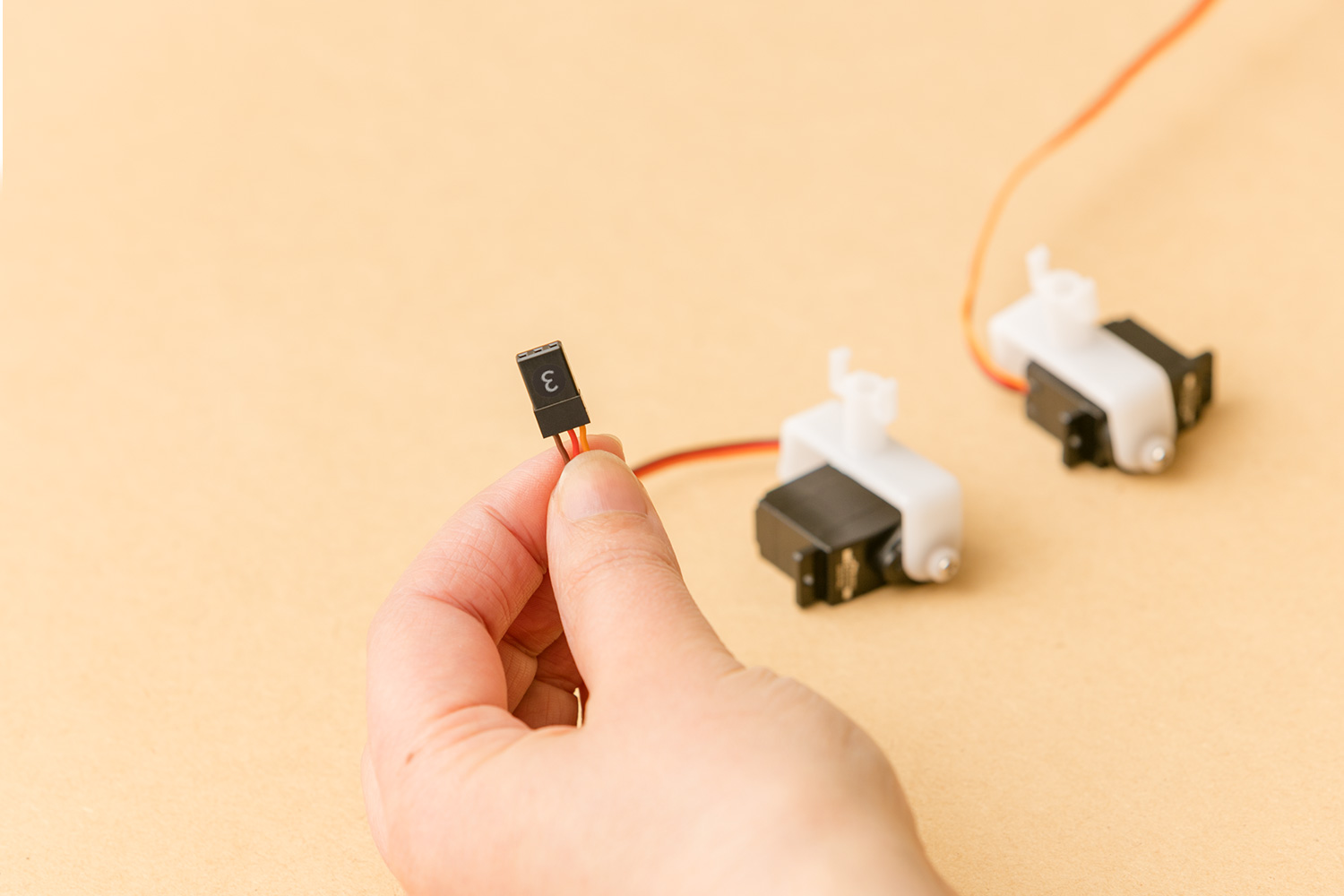

右の足首モーターのコネクターに番号シール③、左の足首モーターのコネクターには番号シール⑤を貼ります。
右足
- 5

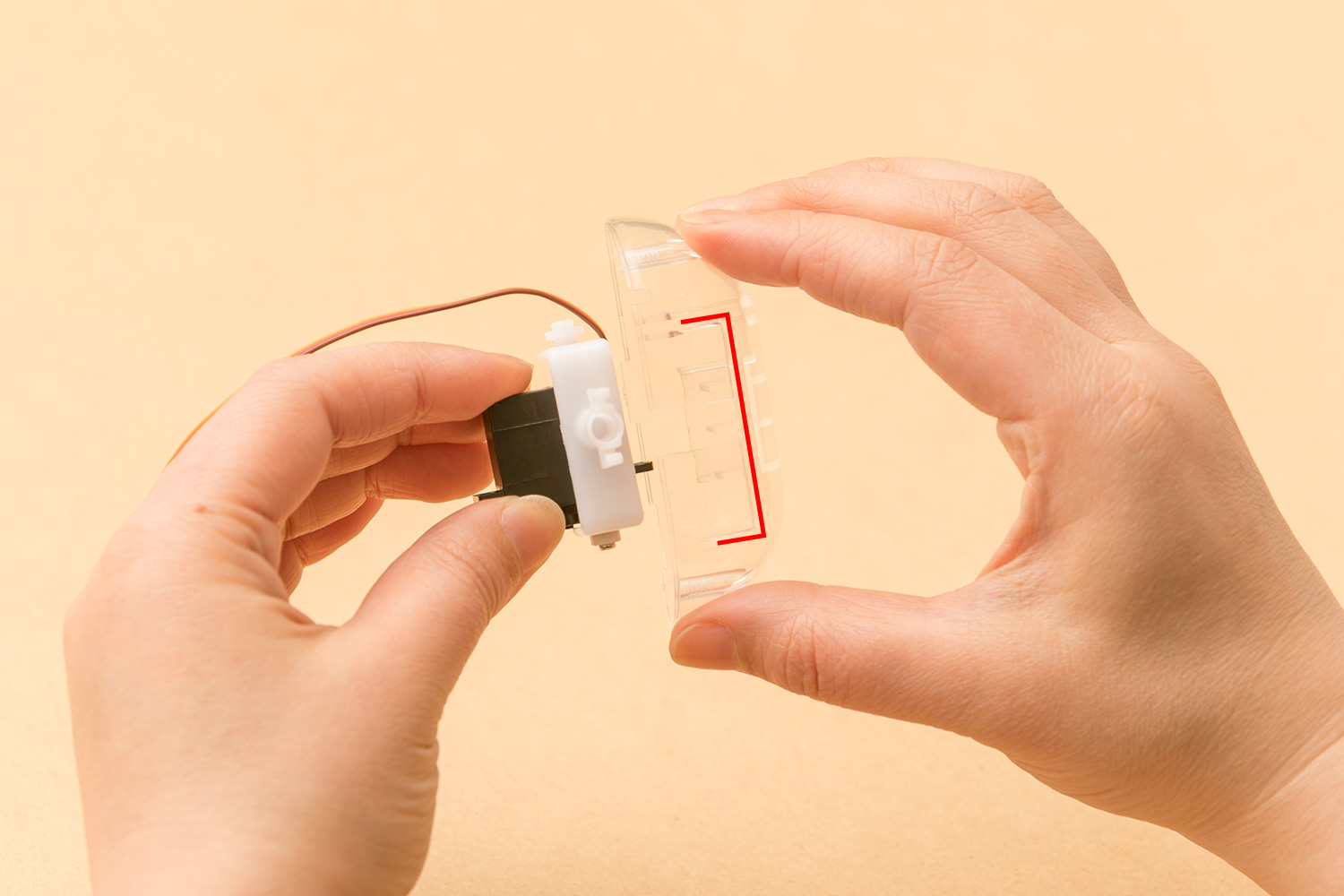

右足を組み立てます。右足の足首パーツ内側（角ばっている方）に足首モーターを取りつけます。
- 6

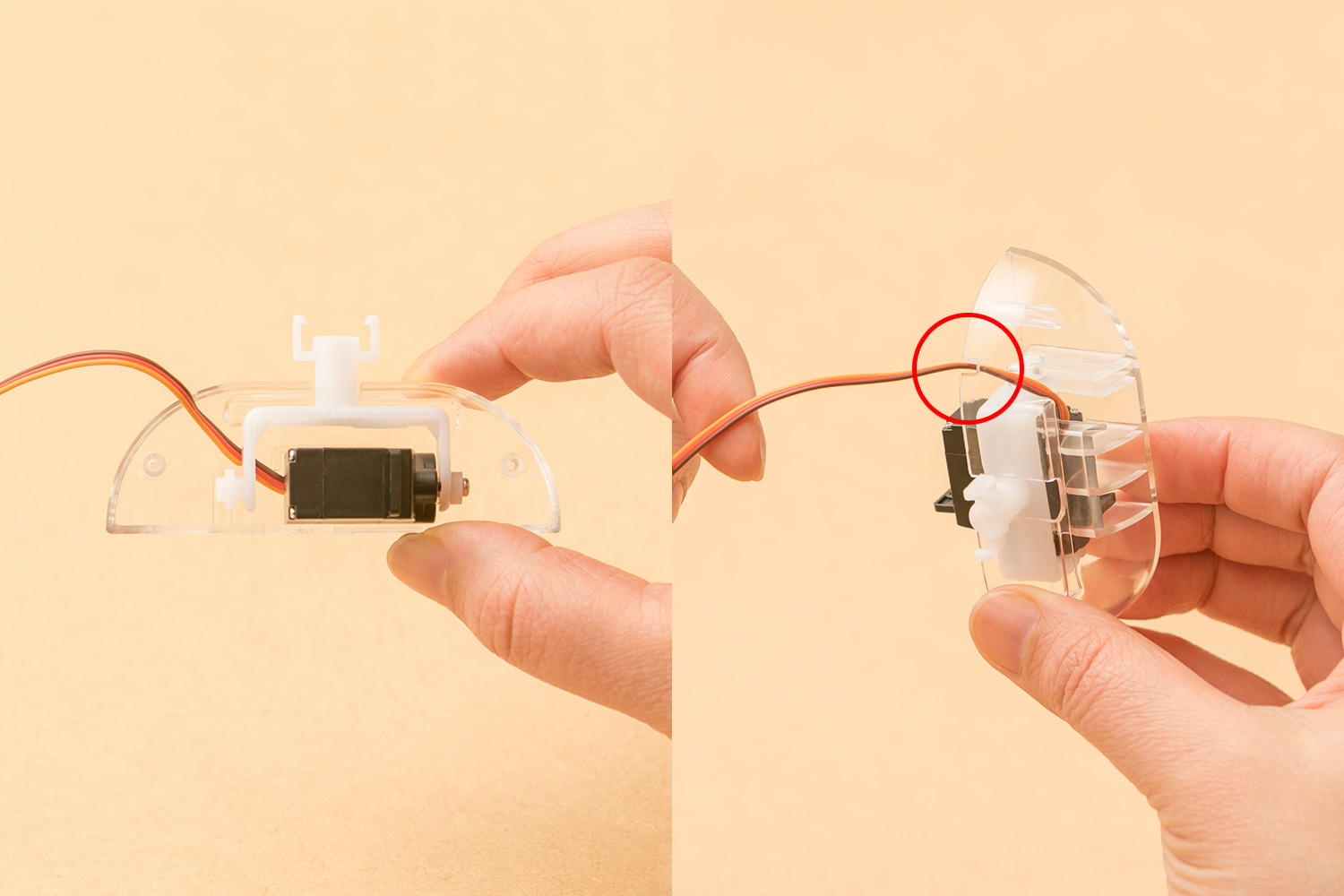

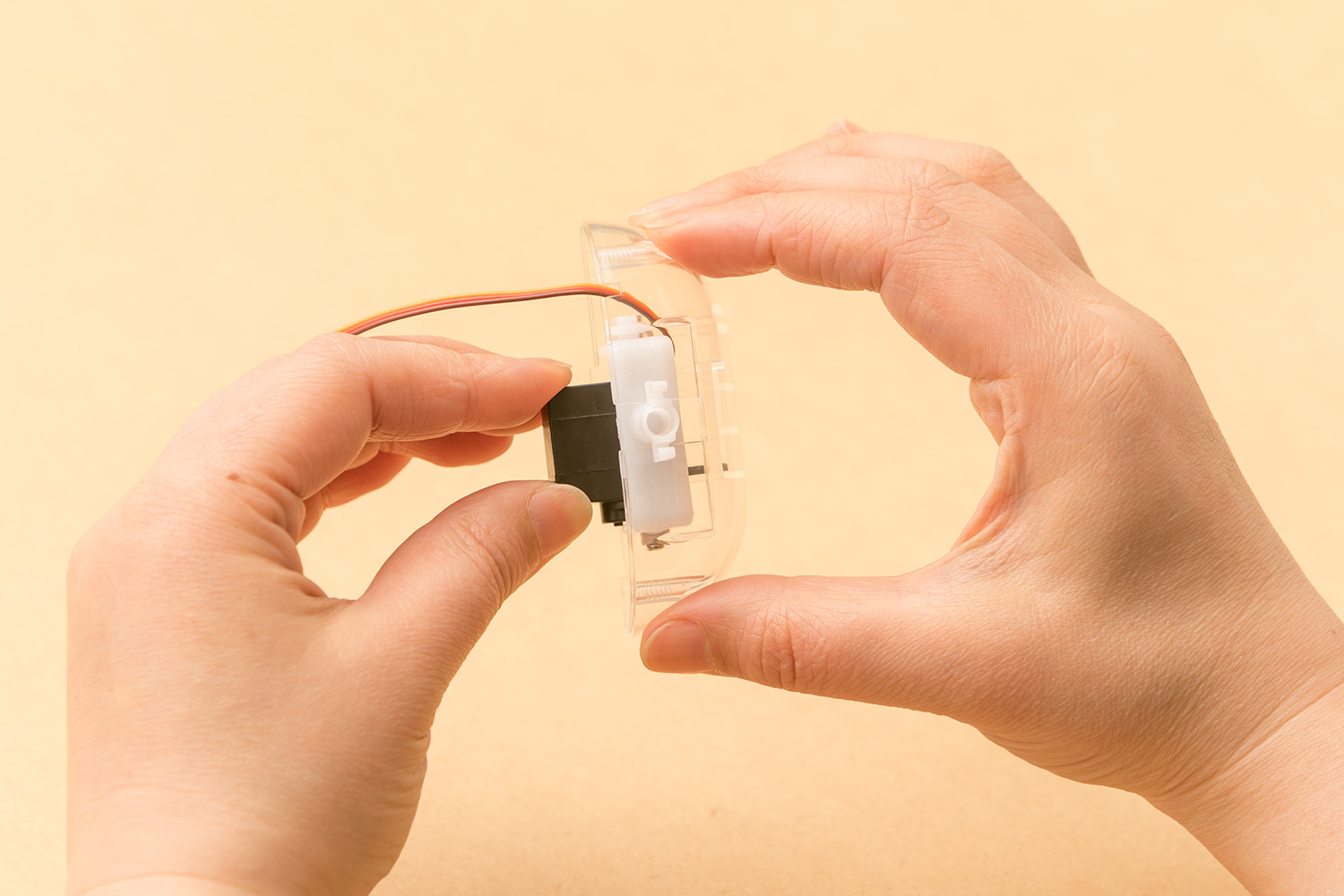

足首モーターの向きに注意しましょう。
- 7
可動部にからまないよう、ケーブルの引き出しに注意しましょう。
- 8

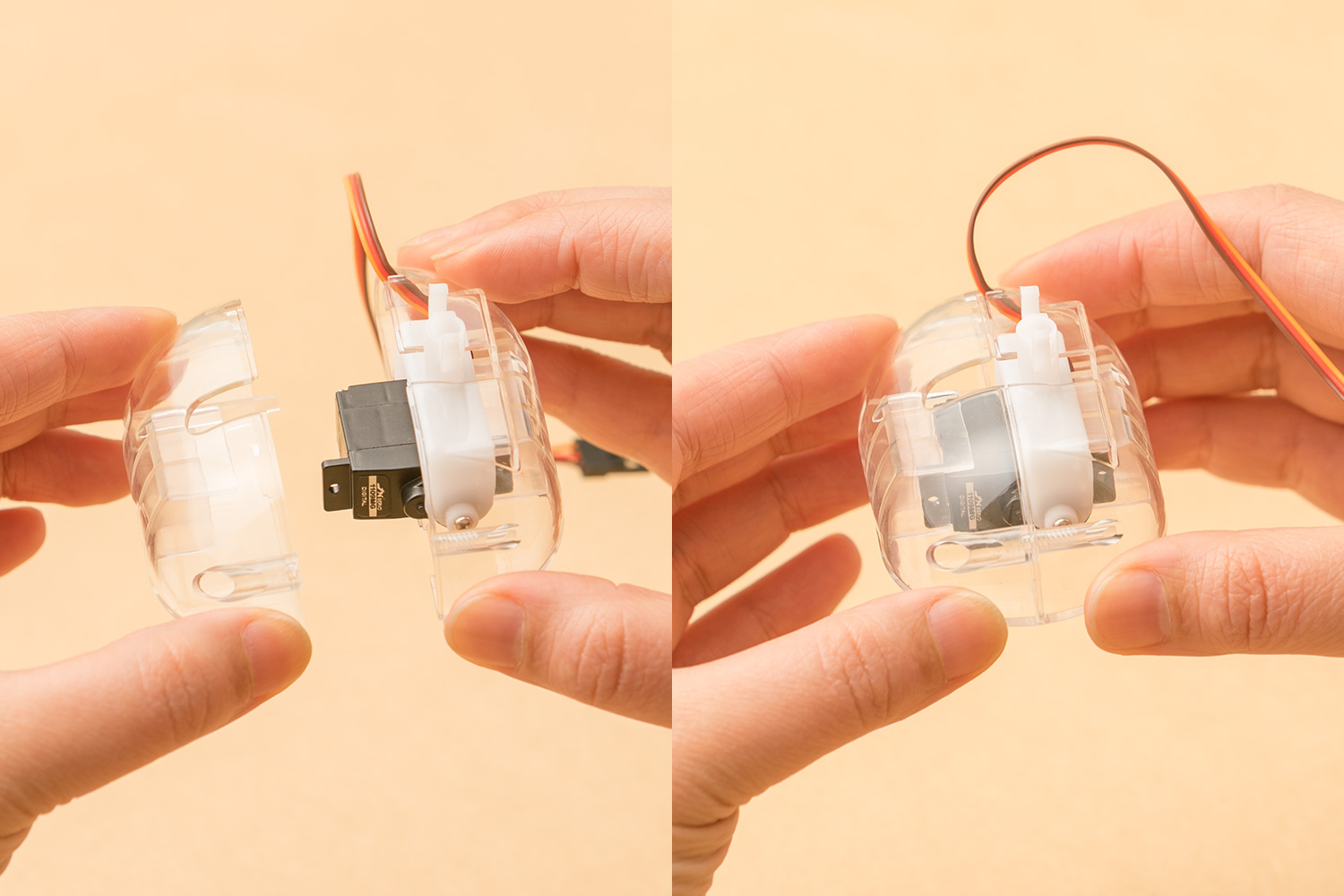

右足首パーツのもう片方と合わせます。
- 9

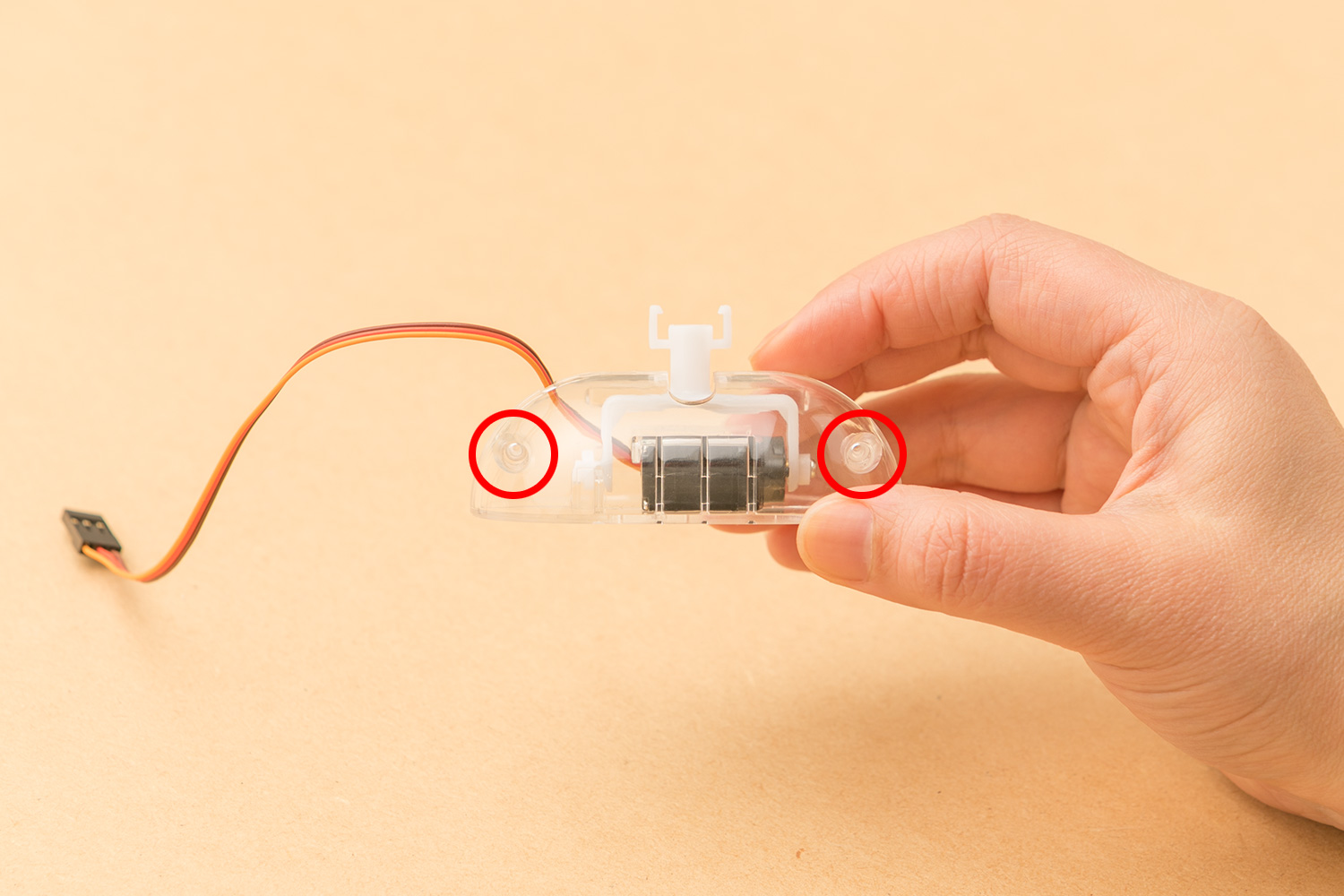

ネジの穴は2か所です。
- 10

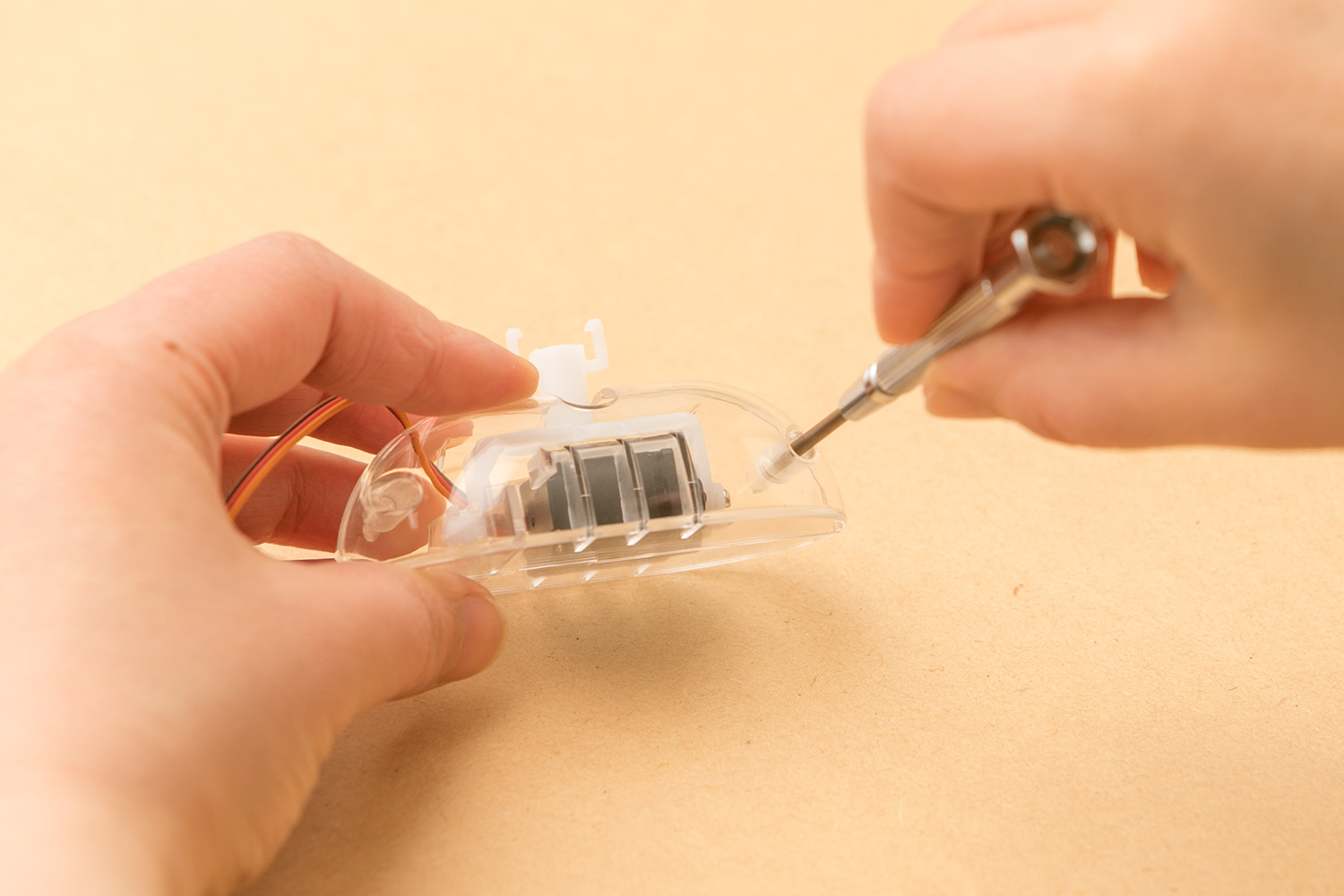

2か所をネジで止めます。
このネジは強く締め付けるとプラスチックを割ってしまう恐れがあります。かみ合わせが開かない程度、適度な強さのところで止めてください。
- 11

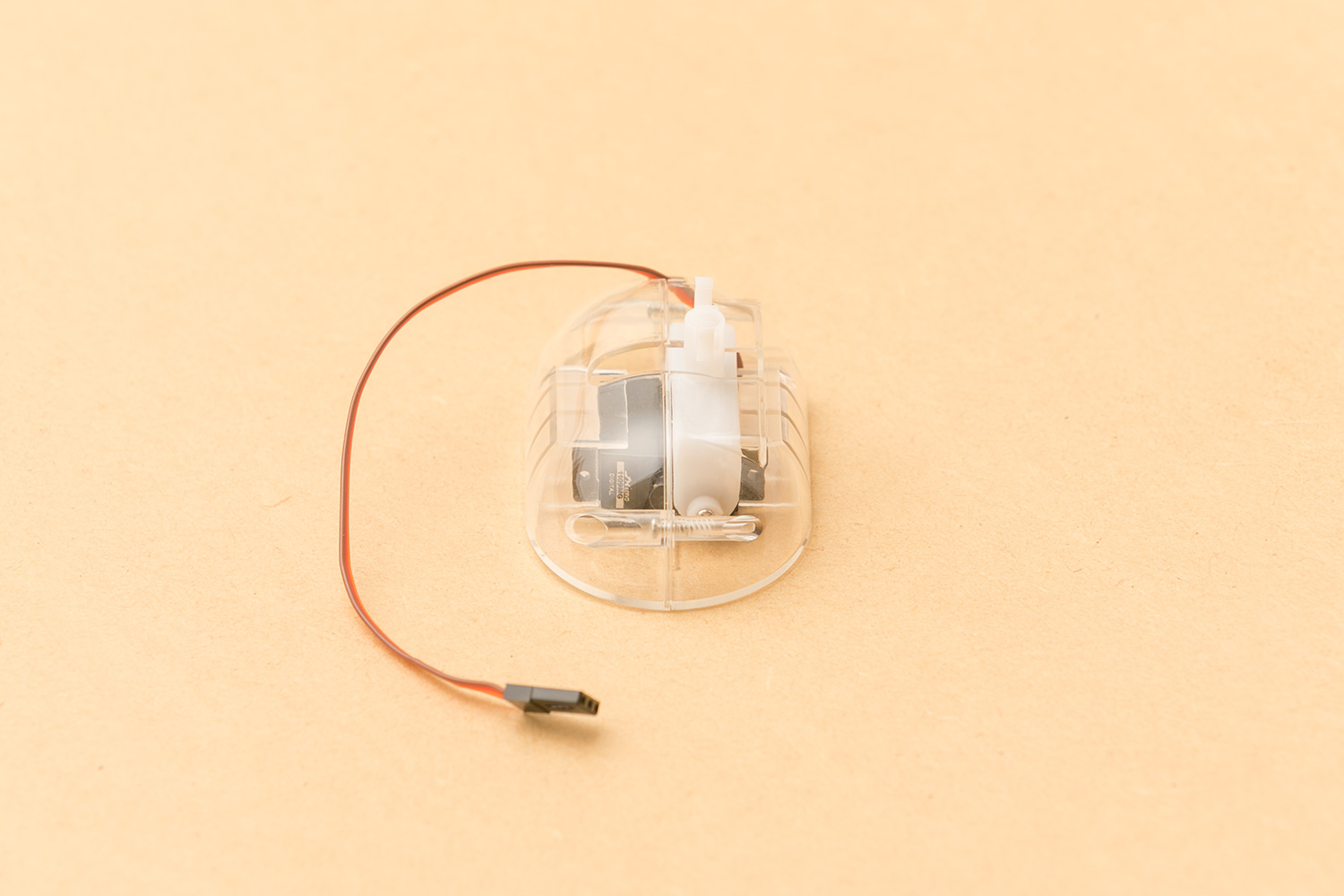

右足ができました。
左足
- 12

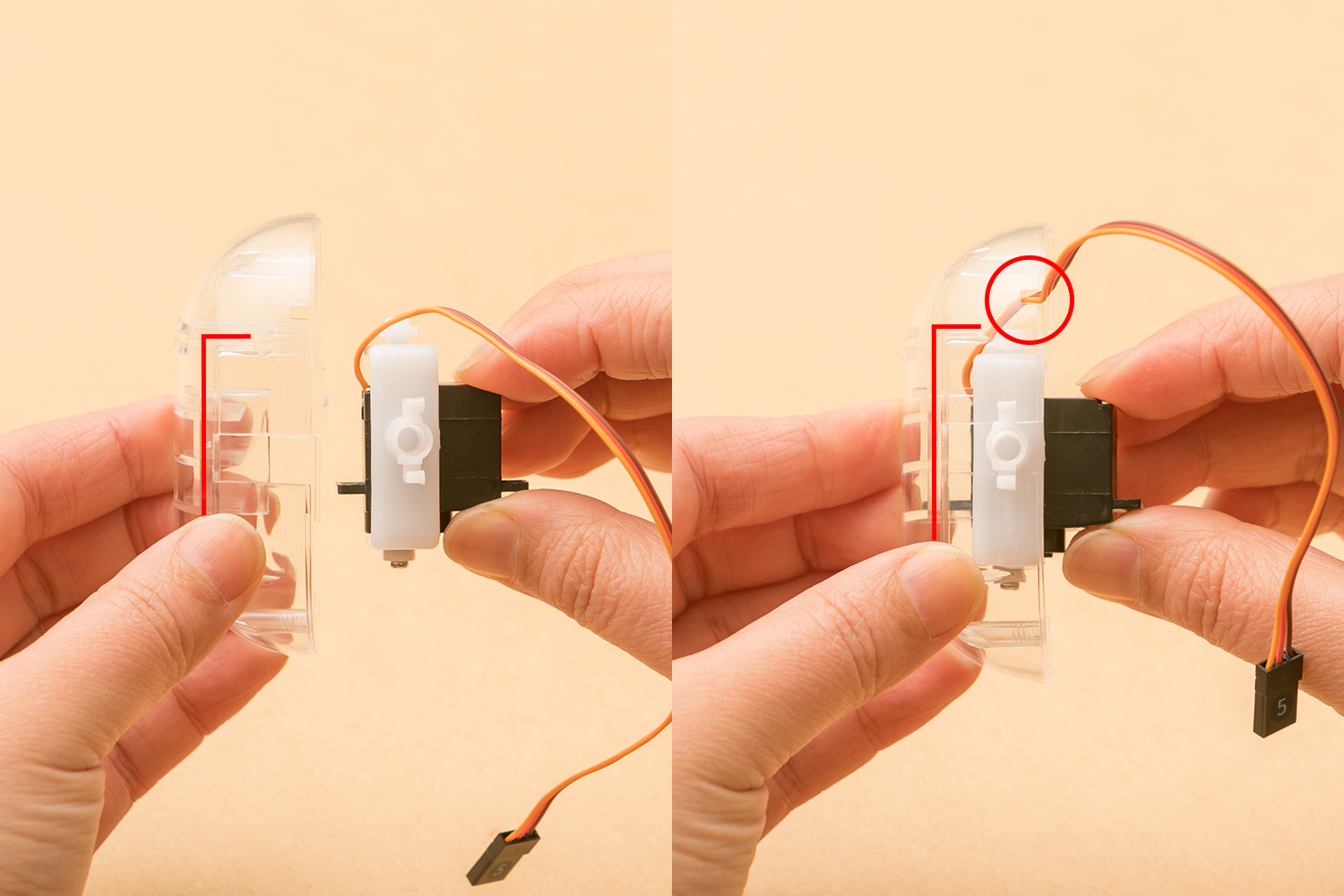

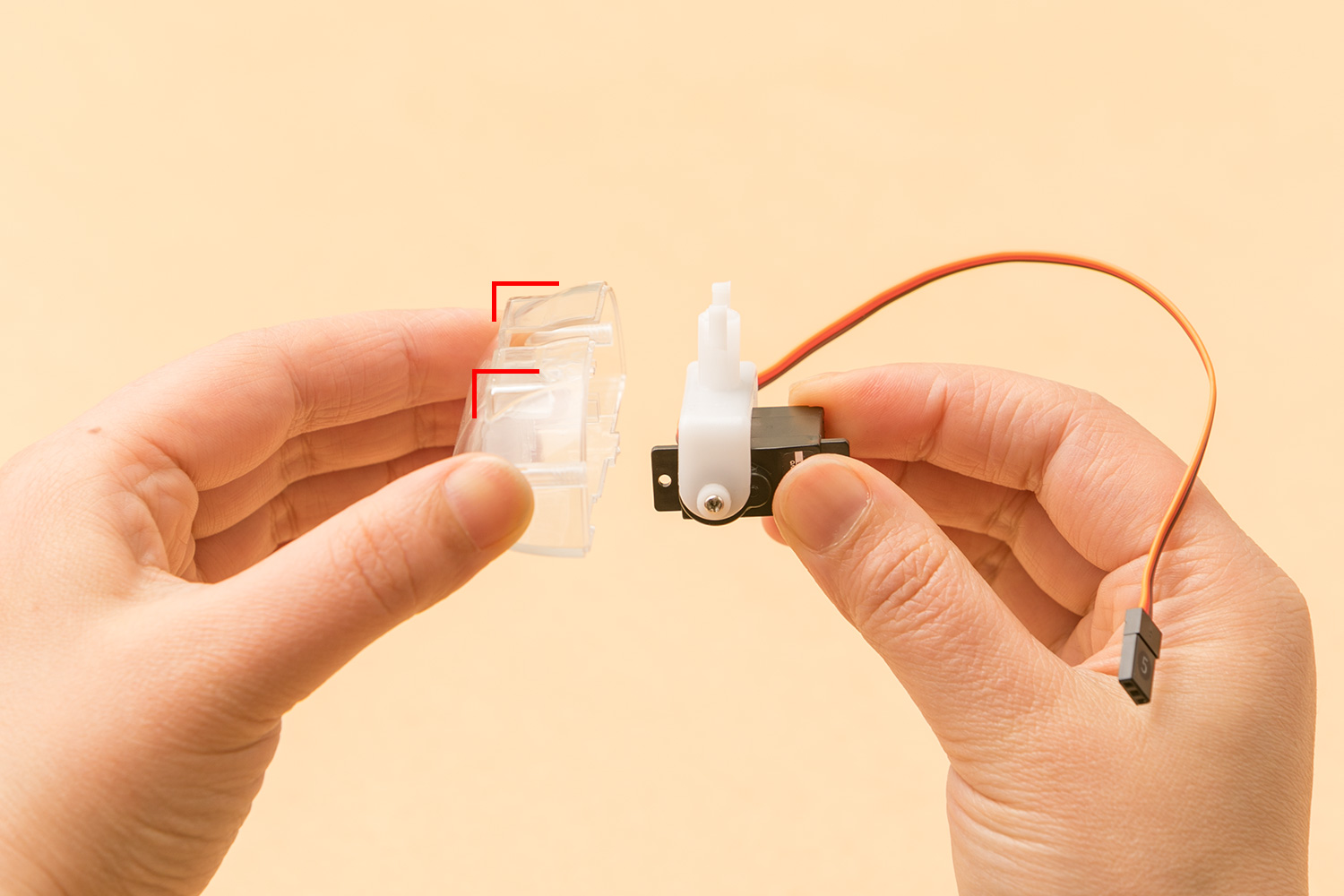

左足を組み立てます。左足の足首パーツ内側（角ばっている方）に足首モーターを取りつけます。
- 13
足首モーターの向きに注意しましょう。
- 14
可動部にからまないよう、ケーブルの引き出しに注意しましょう。
- 15

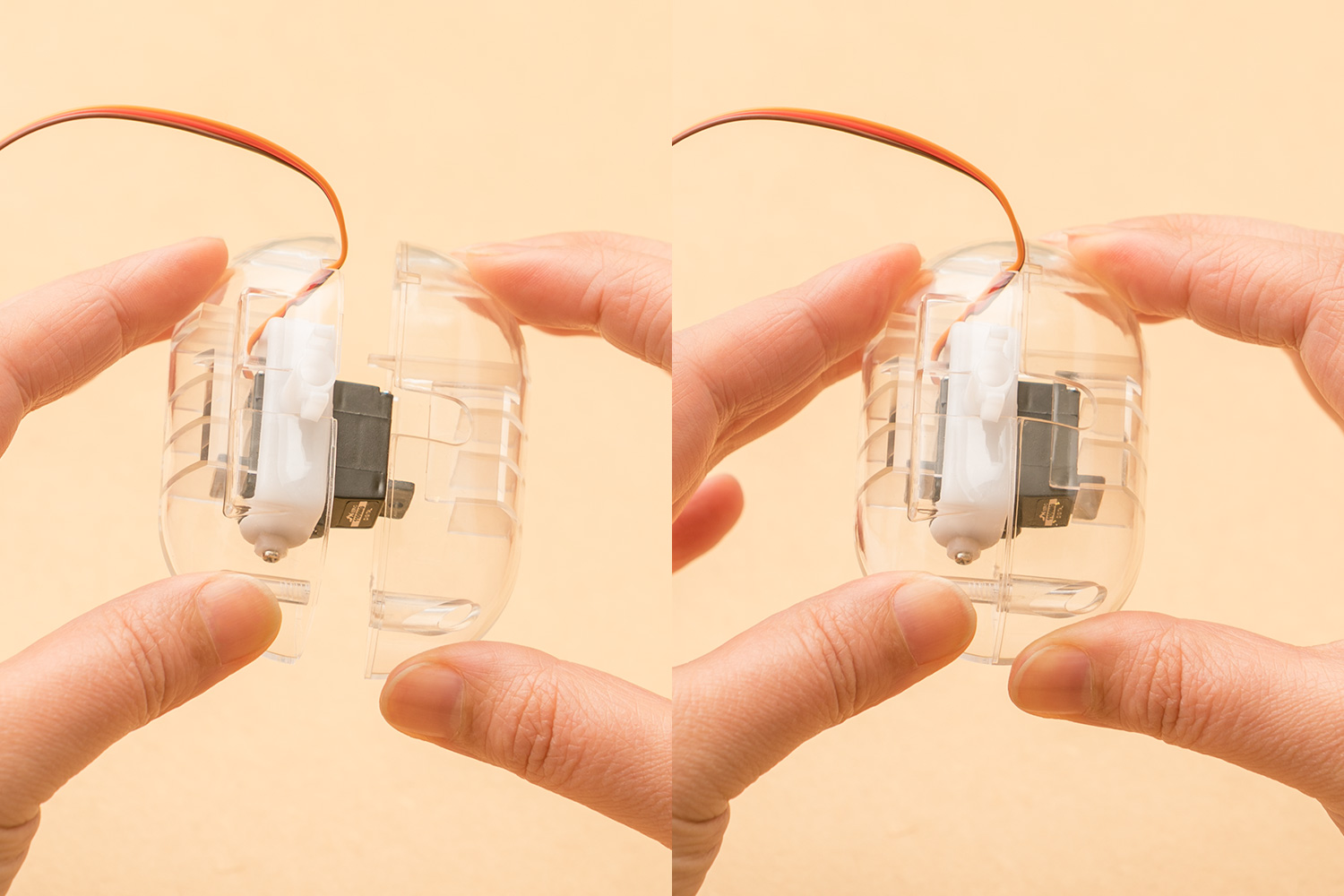

左足首パーツのもう片方と合わせます。
- 16

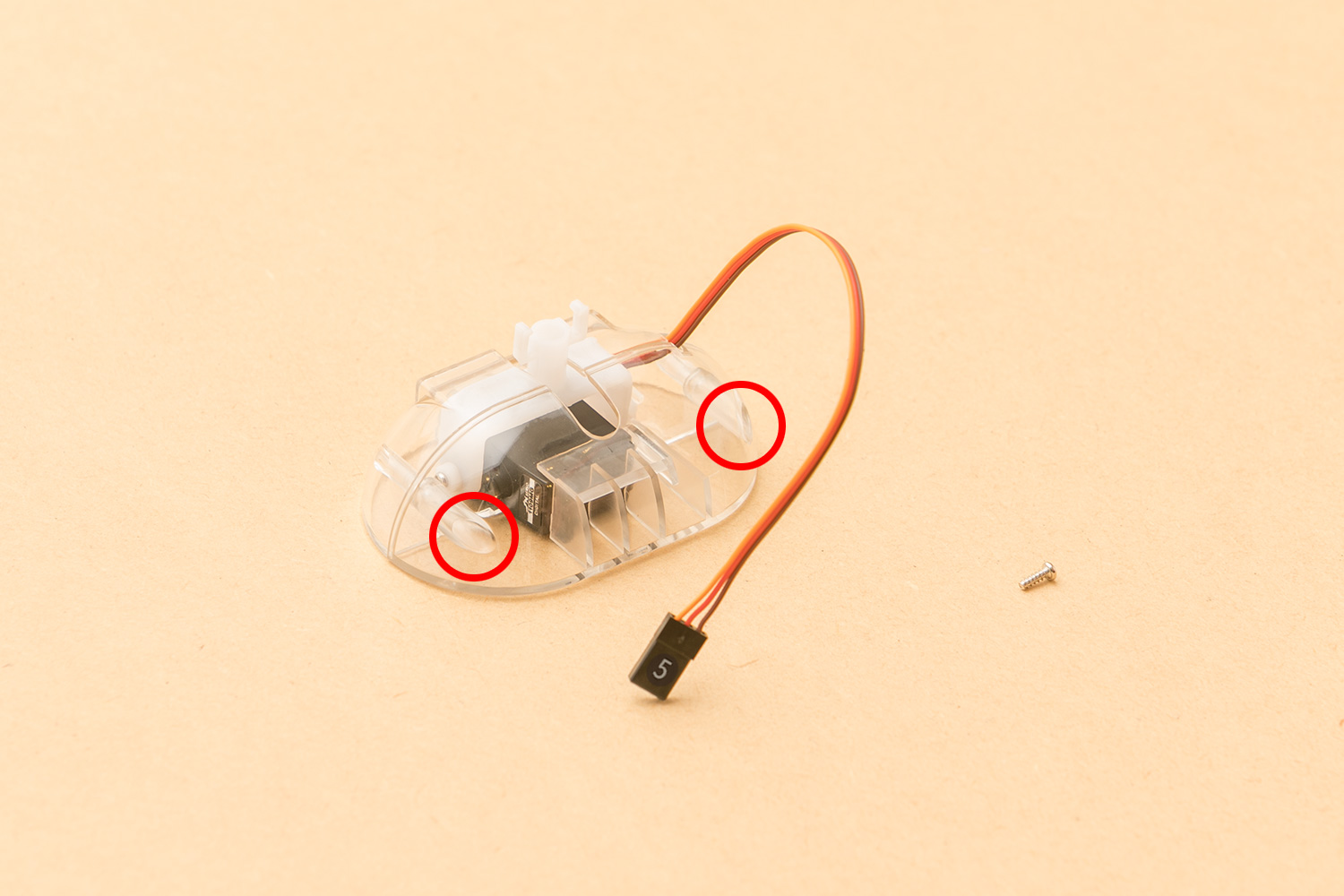

ネジの穴は2か所です。
- 17

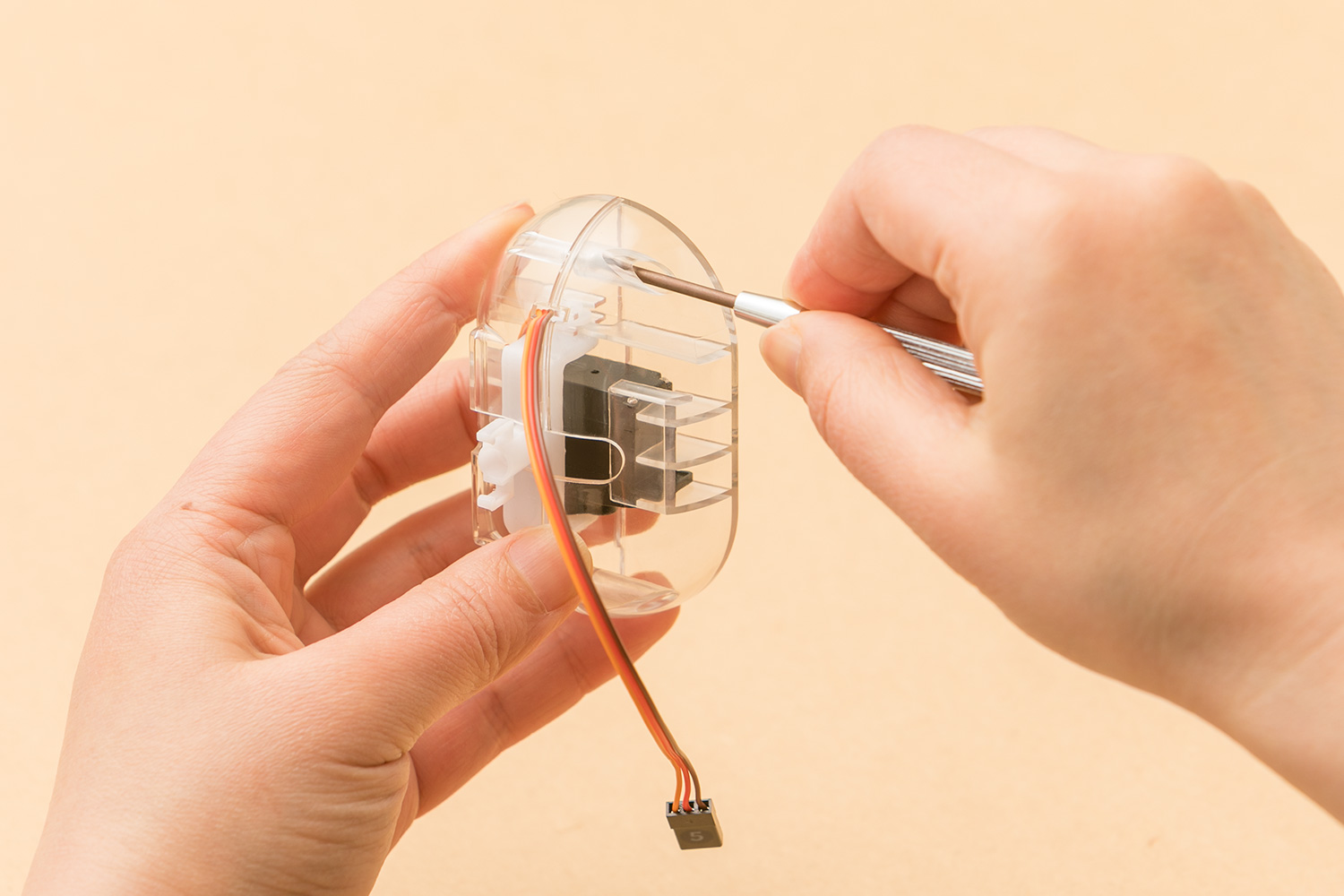

2か所をネジで止めます。
- 18

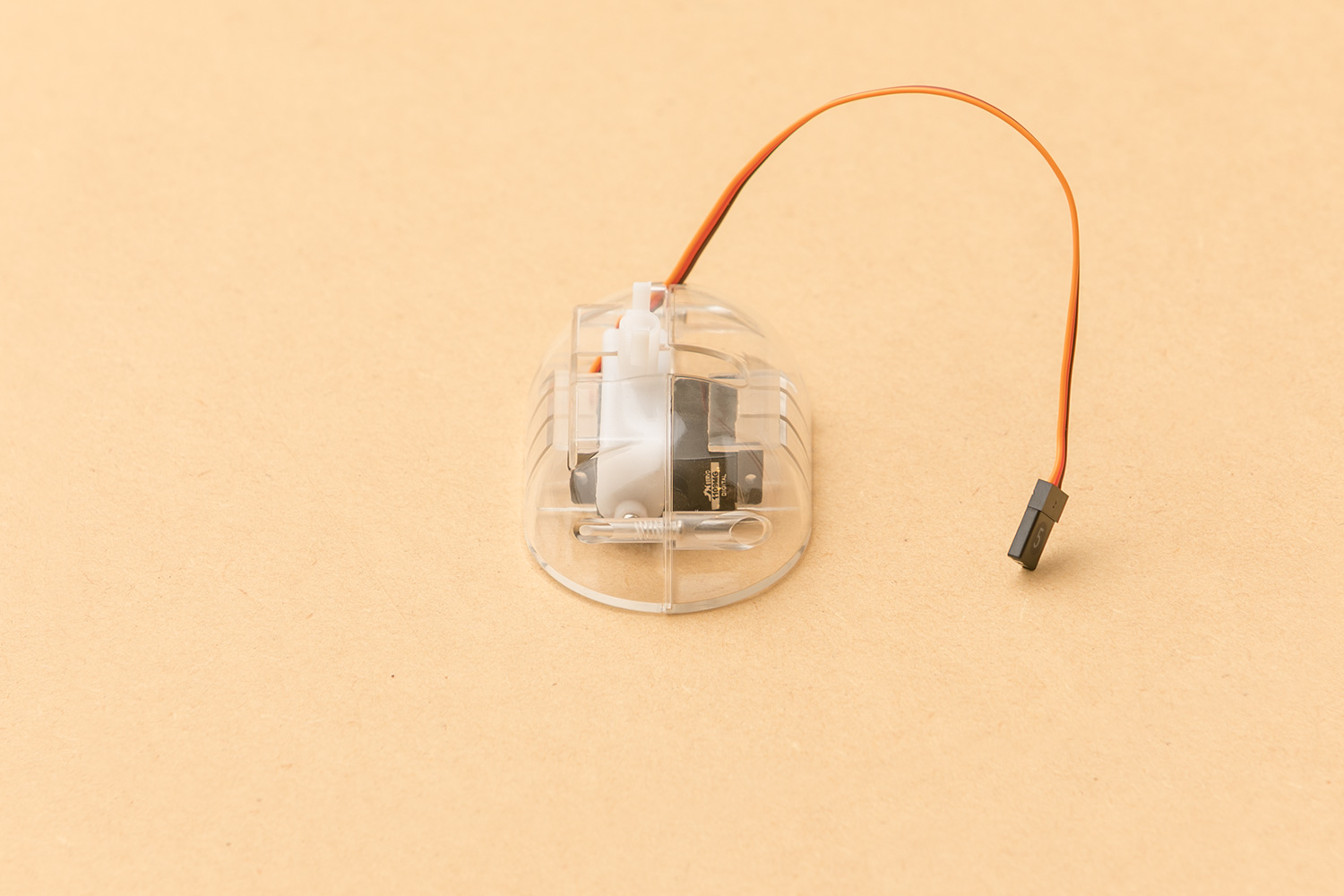

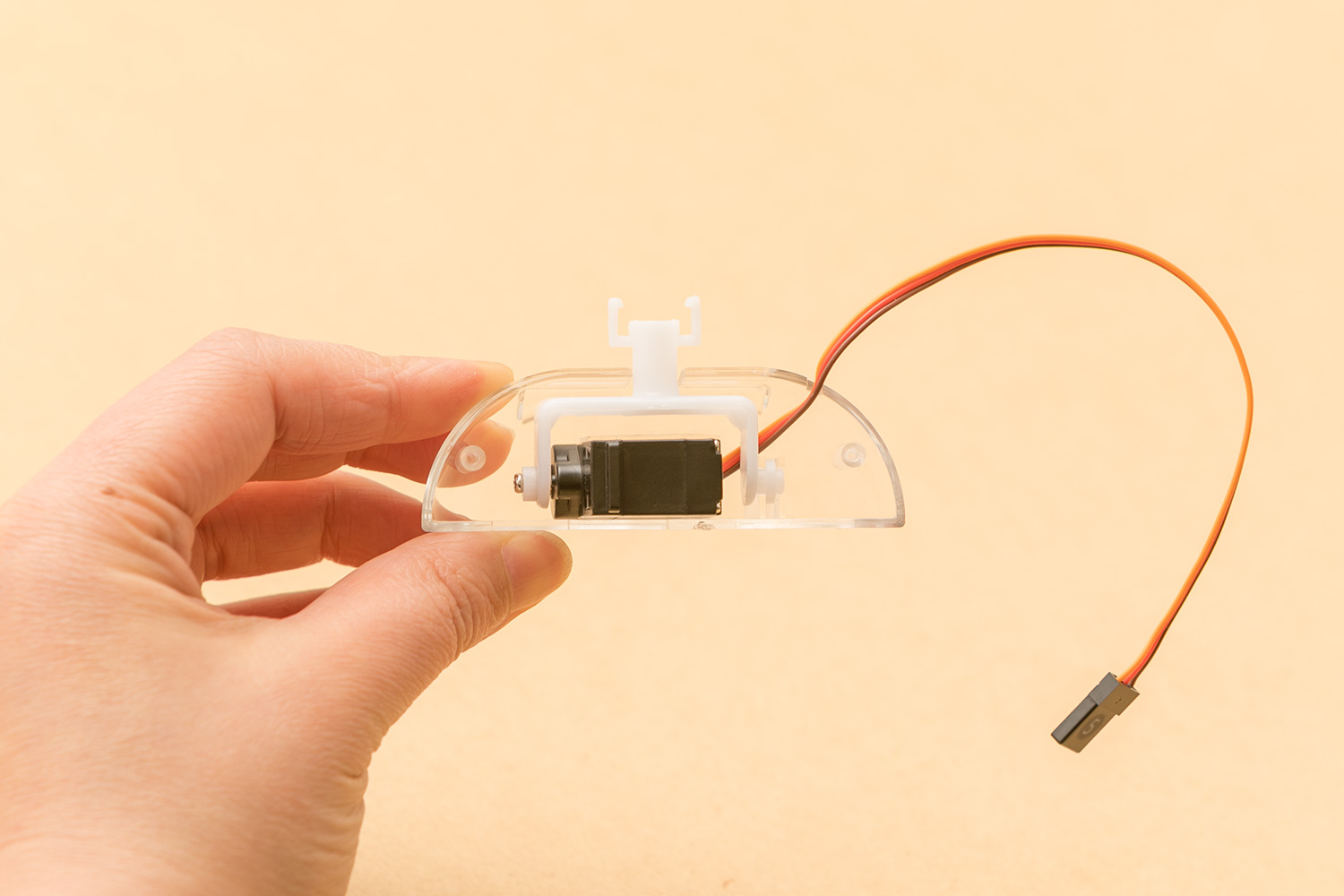

左足ができました。
できあがり！

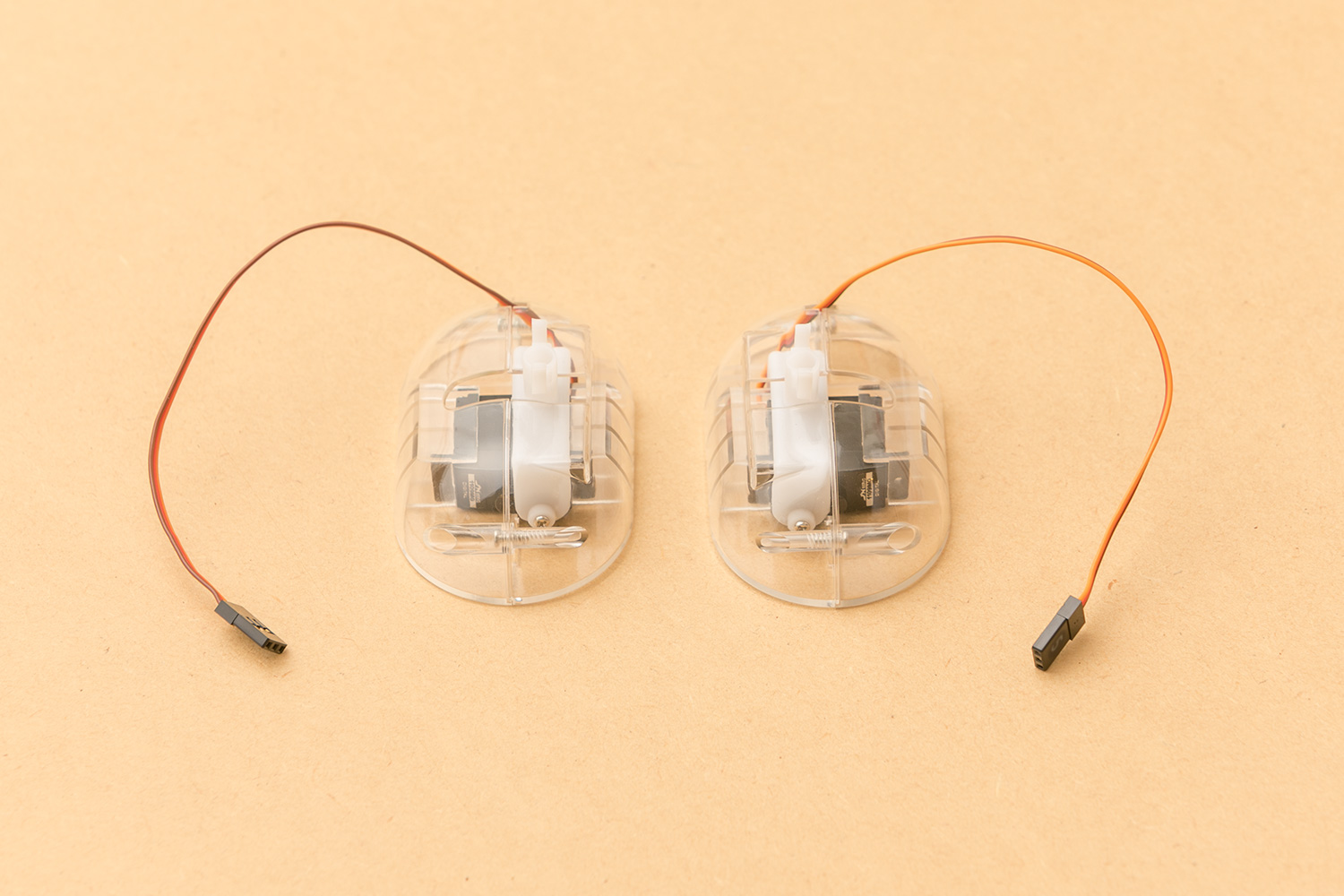

両足ができました。左右を確認しましょう。
